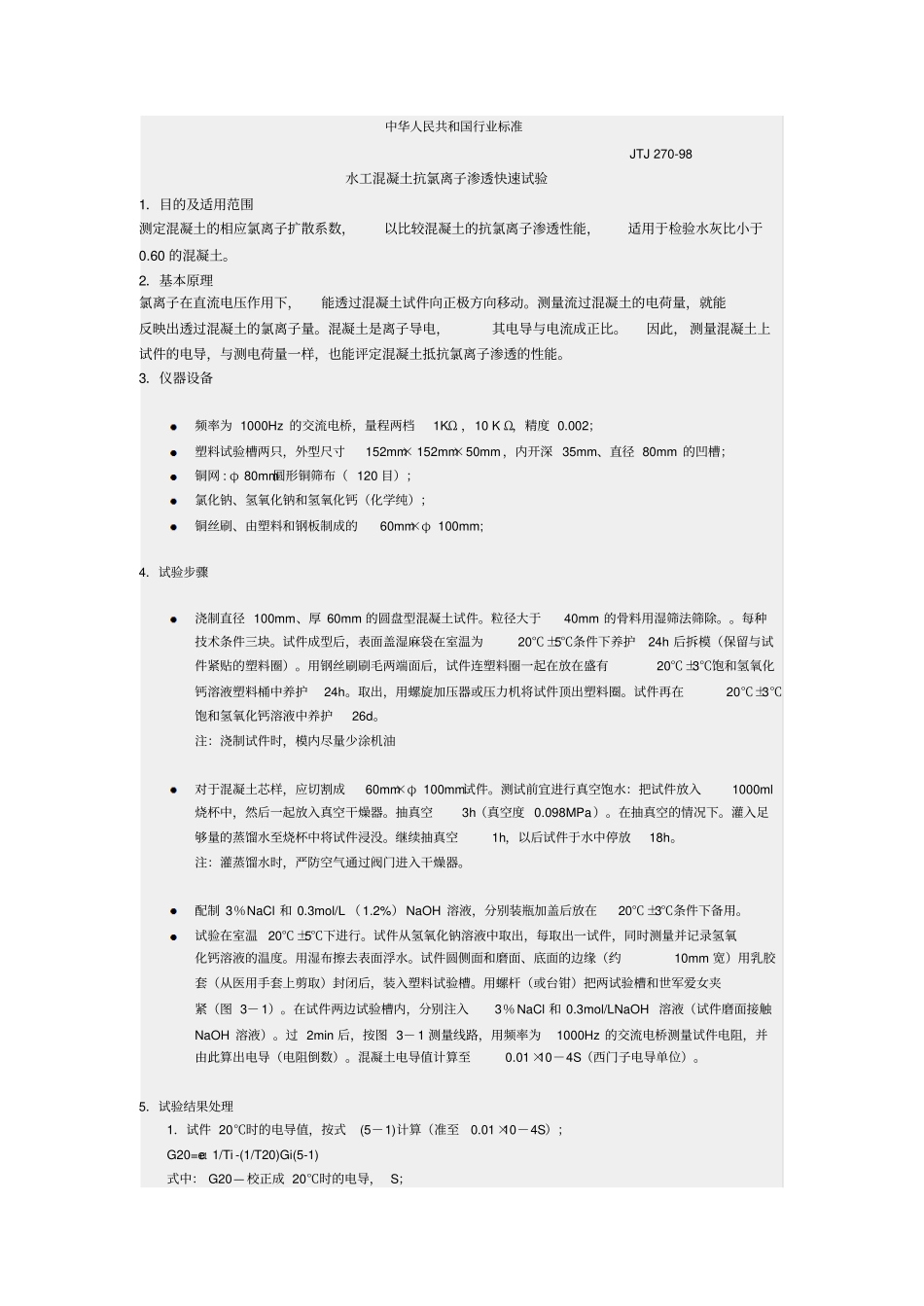

中华人民共和国行业标准JTJ 270-98水工混凝土抗氯离子渗透快速试验1．目的及适用范围测定混凝土的相应氯离子扩散系数，以比较混凝土的抗氯离子渗透性能，适用于检验水灰比小于0
60 的混凝土
2．基本原理氯离子在直流电压作用下，能透过混凝土试件向正极方向移动
测量流过混凝土的电荷量，就能反映出透过混凝土的氯离子量
混凝土是离子导电，其电导与电流成正比
因此， 测量混凝土上试件的电导，与测电荷量一样，也能评定混凝土抵抗氯离子渗透的性能
3．仪器设备频率为 1000Hz 的交流电桥，量程两档1KΩ ，10 K Ω，精度 0
002；塑料试验槽两只，外型尺寸152mm× 152mm×50mm，内开深 35mm、直径 80mm 的凹槽；铜网 : φ 80mm圆形铜筛布（ 120 目）；氯化钠、氢氧化钠和氢氧化钙（化学纯）；铜丝刷、由塑料和钢板制成的60mm×φ 100mm; 4．试验步骤浇制直径 100mm、厚 60mm 的圆盘型混凝土试件
粒径大于40mm 的骨料用湿筛法筛除
每种技术条件三块
试件成型后，表面盖湿麻袋在室温为20℃ ±5℃条件下养护24h 后拆模（保留与试件紧贴的塑料圈）
用钢丝刷刷毛两端面后，试件连塑料圈一起在放在盛有20℃ ±3℃饱和氢氧化钙溶液塑料桶中养护24h
取出，用螺旋加压器或压力机将试件顶出塑料圈
试件再在20℃±3℃饱和氢氧化钙溶液中养护26d
注：浇制试件时，模内尽量少涂机油对于混凝土芯样，应切割成60mm×φ 100mm试件
测试前宜进行真空饱水：把试件放入1000ml烧杯中，然后一起放入真空干燥器
抽真空3h（真空度 0
098MPa）
在抽真空的情况下
灌入足够量的蒸馏水至烧杯中将试件浸没
继续抽真空1h，以后试件于水中停放18h
注：灌蒸馏水时，严防空气通过阀门进入干燥器
配制 3％NaCl 和 0
3mol/L （ 1
