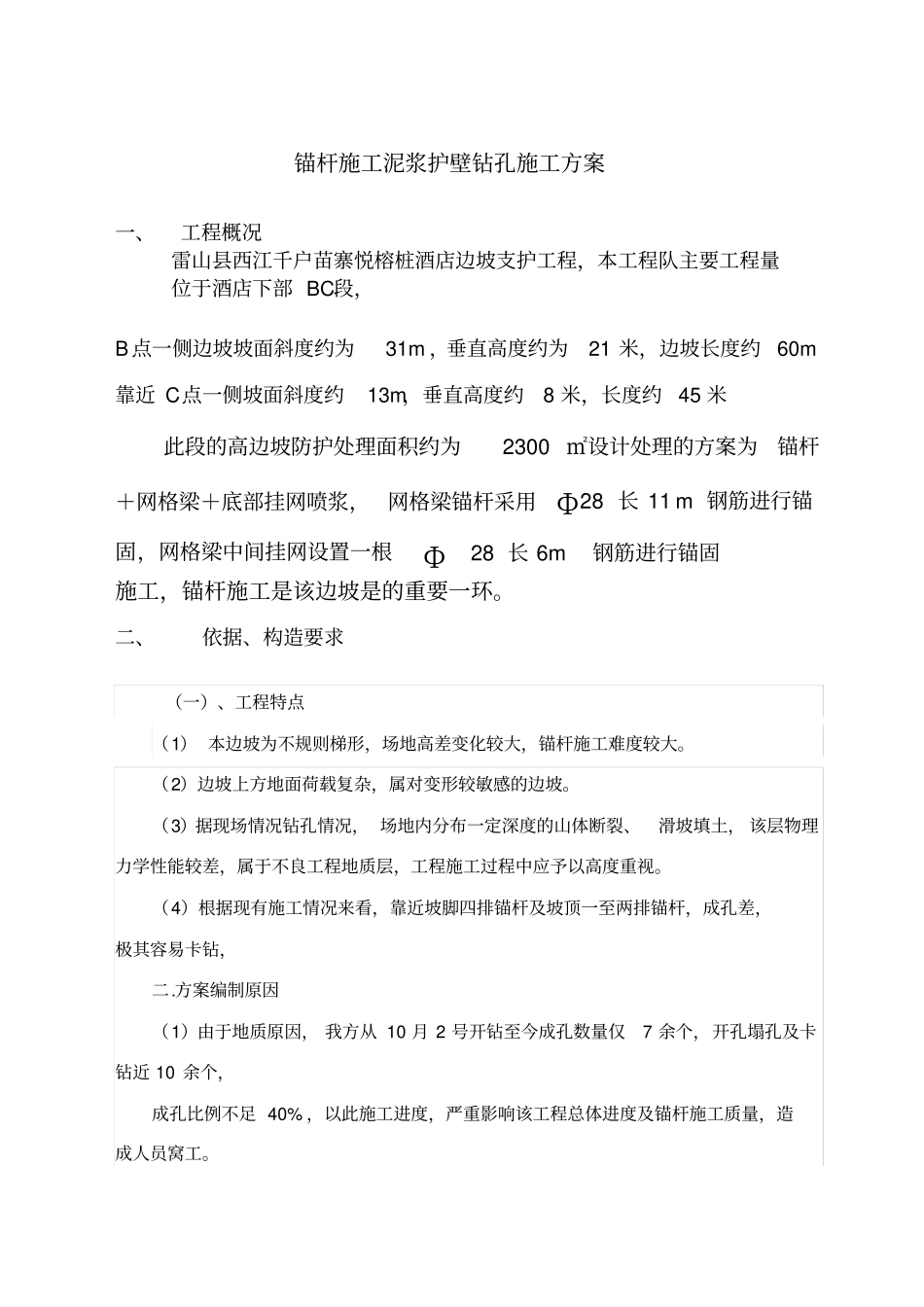

锚杆施工泥浆护壁钻孔施工方案一、工程概况雷山县西江千户苗寨悦榕桩酒店边坡支护工程,本工程队主要工程量位于酒店下部 BC段,B点一侧边坡坡面斜度约为31m ,垂直高度约为21 米,边坡长度约60m靠近 C点一侧坡面斜度约13m,垂直高度约8 米,长度约45 米此段的高边坡防护处理面积约为2300 ㎡设计处理的方案为锚杆+网格梁+底部挂网喷浆,网格梁锚杆采用 Ф28 长 11 m 钢筋进行锚固,网格梁中间挂网设置一根Ф28 长 6m 钢筋进行锚固施工,锚杆施工是该边坡是的重要一环。二、依据、构造要求(一)、工程特点(1) 本边坡为不规则梯形,场地高差变化较大,锚杆施工难度较大。(2)边坡上方地面荷载复杂,属对变形较敏感的边坡。(3)据现场情况钻孔情况, 场地内分布一定深度的山体断裂、滑坡填土, 该层物理力学性能较差,属于不良工程地质层,工程施工过程中应予以高度重视。(4)根据现有施工情况来看,靠近坡脚四排锚杆及坡顶一至两排锚杆,成孔差,极其容易卡钻,二.方案编制原因(1)由于地质原因, 我方从 10 月 2 号开钻至今成孔数量仅7 余个,开孔塌孔及卡钻近 10 余个,成孔比例不足 40% ,以此施工进度,严重影响该工程总体进度及锚杆施工质量,造成人员窝工。(2)我施工方建议项目部及业主方,监理方,以在可控情况下,成孔条件一般,砂岩塌孔较小的情况下, 采用水泥泥浆护壁施工方案, 保证及时成孔不塌孔, 从而保证工程质量及施工进度。如在水泥泥浆护壁施工方案实施后依然难以成孔,就需考虑采用108 套管跟进施工。三.施工具体实施方案(1)水泥泥浆护壁施工方案,适合于小面积塌孔,在砂岩和土石层施工. (2)定位放线:根据设计图纸,定出锚杆钻孔位置,并放出框架网格梁位置。锚杆施工:用专用锚杆机按设计要求及角度进行钻孔作业,当成孔一定程度后,采用 425 。普通硅酸盐水泥 配制水泥浆,添加早强剂(NC-4 )和膨胀剂( UEA)或者再添加水玻璃,以达到止水及速凝的作用,水灰比控制在0.4 ~0.45 ,注浆压力控制在0.4~0.6Mpa ,直到孔口溢出浆。此时潜孔钻继续钻进,注浆管不拔,待浆液和废渣吹出孔后,继续灌注水泥浆, 以此循环推进, 从而依靠水泥浆与孔壁形成一环坚固的护壁,以达到不塌孔 .. (3)护壁灌浆施工原理:水泥浆灌入孔中后。通过潜孔钻钻头及钻杆的搅动使水泥浆在孔中循环造浆, 成孔后可使锚固浆体借助护壁水泥浆所起到的连接作用与周围岩体产生有效结合,避...
