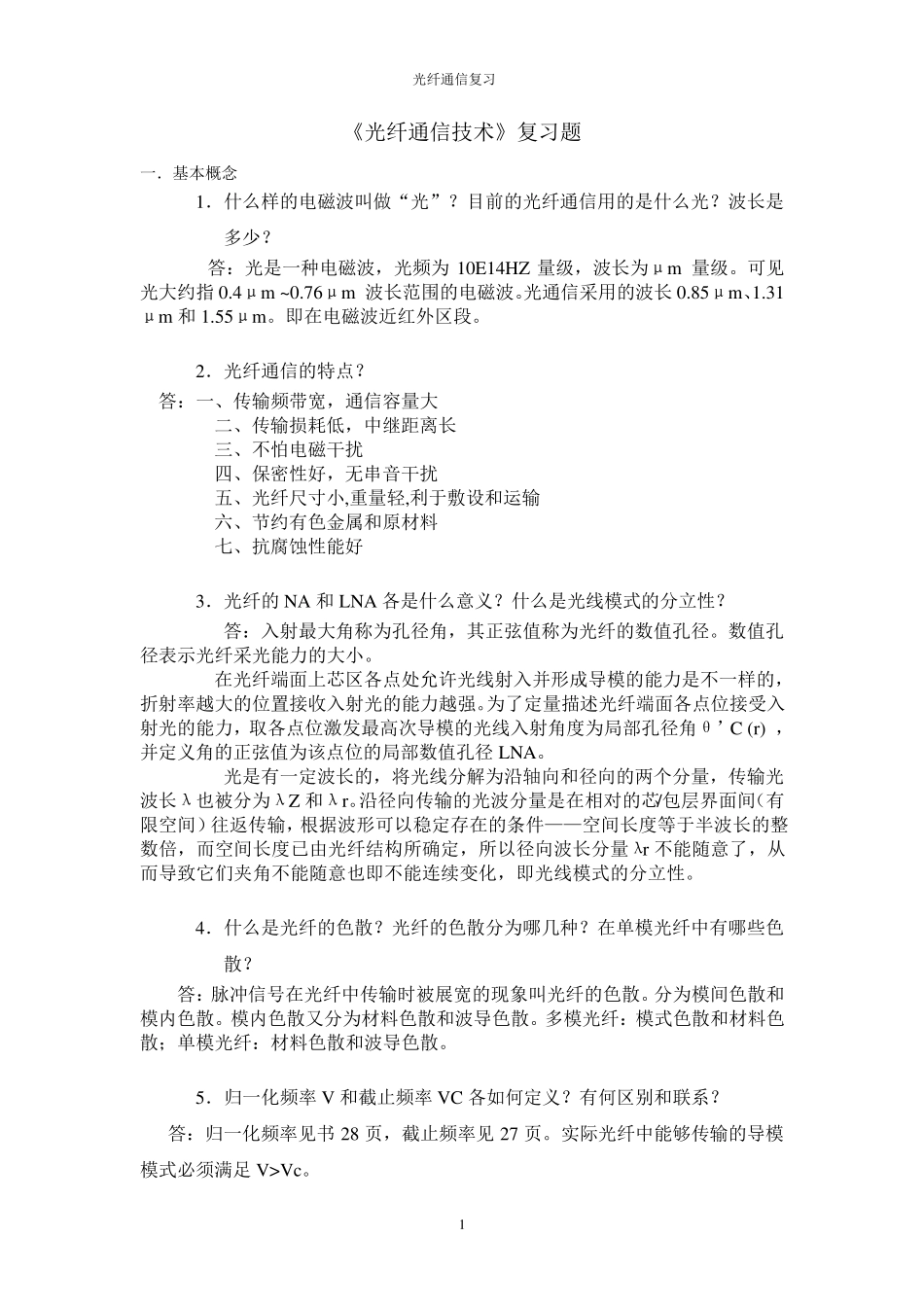

光纤通信复习 1 《光纤通信技术》复习题 一．基本概念 1．什么样的电磁波叫做“光”？目前的光纤通信用的是什么光？波长是多少？ 答：光是一种电磁波，光频为 10E14HZ 量级，波长为μm 量级。可见光大约指 0.4μm ~ 0.76μm 波长范围的电磁波。光通信采用的波长 0.85μm、1.31μm 和 1.55μm。即在电磁波近红外区段。 2．光纤通信的特点？ 答：一、传输频带宽，通信容量大 二、传输损耗低，中继距离长 三、不怕电磁干扰 四、保密性好，无串音干扰 五、光纤尺寸小,重量轻,利于敷设和运输 六、节约有色金属和原材料 七、抗腐蚀性能好 3．光纤的 NA 和 LNA 各是什么意义？什么是光线模式的分立性？ 答：入射最大角称为孔径角，其正弦值称为光纤的数值孔径。数值孔径表示光纤采光能力的大小。 在光纤端面上芯区各点处允许光线射入并形成导模的能力是不一样的，折射率越大的位置接收入射光的能力越强。为了定量描述光纤端面各点位接受入射光的能力，取各点位激发最高次导模的光线入射角度为局部孔径角θ’C (r) ，并定义角的正弦值为该点位的局部数值孔径LNA。 光是有一定波长的，将光线分解为沿轴向和径向的两个分量，传输光波长λ也被分为λZ 和λr。沿径向传输的光波分量是在相对的芯/包层界面间（有限空间）往返传输，根据波形可以稳定存在的条件——空间长度等于半波长的整数倍，而空间长度已由光纤结构所确定，所以径向波长分量λr 不能随意了，从而导致它们夹角不能随意也即不能连续变化，即光线模式的分立性。 4．什么是光纤的色散？光纤的色散分为哪几种？在单模光纤中有哪些色散？ 答：脉冲信号在光纤中传输时被展宽的现象叫光纤的色散。分为模间色散和模内色散。模内色散又分为材料色散和波导色散。多模光纤：模式色散和材料色散；单模光纤：材料色散和波导色散。 5．归一化频率V 和截止频率VC 各如何定义？有何区别和联系？ 答：归一化频率见书 28 页，截止频率见 27 页。实际光纤中能够传输的导模模式必须满足 V>Vc。 光纤通信复习 2 6．什么是光纤的模式?简并模？线性极化模？ 答：在光纤的数值孔径角内，以某一角度射入光纤的端面，并能在光纤的纤芯——包层界面上形成全内反射的传播光线称为一个光的传输模式。每种允许在光纤中传输的特定形式的光波称为光纤的一个模式。 场型分布相同的模式称为简并模(原始场型的图案一样，而模式并不唯一。即一个原始场型并不唯一对应一个模式)。...
