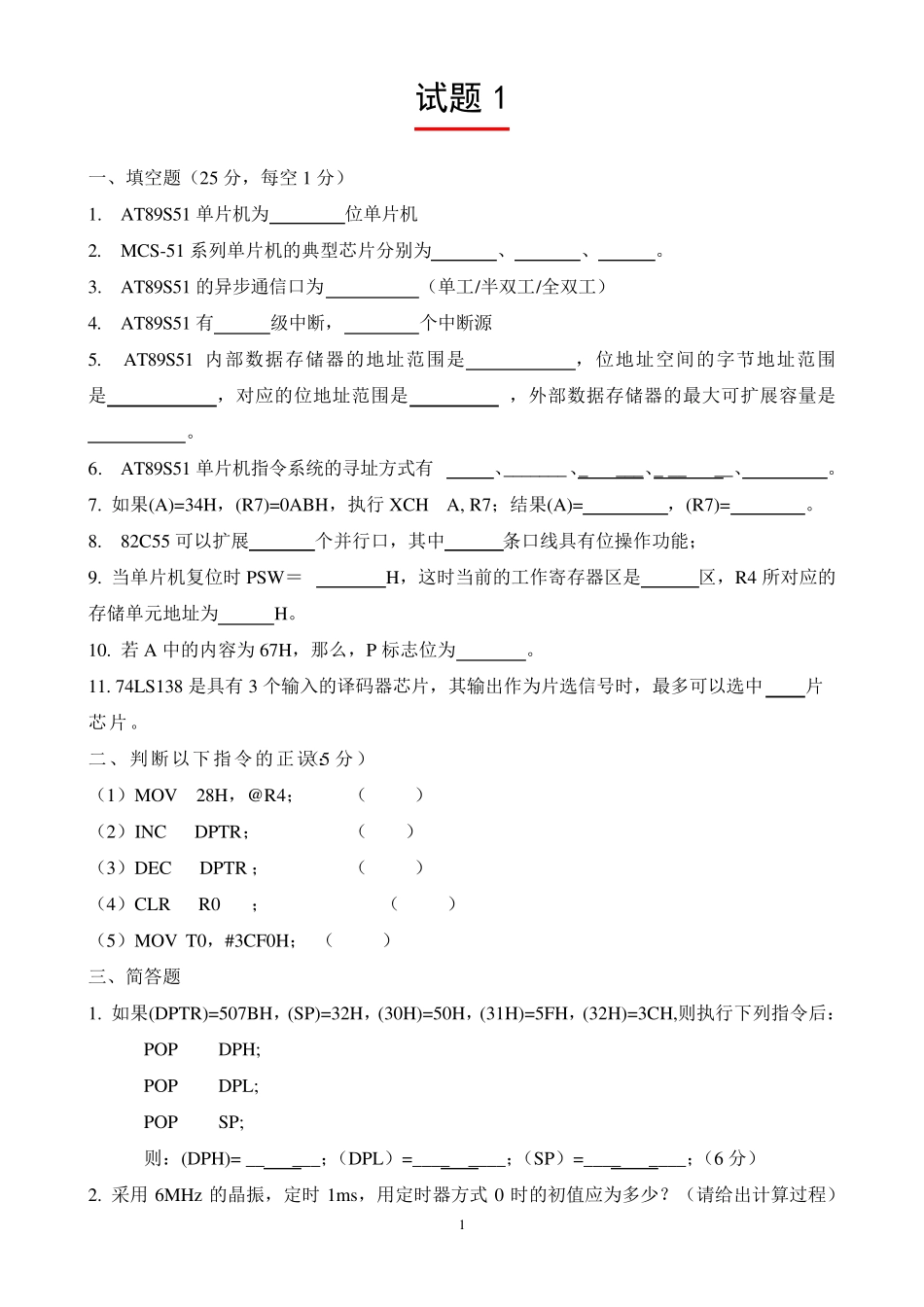

1 试题 1 一、填空题（25 分，每空 1 分） 1. AT89S51 单片机为 位单片机 2. MCS-51 系列单片机的典型芯片分别为 、 、 。 3. AT89S51 的异步通信口为 （单工/半双工/全双工） 4. AT89S51 有 级中断， 个中断源 5. AT89S51 内部数据存储器的地址范围是 ，位地址空间的字节地址范围是 ，对应的位地址范围是 ，外部数据存储器的最大可扩展容量是 。 6. AT89S51 单片机指令系统的寻址方式有 、_______、_ ___、_ __ __、 。 7. 如果(A)=34H，(R7)=0ABH，执行 XCH A, R7；结果(A)= ，(R7)= 。 8. 82C55 可以扩展 个并行口，其中 条口线具有位操作功能； 9. 当单片机复位时 PSW＝ H，这时当前的工作寄存器区是 区，R4 所对应的存储单元地址为 H。 10. 若 A 中的内容为 67H，那么，P 标志位为 。 11. 74LS138 是具有 3 个输入的译码器芯片，其输出作为片选信号时，最多可以选中 片芯片。 二、判断以下指令的正误：（5 分） （1）MOV 28H，@R4； （ ） （2）INC DPTR； （ ） （3）DEC DPTR ； （ ） （4）CLR R0 ； （ ） （5）MOV T0，#3CF0H； （ ） 三、简答题 1. 如果(DPTR)=507BH，(SP)=32H，(30H)=50H，(31H)=5FH，(32H)=3CH,则执行下列指令后： POP DPH; POP DPL; POP SP; 则：(DPH)= __ ___；（DPL）=____ ____；（SP）=____ ____；（6 分） 2. 采用 6MHz 的晶振，定时 1ms，用定时器方式 0 时的初值应为多少？（请给出计算过程） 2 （6 分） 3. 分析下列程序的功能（5 分） PUSH ACC PUSH B POP ACC POP B 四、图为 8 段共阴数码管，请写出如下数值的段码。 0____ __；1_______ _；2_______ _；3____ _ ；_4______ ；5_____ ； P_____ _；7_______ ；8____ __；C_______； 五、简述 AT89S51 单片机主从结构多机通信原理，设有一台主机与三台从机通信，其中一台从机通信地址号为 01H，请叙述主机呼叫从机并向其传送一个字节数据的过程。(请给出原理图) (10 分) 六、简述一种多外部中断源系统的设计方法。(给出图和程序)（10 分） 七、简述行列式扫描键盘的工作原理。(8 分) 八、请回答：(共 20 分) b a c d e f g h a b c d e f g h D0 D1 D2 D3 D4 D5 D6 D7 3 1. 下图中外部扩展的数据存储器容量是多少？(2 分) 2. 三片6264 的地址范围分别...
