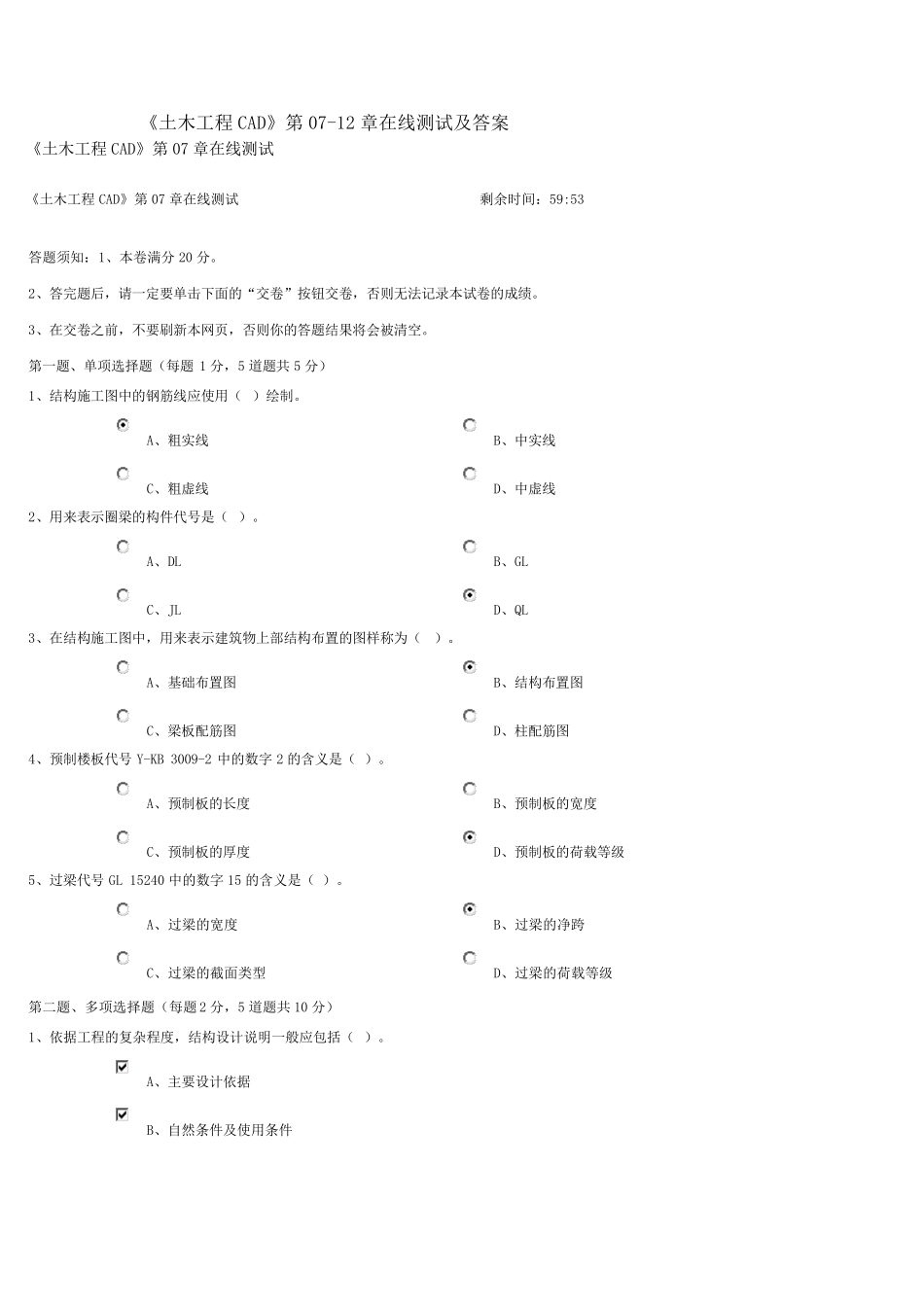

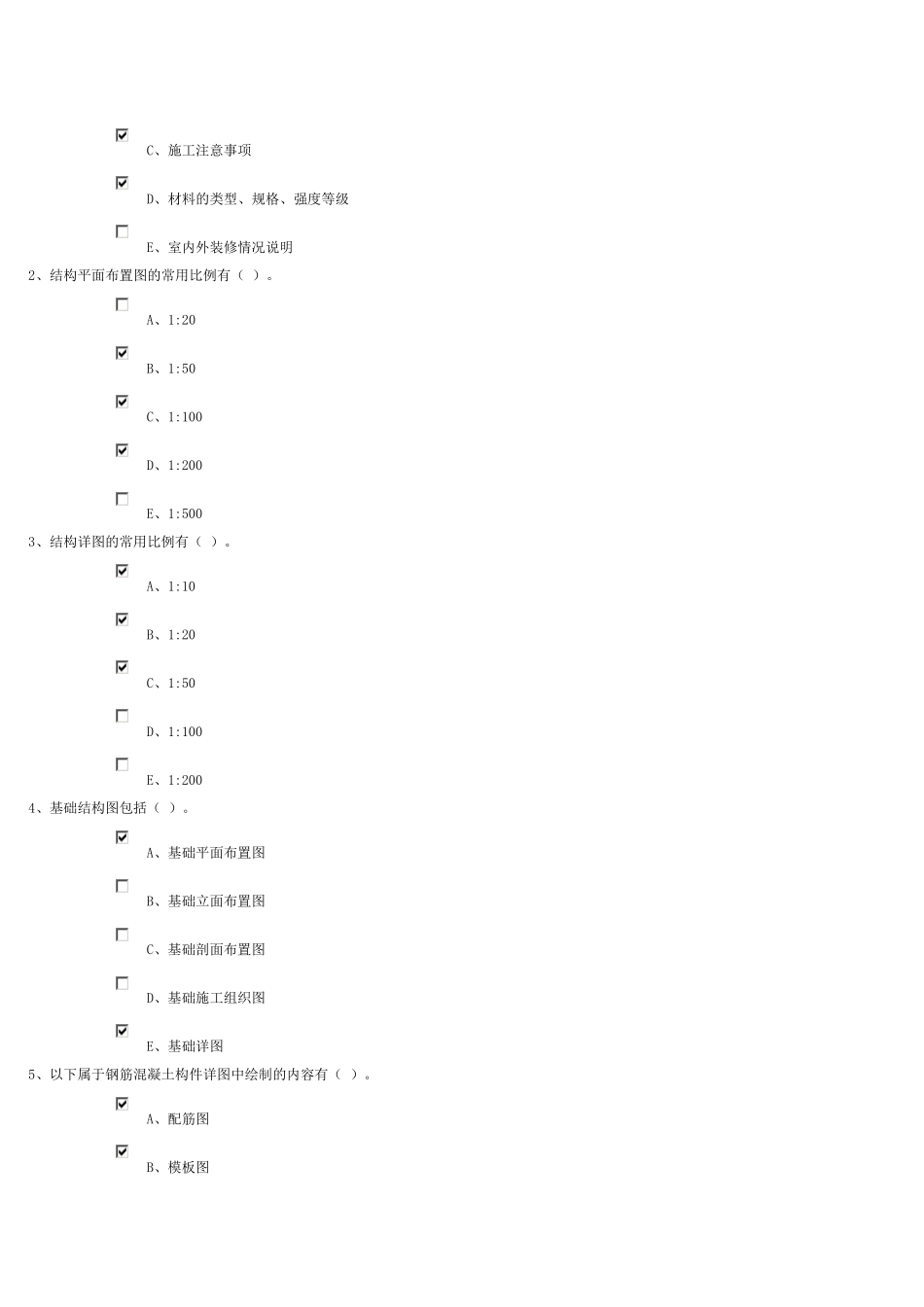

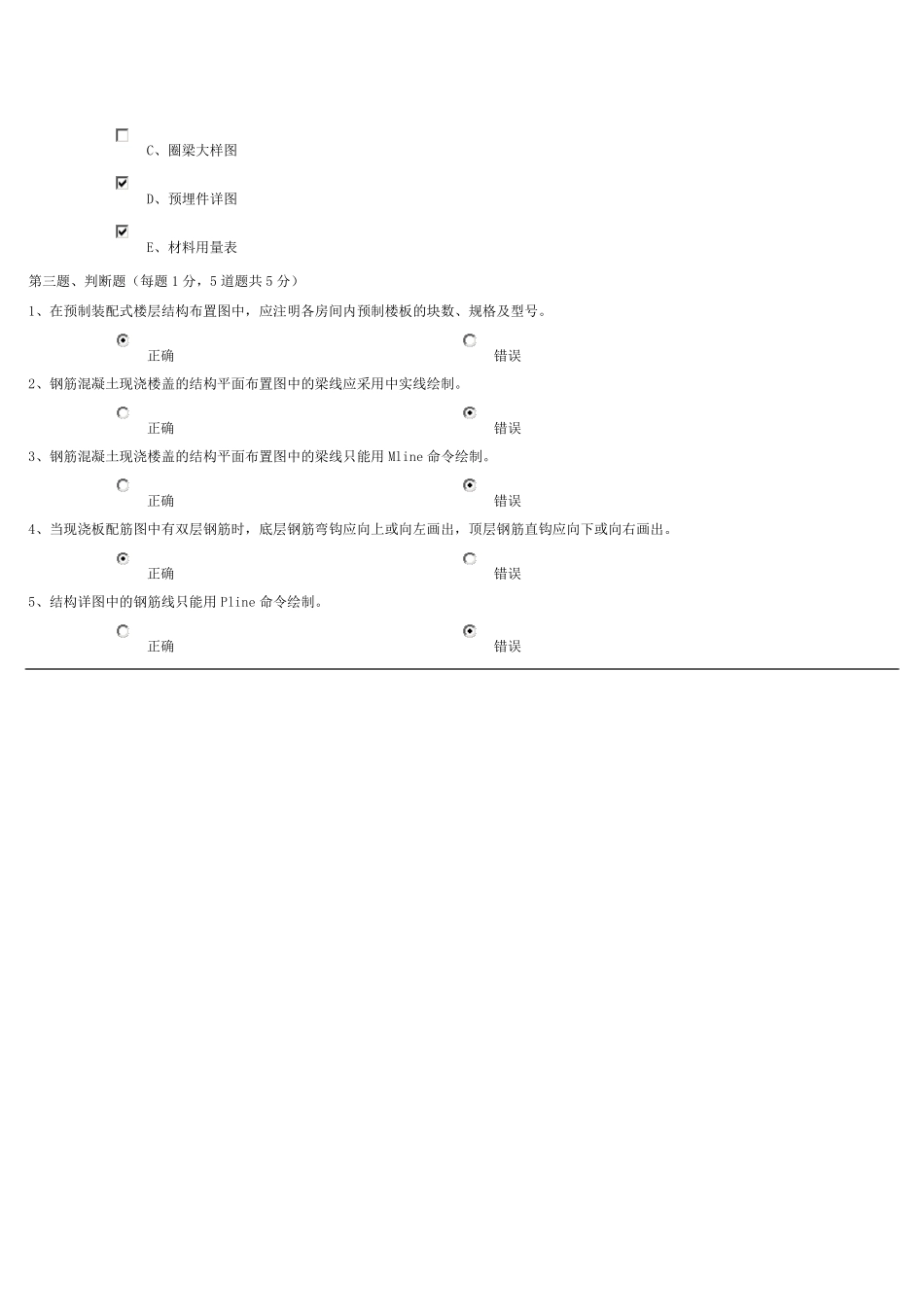

《土木工程CAD》第07-12 章在线测试及答案 《土木工程CAD》第07 章在线测试 《土木工程CAD》第07 章在线测试 剩余时间： 59:53 答题须知：1、本卷满分20 分。 2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。 3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。 第一题、单项选择题（每题1 分，5 道题共 5 分） 1、结构施工图中的钢筋线应使用（ ）绘制。 A、粗实线 B、中实线 C、粗虚线 D、中虚线 2、用来表示圈梁的构件代号是（ ）。 A、DL B、GL C、JL D、QL 3、在结构施工图中，用来表示建筑物上部结构布置的图样称为（ ）。 A、基础布置图 B、结构布置图 C、梁板配筋图 D、柱配筋图 4、预制楼板代号 Y-KB 3009-2 中的数字 2 的含义是（ ）。 A、预制板的长度 B、预制板的宽度 C、预制板的厚度 D、预制板的荷载等级 5、过梁代号 GL 15240 中的数字 15 的含义是（ ）。 A、过梁的宽度 B、过梁的净跨 C、过梁的截面类型 D、过梁的荷载等级 第二题、多项选择题（每题2 分，5 道题共 10 分） 1、依据工程的复杂程度，结构设计说明一般应包括（ ）。 A、主要设计依据 B、自然条件及使用条件 C、施工注意事项 D、材料的类型、规格、强度等级 E、室内外装修情况说明 2、结构平面布置图的常用比例有（ ）。 A、1:20 B、1:50 C、1:100 D、1:200 E、1:500 3、结构详图的常用比例有（ ）。 A、1:10 B、1:20 C、1:50 D、1:100 E、1:200 4、基础结构图包括（ ）。 A、基础平面布置图 B、基础立面布置图 C、基础剖面布置图 D、基础施工组织图 E、基础详图 5、以下属于钢筋混凝土构件详图中绘制的内容有（ ）。 A、配筋图 B、模板图 C、圈梁大样图 D、预埋件详图 E、材料用量表 第三题、判断题（每题 1 分，5 道题共 5 分） 1、在预制装配式楼层结构布置图中，应注明各房间内预制楼板的块数、规格及型号。 正确 错误 2、钢筋混凝土现浇楼盖的结构平面布置图中的梁线应采用中实线绘制。 正确 错误 3、钢筋混凝土现浇楼盖的结构平面布置图中的梁线只能用 Mline 命令绘制。 正确 错误 4、当现浇板配筋图中有双层钢筋时，底层钢筋弯钩应向上或向左画出，顶层钢筋直钩应向下或向右画出。 正确 错误 5、结构详图中的钢筋线只能用 Pline 命令绘制。 正确 错误 《土木工程CAD》第08 章在线测...
