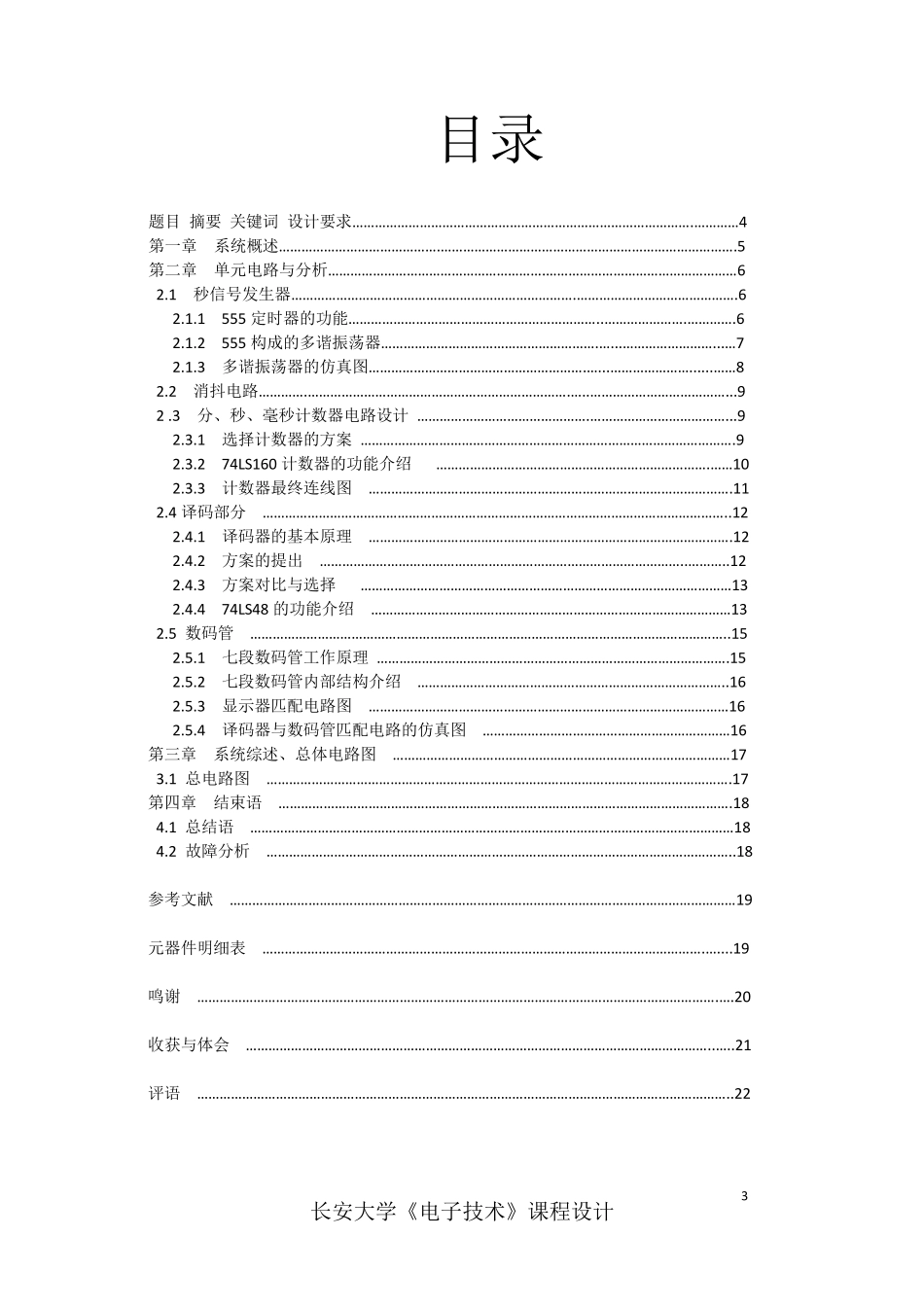

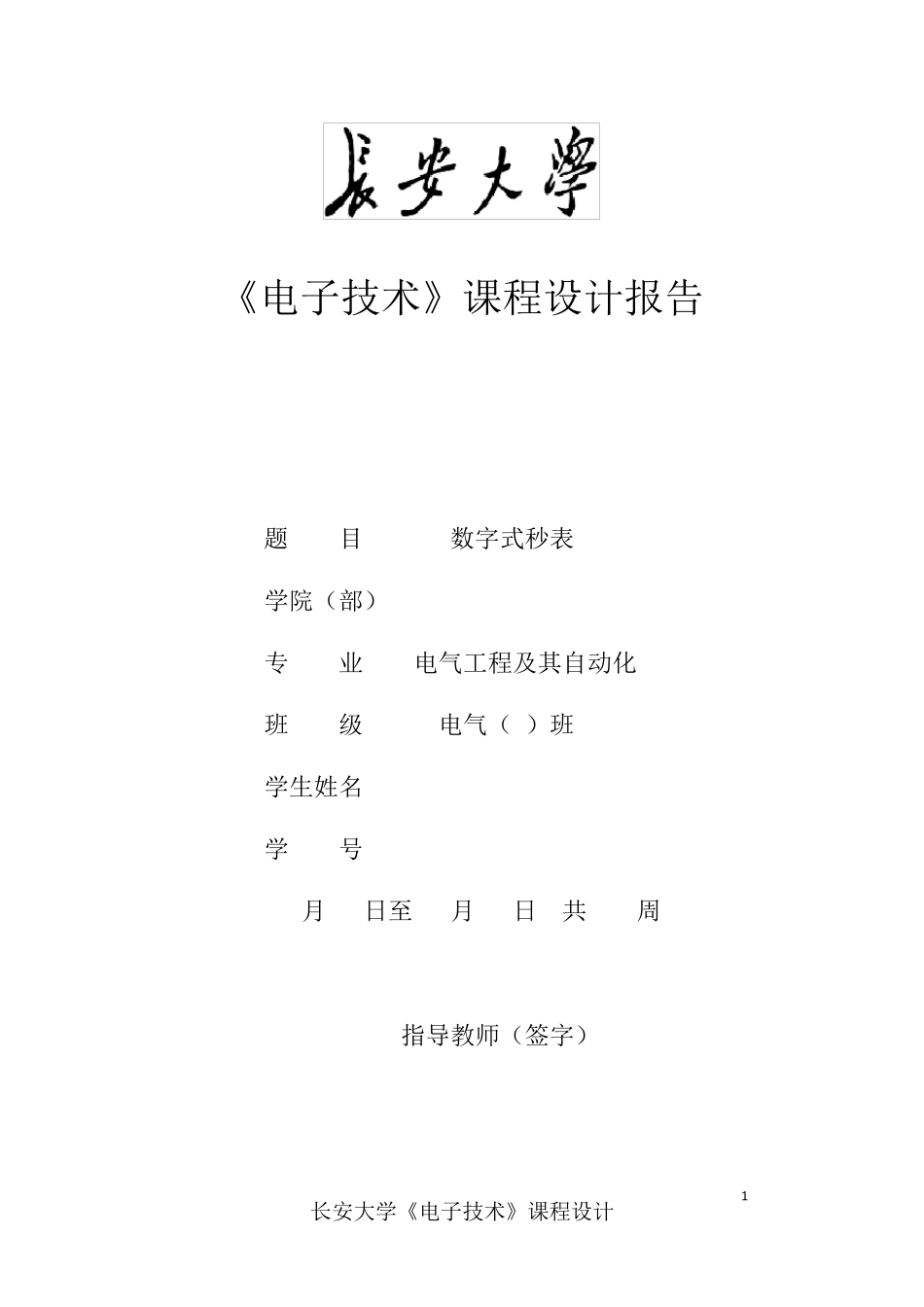

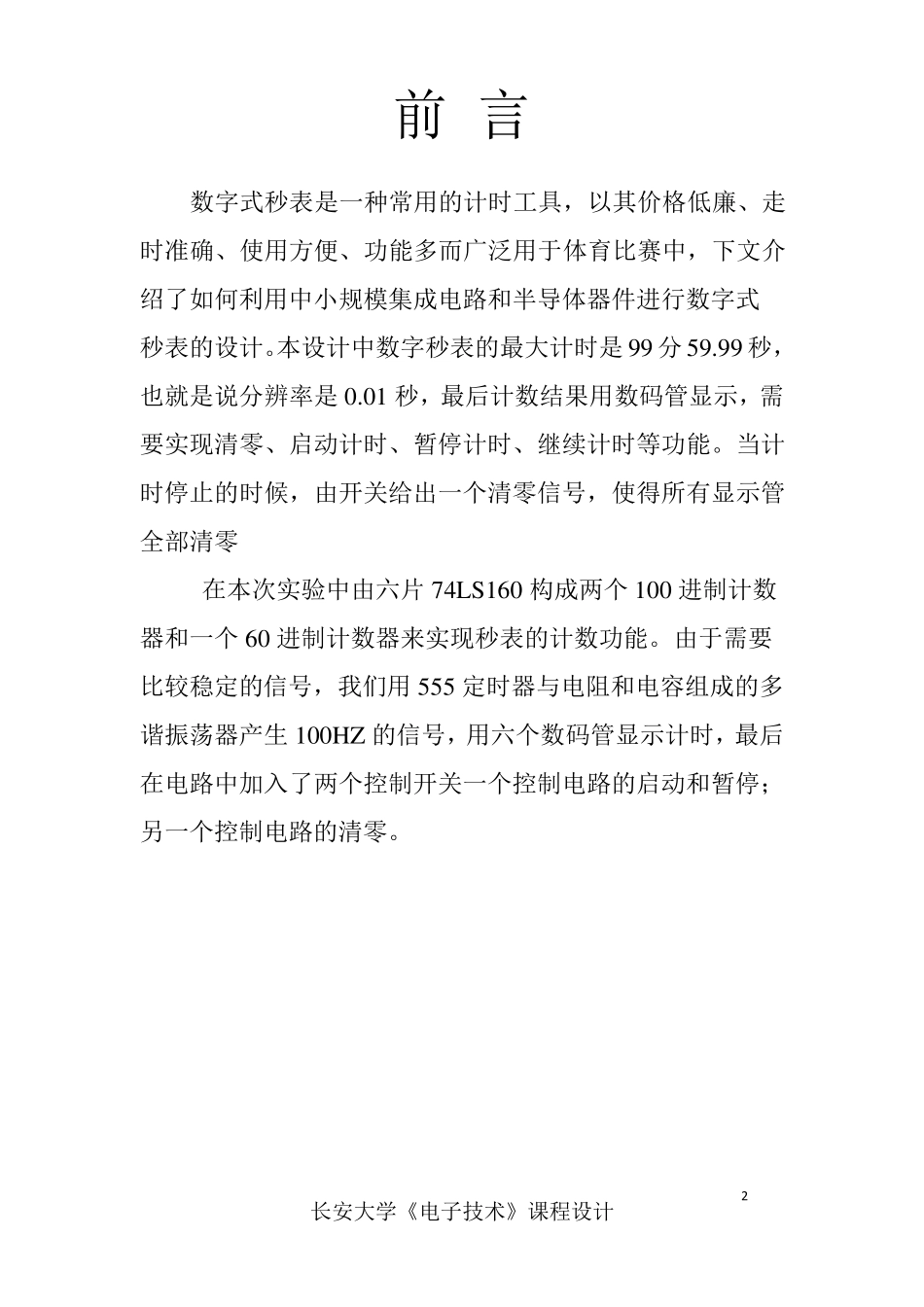

1 长安大学《电子技术》课程设计 《电子技术》课程设计报告 题 目 数字式秒表 学院（部） 专 业 电气工程及其自动化 班 级 电气（ ）班 学生姓名 学 号 月 日至 月 日 共 周 指导教师（签字） 2 长安大学《电子技术》课程设计 前 言 数字式秒表是一种常用的计时工具，以其价格低廉、走时准确、使用方便、功能多而广泛用于体育比赛中，下文介绍了如何利用中小规模集成电路和半导体器件进行数字式秒表的设计。本设计中数字秒表的最大计时是99 分 59.99 秒，也就是说分辨率是0.01 秒，最后计数结果用数码管显示，需要实现清零、启动计时、暂停计时、继续计时等功能。当计时停止的时候，由开关给出一个清零信号，使得所有显示管全部清零 在本次实验中由六片 74LS160 构成两个 100 进制计数器和一个 60 进制计数器来实现秒表的计数功能。由于需要比较稳定的信号，我们用555 定时器与电阻和电容组成的多谐振荡器产生 100HZ 的信号，用六个数码管显示计时，最后在电路中加入了两个控制开关一个控制电路的启动和暂停；另一个控制电路的清零。 3 长安大学《电子技术》课程设计 目录 题目 摘要 关键词 设计要求… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … .… … … … 4 第一章 系统概述… … … … … … … … … … … … … … .… … … … … … … … … … … … … … … … … … … … … … … … … … .5 第二章 单元电路与分析… … … … … … … … … … … … … … … … … … … .… … … … … … … … … … … … … … … … … 6 2.1 秒信号发生器… … … … … … … … … … … … … … … … … … … … … … … … … .… … … … … … … … … … … … … … .6 2.1.1 555 定时器的功能… … … … … … … … … … … … … … … … … … … … … … ..… … … … … … … .… … … … .6 2.1.2 555 构成的多谐振荡器… … … … … … … … … … … … … … … … … … … .… ...… … … … … … … … ...… 7 2.1.3 多谐振荡器的仿真图… … ...
