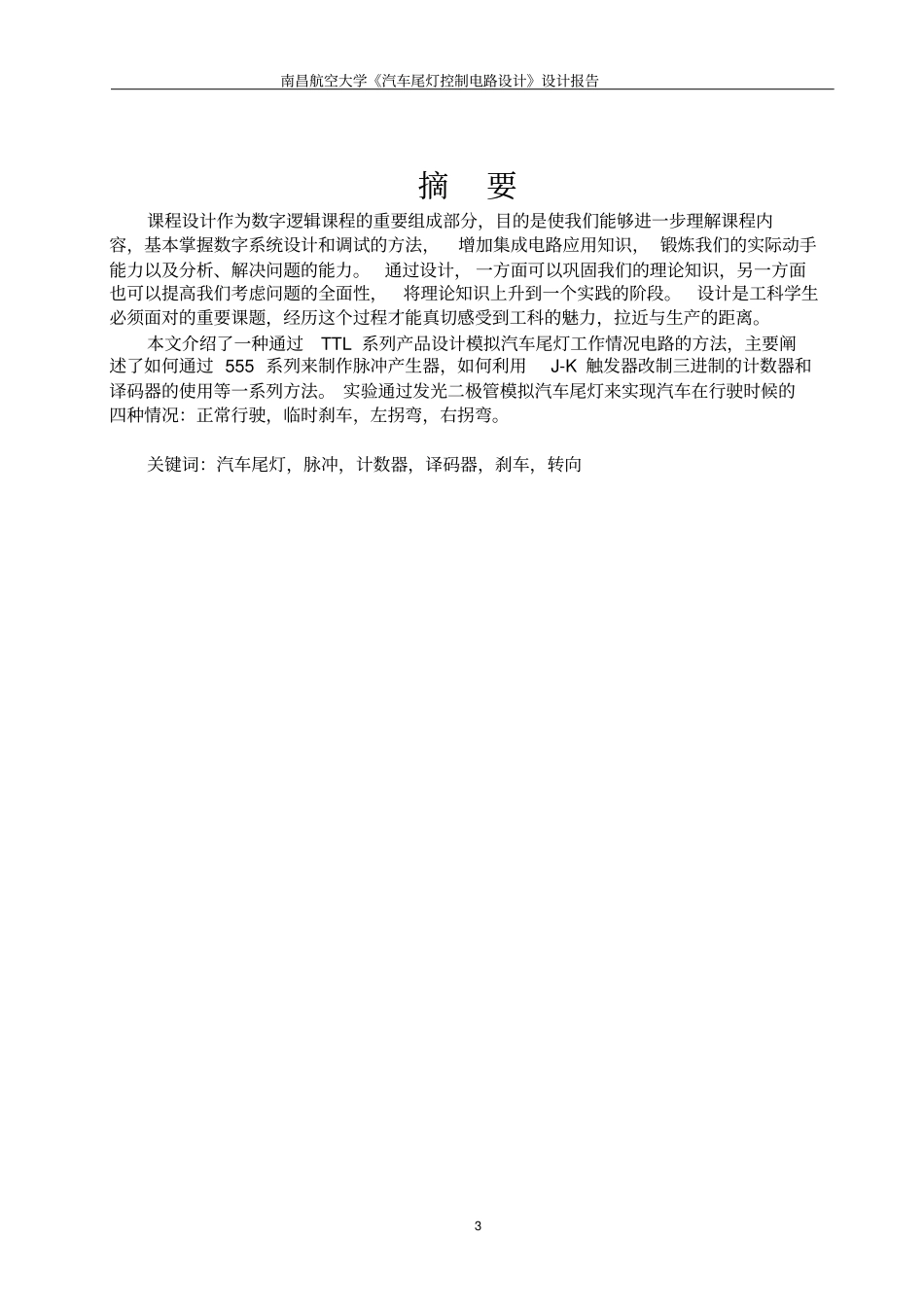

南昌航空大学《汽车尾灯控制电路设计》设计报告1课程设计说明书课程设计名称：数字逻辑课程设计课程设计题目：汽车尾灯控制电路设计学 院 名 称：信息工程学院专业： 计算机科学与技术班级：xxx 学号：xxx 姓名：xxx 评分：教师：20 12 年xx 月xx 日南昌航空大学《汽车尾灯控制电路设计》设计报告2数字逻辑课程设计任务书20 11 －20 12 学年 第 二 学期第 18 周－ 19 周注： 1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。2、课程设计结束后与“课程设计小结” 、“学生成绩单”一并交院教务存档。题目汽车尾灯控制电路设计内容及要求本次设计的任务是设计、制作一个汽车尾灯显示的电路。设汽车尾部左右两侧各有3 个指示灯（用发光管模拟），要求是：1. 当汽车正常行驶时，尾灯全部熄灭。2. 当汽车右转弯时，右侧3 个指示灯按右循顺序点亮。3. 当汽车左转弯时，左侧3 个指示灯按左循顺序点亮。4. 当临时刹车时，所有指示灯同时闪烁。5. 选择电路方案，完成对确定方案电路的设计。按设计要求画出电路原理图，并阐述其基本原理；元器件及参数选择；电路仿真与调试。进度安排：1、根据任务要求，查阅相关资料，完成设计的前期工作；（两天）2、根据资料，进行方案设计并对比论证，完成参数计算；（三天）3、库房领取元器件，联接电路，完成电路调试；（五天）4、检查完毕后，撰写实验报告。学生姓名： xxx xxx 指导时间 :2012-6-11 到 2012-6-22 指导地点： E 楼 504 室任务下达20 12 年 6 月 11 日任务完成2012 年 6 月 22 日考核方式1. 评阅 □ 2.答辩 □ 3.实际操作■4. 其它□指导教师xxx 系（部）主任南昌航空大学《汽车尾灯控制电路设计》设计报告3摘要课程设计作为数字逻辑课程的重要组成部分，目的是使我们能够进一步理解课程内容，基本掌握数字系统设计和调试的方法，增加集成电路应用知识， 锻炼我们的实际动手能力以及分析、解决问题的能力。通过设计， 一方面可以巩固我们的理论知识，另一方面也可以提高我们考虑问题的全面性，将理论知识上升到一个实践的阶段。设计是工科学生必须面对的重要课题，经历这个过程才能真切感受到工科的魅力，拉近与生产的距离。本文介绍了一种通过TTL 系列产品设计模拟汽车尾灯工作情况电路的方法，主要阐述了如何通过 555 系列来制作脉冲产生器，如何利用J-K 触发器改制三进制的计数器和译码器的使用等一...
