《新平法识图和钢筋计算》练习题和答案VIP专享

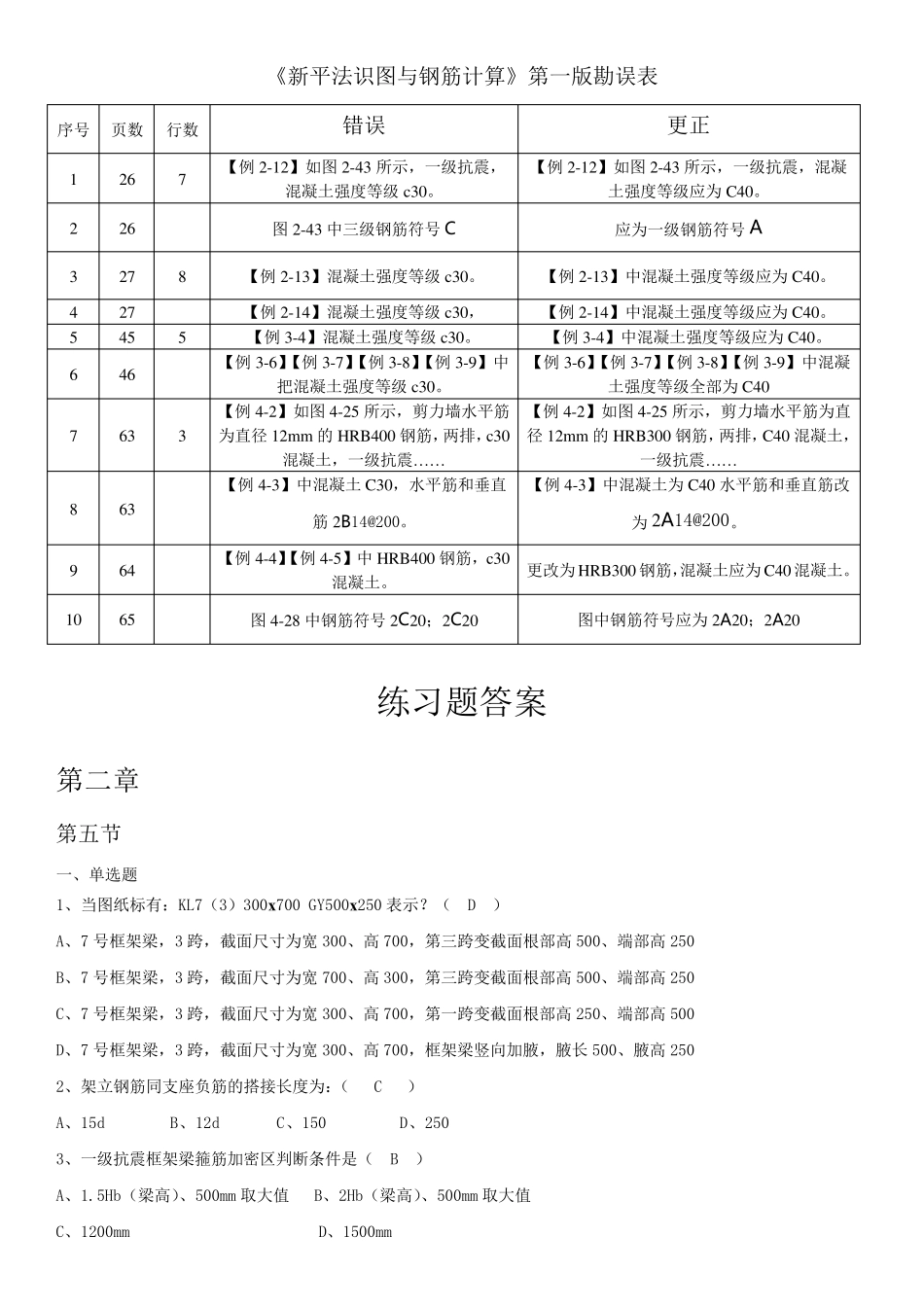

《新平法识图与钢筋计算》第一版勘误表 序号 页数 行数 错误 更正 1 26 7 【例2-12】如图2-43 所示，一级抗震，混凝土强度等级c30。 【例2-12】如图2-43 所示，一级抗震，混凝土强度等级应为C40。 2 26 图2-43 中三级钢筋符号C 应为一级钢筋符号A 3 27 8 【例2-13】混凝土强度等级c30。 【例2-13】中混凝土强度等级应为C40。 4 27 【例2-14】混凝土强度等级c30， 【例2-14】中混凝土强度等级应为C40。 5 45 5 【例3-4】混凝土强度等级c30。 【例3-4】中混凝土强度等级应为C40。 6 46 【例3-6】【例3-7】【例3-8】【例3-9】中把混凝土强度等级c30。 【例3-6】【例3-7】【例3-8】【例3-9】中混凝土强度等级全部为C40 7 63 3 【例4-2】如图4-25 所示，剪力墙水平筋为直径12m m 的HRB400 钢筋，两排，c30混凝土，一级抗震…… 【例4-2】如图4-25 所示，剪力墙水平筋为直径12m m 的HRB300 钢筋，两排，C40 混凝土，一级抗震…… 8 63 【例4-3】中混凝土C30，水平筋和垂直筋2B14@200。 【例4-3】中混凝土为C40 水平筋和垂直筋改为2A14@200。 9 64 【例4-4】【例4-5】中HRB400 钢筋，c30混凝土。 更改为HRB300 钢筋，混凝土应为C40 混凝土。 10 65 图4-28 中钢筋符号2C20；2C20 图中钢筋符号应为2A20；2A20 练习题答案 第二章 第五节 一、单选题 1、当图纸标有：KL7（3）300х700 GY500х250 表示？（ D ） A、7 号框架梁，3 跨，截面尺寸为宽 300、高 700，第三跨变截面根部高 500、端部高 250 B、7 号框架梁，3 跨，截面尺寸为宽 700、高 300，第三跨变截面根部高 500、端部高 250 C、7 号框架梁，3 跨，截面尺寸为宽 300、高 700，第一跨变截面根部高 250、端部高 500 D、7 号框架梁，3 跨，截面尺寸为宽 300、高 700，框架梁竖向加腋，腋长 500、腋高 250 2、架立钢筋同支座负筋的搭接长度为：（ C ） A、15d B、12d C、150 D、250 3、一级抗震框架梁箍筋加密区判断条件是（ B ） A、1.5Hb（梁高）、500mm 取大值 B、2Hb（梁高）、500mm 取大值 C、1200mm D、1500mm 4、梁的上部钢筋第一排全部为4 根通长筋，第二排有2 根端支座负筋，端支座负筋长度为（ B ） A、1/5Ln+锚固 B、1/4Ln+锚固 C、1/3Ln+锚固 D、其他值 5、当图纸标有：JZL1（2A）表示？ （ A ） A、1 号井字梁，两跨一端带悬挑 B、1 号井字梁...
