中望CAD教程经典

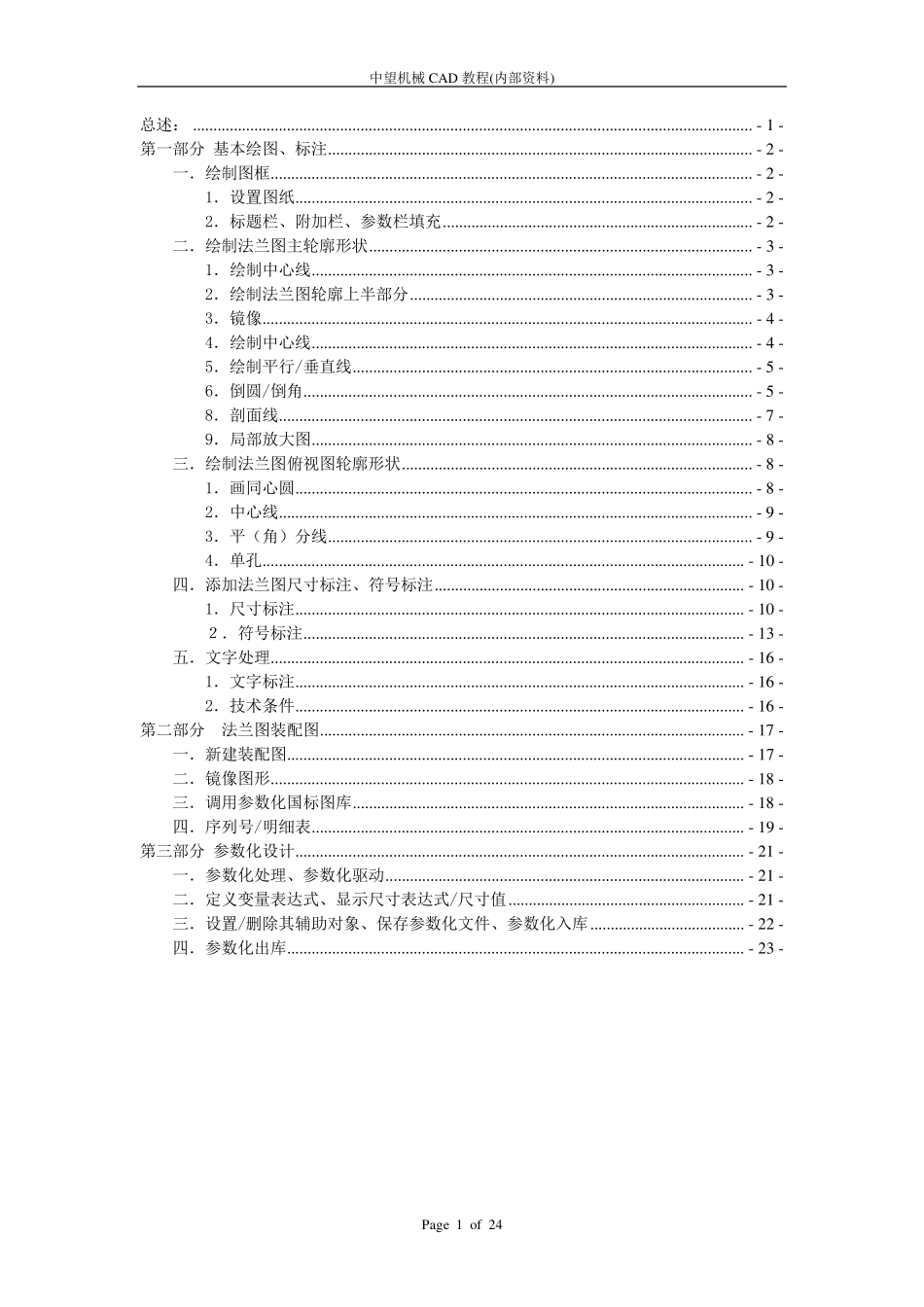

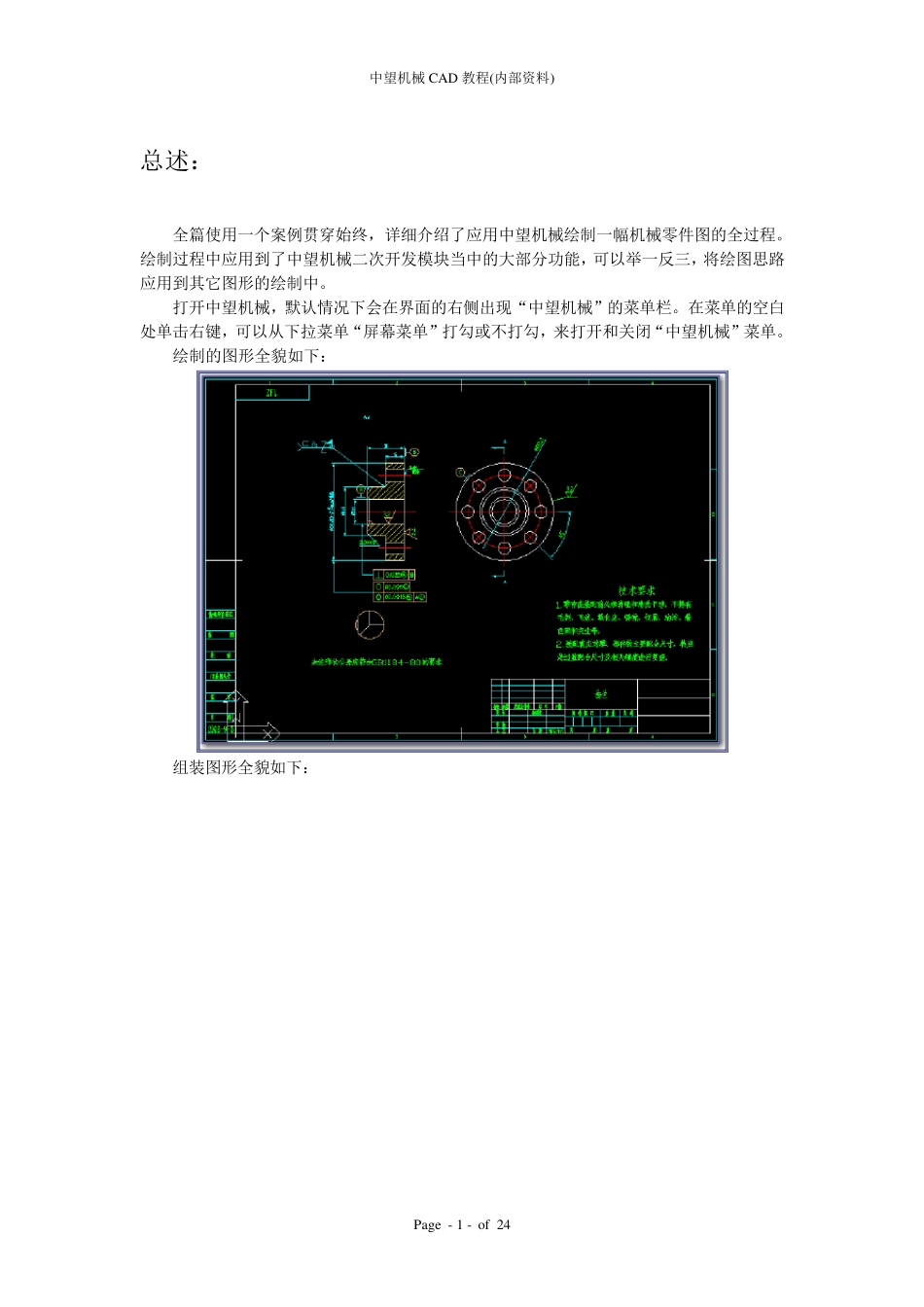

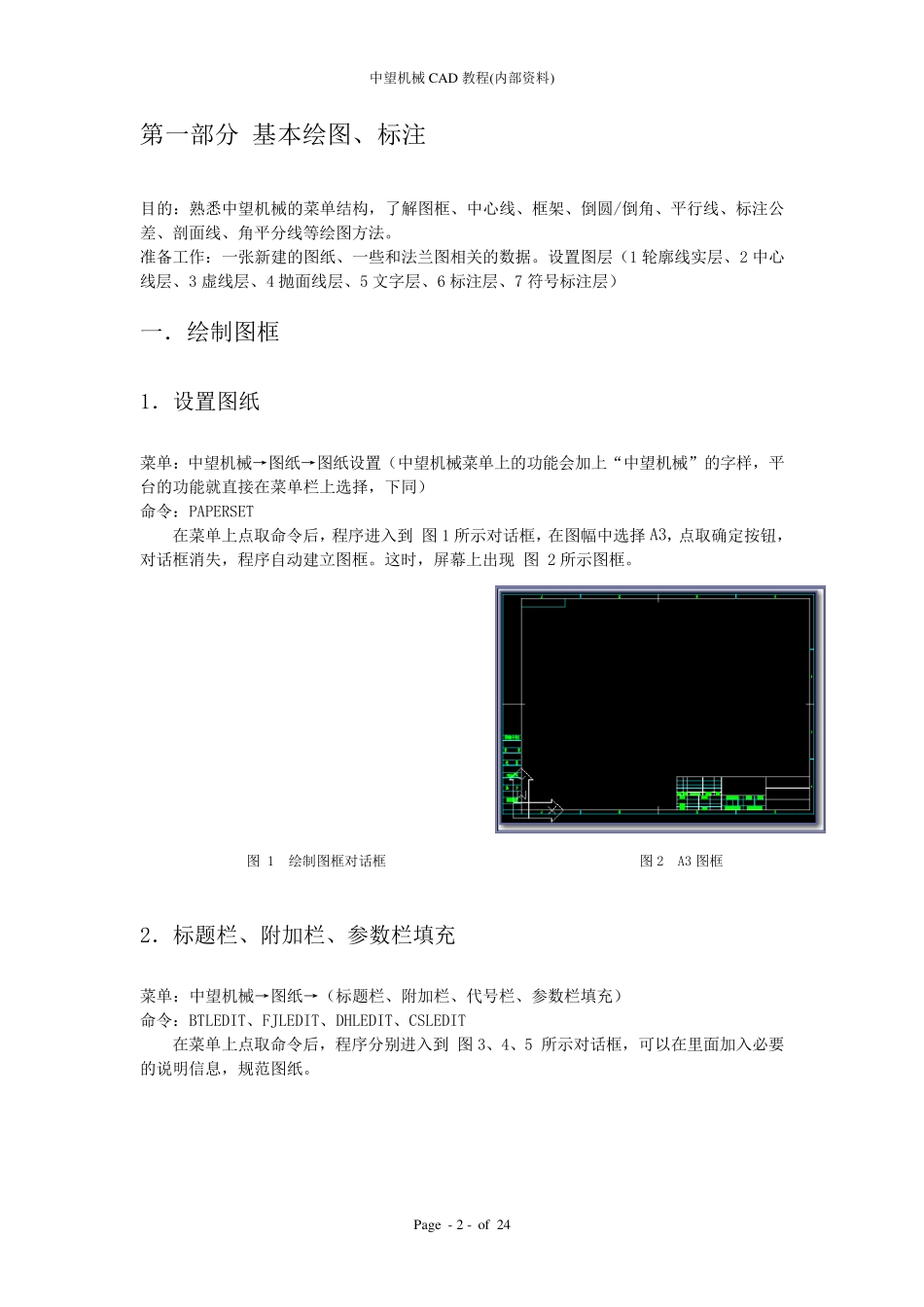

中望机械CAD 教程(内部资料) Pag e 1 o f 24 总述： ......................................................................................................................................... - 1 - 第一部分 基本绘图、标注 ........................................................................................................ - 2 - 一．绘制图框 ...................................................................................................................... - 2 - 1．设置图纸 ................................................................................................................ - 2 - 2．标题栏、附加栏、参数栏填充 ............................................................................ - 2 - 二．绘制法兰图主轮廓形状 .............................................................................................. - 3 - 1．绘制中心线 ............................................................................................................ - 3 - 2．绘制法兰图轮廓上半部分 .................................................................................... - 3 - 3．镜像 ........................................................................................................................ - 4 - 4．绘制中心线 ............................................................................................................ - 4 - 5．绘制平行/垂直线 .................................................................................................. - 5 - 6．倒圆/倒角 .............................................................................................................. - 5 - 8．剖面线 .................................................................................................................... - 7 - 9．局部放大图 ............................................................................................................ - 8 - 三．绘制法兰图俯视图轮廓形状 .............................
