井矿盐钻井技术规范(QBJ20387)

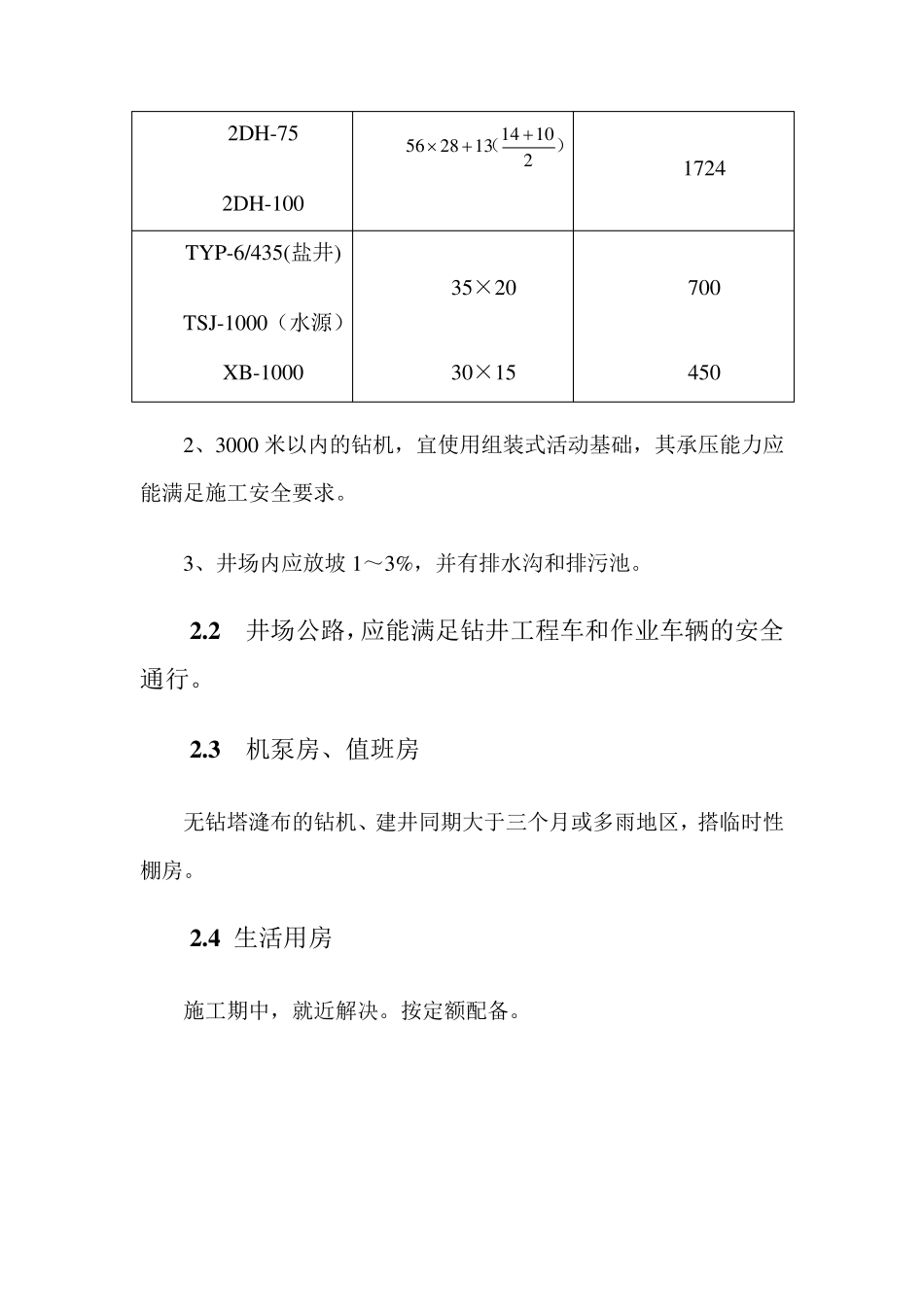

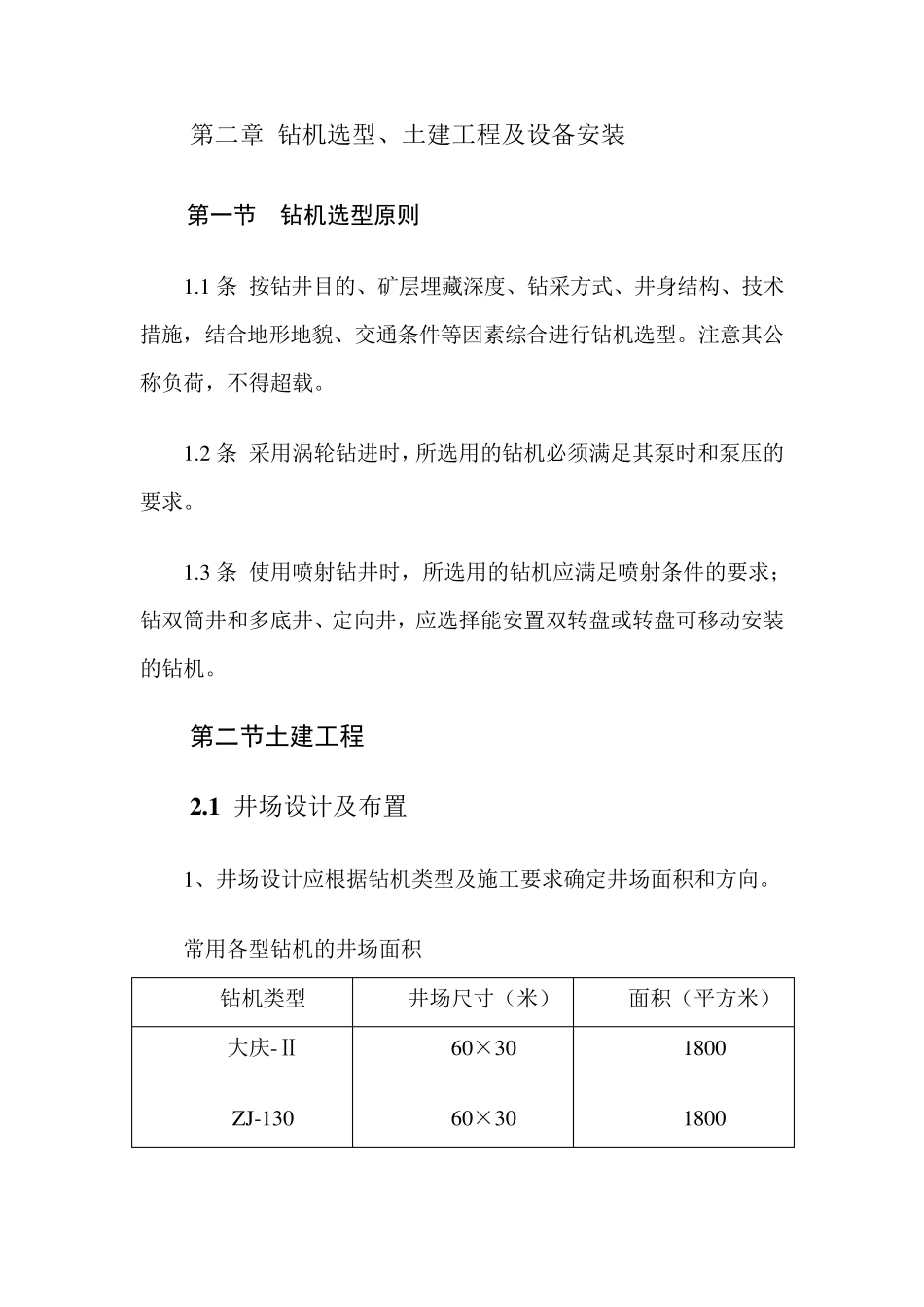

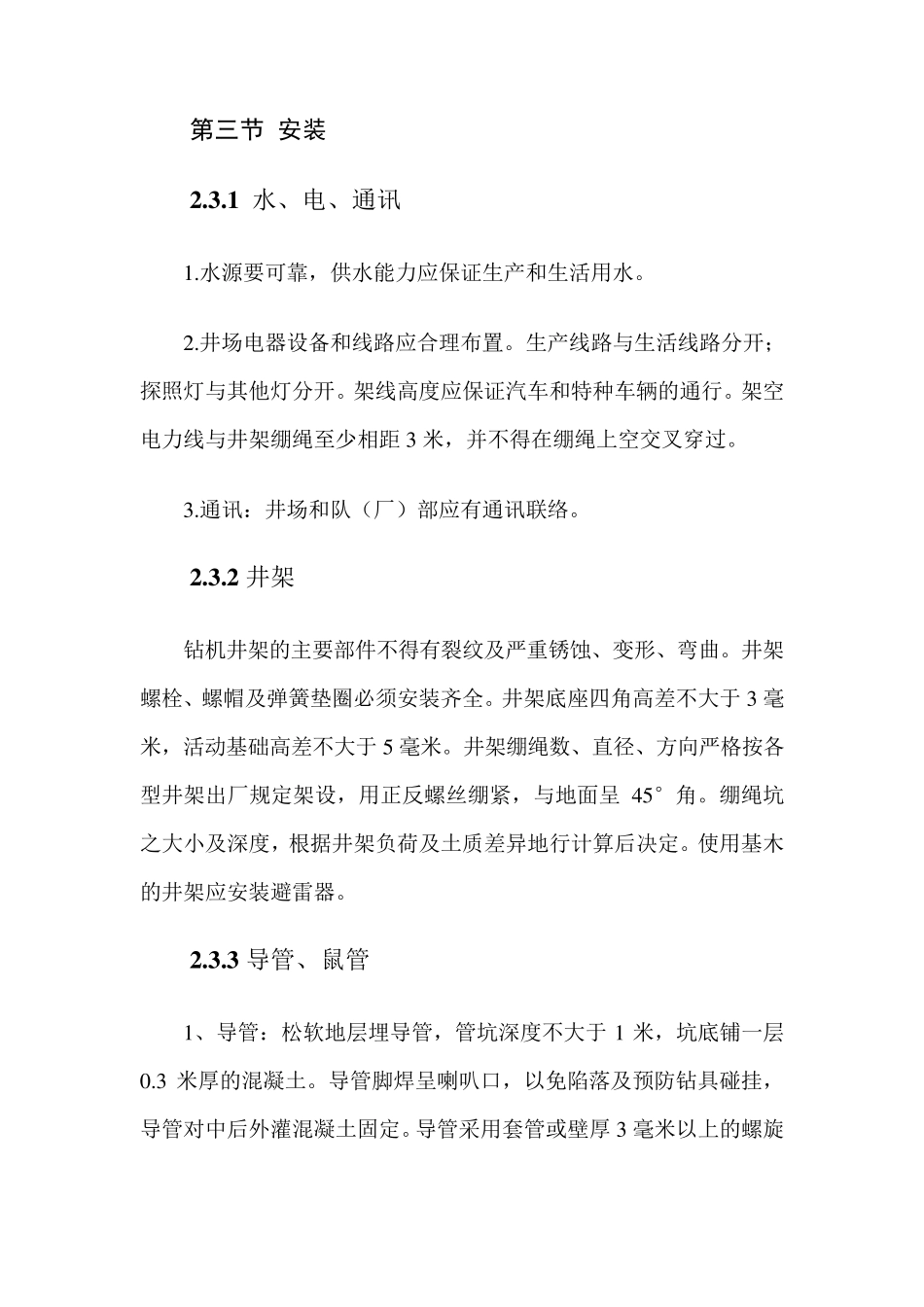

第二章 钻机选型、土建工程及设备安装 第一节 钻机选型原则 1.1 条 按钻井目的、矿层埋藏深度、钻采方式、井身结构、技术措施，结合地形地貌、交通条件等因素综合进行钻机选型。注意其公称负荷，不得超载。 1.2 条 采用涡轮钻进时，所选用的钻机必须满足其泵时和泵压的要求。 1.3 条 使用喷射钻井时，所选用的钻机应满足喷射条件的要求；钻双筒井和多底井、定向井，应选择能安置双转盘或转盘可移动安装的钻机。 第二节土建工程 2 .1 井场设计及布置 1、井场设计应根据钻机类型及施工要求确定井场面积和方向。 常用各型钻机的井场面积 钻机类型 井场尺寸（米） 面积（平方米） 大庆-Ⅱ Z J-130 60×30 60×30 1800 1800 2DH-75 2DH-100 ）（21014132856 1724 TYP-6/435(盐井) TSJ-1000（水源） 35×20 700 XB-1000 30×15 450 2、3000 米以内的钻机，宜使用组装式活动基础，其承压能力应能满足施工安全要求。 3、井场内应放坡 1～3%，并有排水沟和排污池。 2 .2 井场公路，应能满足钻井工程车和作业车辆的安全通行。 2 .3 机泵房、值班房 无钻塔漨布的钻机、建井同期大于三个月或多雨地区，搭临时性棚房。 2 .4 生活用房 施工期中，就近解决。按定额配备。 第三节 安装 2 .3 .1 水、电、通讯 1 .水源要可靠，供水能力应保证生产和生活用水。 2 .井场电器设备和线路应合理布置。生产线路与生活线路分开；探照灯与其他灯分开。架线高度应保证汽车和特种车辆的通行。架空电力线与井架绷绳至少相距 3 米，并不得在绷绳上空交叉穿过。 3 .通讯：井场和队（厂）部应有通讯联络。 2 .3 .2 井架 钻机井架的主要部件不得有裂纹及严重锈蚀、变形、弯曲。井架螺栓、螺帽及弹簧垫圈必须安装齐全。井架底座四角高差不大于 3 毫米，活动基础高差不大于 5 毫米。井架绷绳数、直径、方向严格按各型井架出厂规定架设，用正反螺丝绷紧，与地面呈4 5 °角。绷绳坑之大小及深度，根据井架负荷及土质差异地行计算后决定。使用基木的井架应安装避雷器。 2 .3 .3 导管、鼠管 1 、导管：松软地层埋导管，管坑深度不大于 1 米，坑底铺一层0 .3 米厚的混凝土。导管脚焊呈喇叭口，以免陷落及预防钻具碰挂，导管对中后外灌混凝土固定。导管采用套管或壁厚 3 毫米以上的螺旋管制作，其内径至少比开孔钻头大5 0 毫米。 2 、鼠管：大鼠洞管应位于井架左前对角线上，其斜度以...
