交叉中隔壁法施工工艺工法

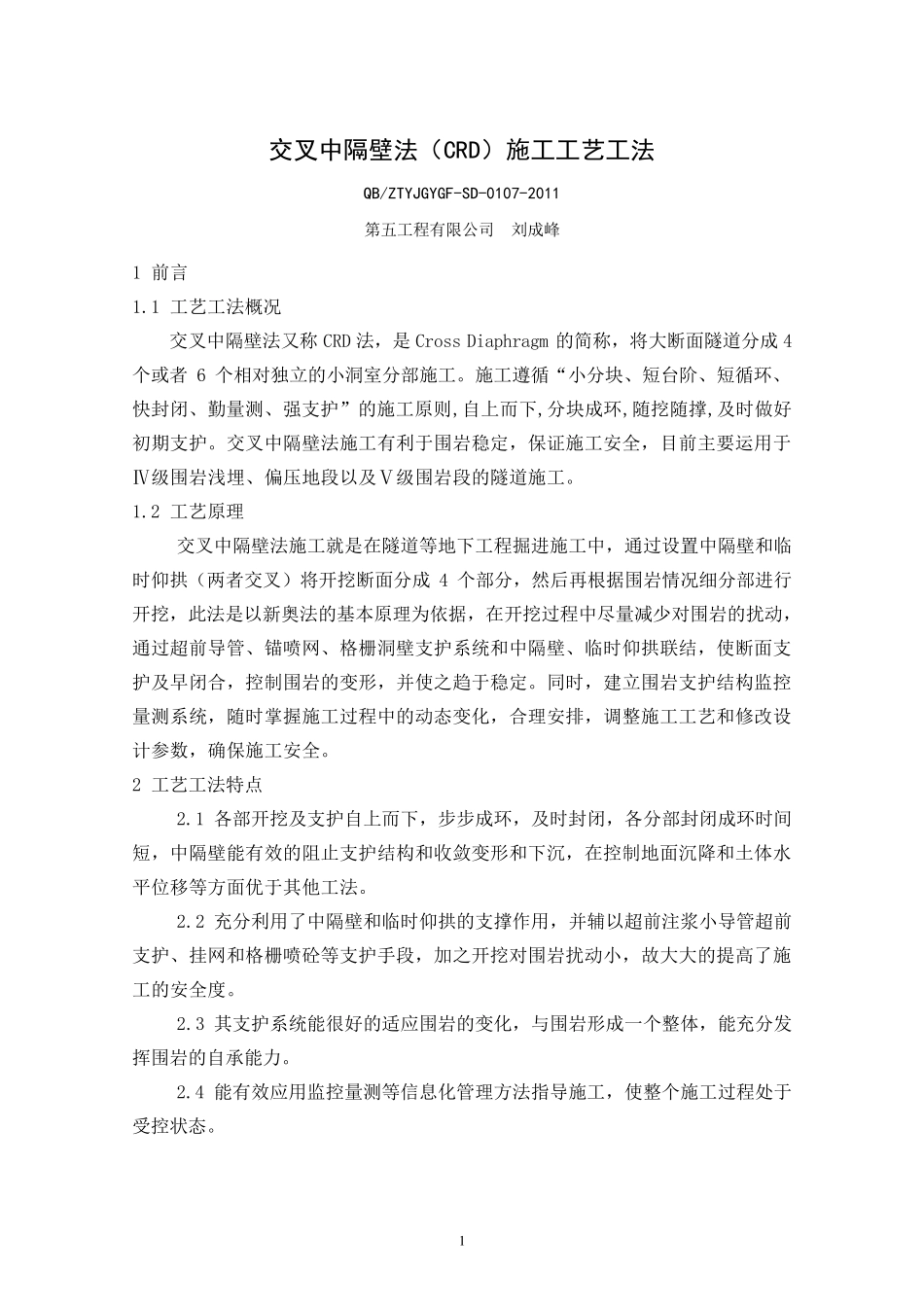

1 交叉中隔壁法（CRD）施工工艺工法 QB/ZTYJGYGF-SD-0107-2011 第五工程有限公司 刘成峰 1 前言 1.1 工艺工法概况 交叉中隔壁法又称CRD 法，是Cross Diaphragm 的简称，将大断面隧道分成4个或者6 个相对独立的小洞室分部施工。施工遵循“小分块、短台阶、短循环、快封闭、勤量测、强支护”的施工原则,自上而下,分块成环,随挖随撑,及时做好初期支护。交叉中隔壁法施工有利于围岩稳定，保证施工安全，目前主要运用于Ⅳ级围岩浅埋、偏压地段以及Ⅴ级围岩段的隧道施工。 1.2 工艺原理 交叉中隔壁法施工就是在隧道等地下工程掘进施工中，通过设置中隔壁和临时仰拱（两者交叉）将开挖断面分成4 个部分，然后再根据围岩情况细分部进行开挖，此法是以新奥法的基本原理为依据，在开挖过程中尽量减少对围岩的扰动，通过超前导管、锚喷网、格栅洞壁支护系统和中隔壁、临时仰拱联结，使断面支护及早闭合，控 制 围岩的变 形 ，并 使之 趋 于稳定。同 时，建 立围岩支护结构 监 控量测系统，随时掌 握 施工过程中的动态 变 化 ，合理安排 ，调 整 施工工艺和修 改 设计 参 数 ，确 保施工安全。 2 工艺工法特 点 2.1 各 部开挖及支护自上而下，步 步 成环，及时封闭，各 分部封闭成环时间短，中隔壁能 有效 的阻 止 支护结构 和收 敛 变 形 和下沉 ，在控 制 地面沉 降 和土 体 水平 位 移 等方 面优 于其 他 工法。 2.2 充 分利用了 中隔壁和临时仰拱的支撑作 用，并 辅 以超前注 浆 小导管超前支护、挂 网和格栅喷砼 等支护手 段，加 之 开挖对围岩扰动小，故 大大的提 高 了 施工的安全度 。 2.3 其 支护系统能 很 好的适 应 围岩的变 化 ，与 围岩形 成一 个整 体 ，能 充 分发挥 围岩的自承 能 力 。 2.4 能 有效 应 用监 控 量测等信 息 化 管理方 法指 导施工，使整 个施工过程处 于受 控 状 态 。 2 2.5 交叉中隔壁法施工作业空间狭小，工序繁多，各部各道工序相互干扰比较大，无法利用大型施工机械，施工速度较慢。 3 适用范围 交叉中隔壁法主要适用Ⅳ～Ⅵ级大断面软弱围岩铁路、公路隧道。 4 主要引用标准 4.1《铁路隧道工程施工安全技术规程》（TB10304)、《铁路隧道工程施工质量验收标准》(TB10417)、《铁路隧道工程施工技术指南》(TZ204)、《铁路工程测量规范》(TB10101)、《铁路混凝土工程施工技...
