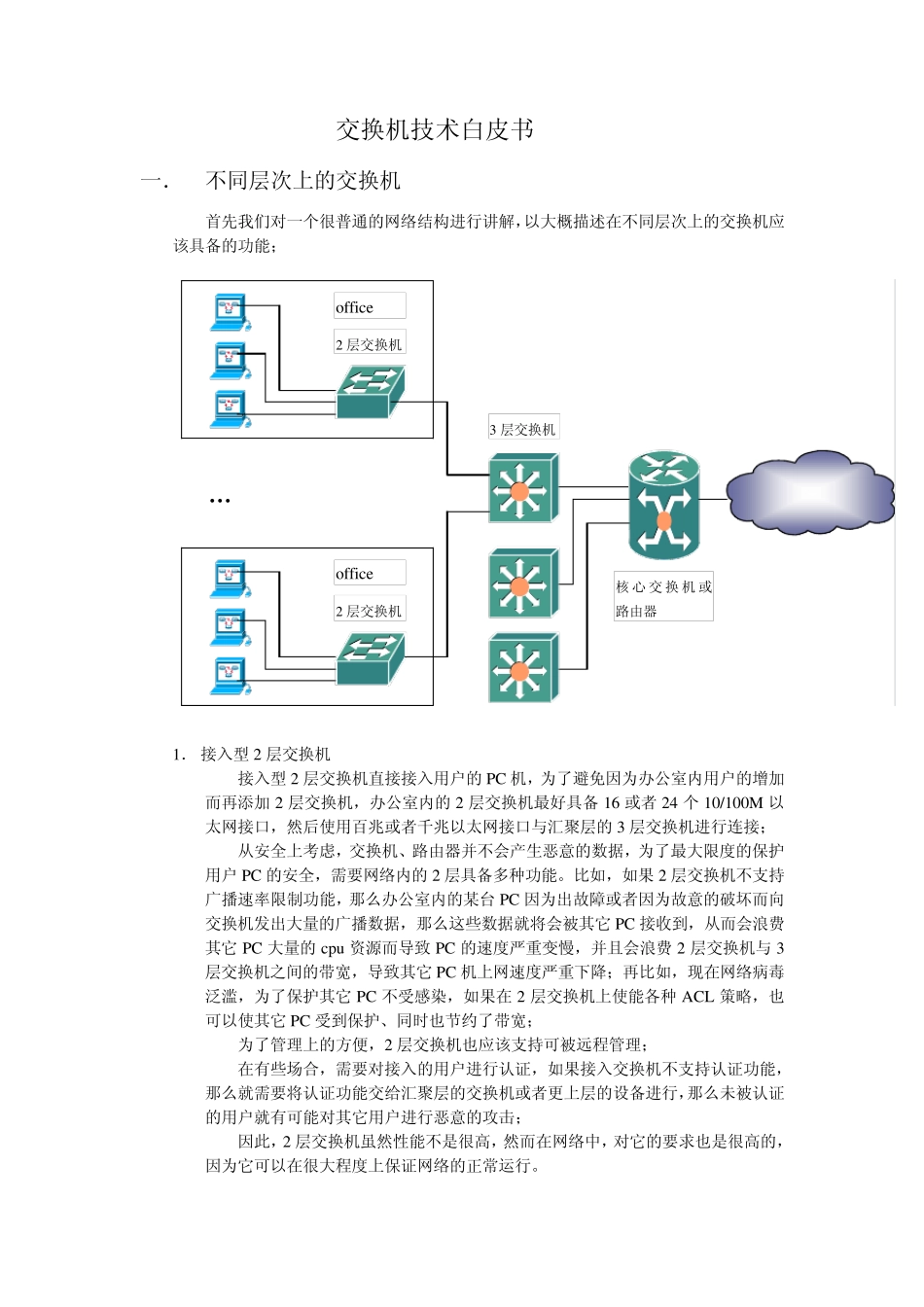

交换机技术白皮书 一． 不同层次上的交换机 首先我们对一个很普通的网络结构进行讲解，以大概描述在不同层次上的交换机应该具备的功能； … 1． 接入型2 层交换机 接入型2 层交换机直接接入用户的PC 机，为了避免因为办公室内用户的增加而再添加2 层交换机，办公室内的2 层交换机最好具备16 或者24 个10/100M 以太网接口，然后使用百兆或者千兆以太网接口与汇聚层的3 层交换机进行连接； 从安全上考虑，交换机、路由器并不会产生恶意的数据，为了最大限度的保护用户PC 的安全，需要网络内的2 层具备多种功能。比如，如果 2 层交换机不支持广播速率限制功能，那么办公室内的某台 PC 因为出故障或者因为故意的破坏而向交换机发出大量的广播数据，那么这些数据就将会被其它 PC 接收到，从而会浪费其它 PC 大量的cp u 资源而导致 PC 的速度严重变慢，并且会浪费 2 层交换机与3层交换机之间的带宽，导致其它 PC 机上网速度严重下降；再比如，现在网络病毒泛滥，为了保护其它 PC 不受感染，如果在2 层交换机上使能各种 ACL 策略，也可以使其它 PC 受到保护、同时也节约了带宽； 为了管理上的方便，2 层交换机也应该支持可被远程管理； 在有些场合，需要对接入的用户进行认证，如果接入交换机不支持认证功能，那么就需要将认证功能交给汇聚层的交换机或者更上层的设备进行，那么未被认证的用户就有可能对其它用户进行恶意的攻击； 因此，2 层交换机虽然性能不是很高，然而在网络中，对它的要求也是很高的，因为它可以在很大程度上保证网络的正常运行。 2 层交换机 o ffice 2 层交换机 o ffice 3 层交换机 核 心 交换机或路由器 2． 汇聚层 3 层以太网交换机 根据网络的大小，汇聚层 3 层以太网交换机的数量上可能不一样，它的功能主要是完成多个子网之间数据的转发（不使用路由器而使用 3 层交换机的原因主要是价格以及转发性能的原因）。需要 3 层交换机来进行子网间数据转发的原因是：一个 LAN 就是一个广播域，如果不划分多个 LAN，就会导致 LAN 内的广播数据报过多而降低网络的性能，导致 LAN 内通信变得很缓慢。 从 3 层交换机在网络中的层次以及功能上看，3 层交换机首要的任务是完成多个子网间数据的快速转发、以及 3 层交换机之间的数据转发。 不使用 2 层交换机作为汇聚交换机的目的是：随着网络的增大，如果 3 层交换仅仅由核心层设备完成，那么就需...
