人工专项顶管施工方案

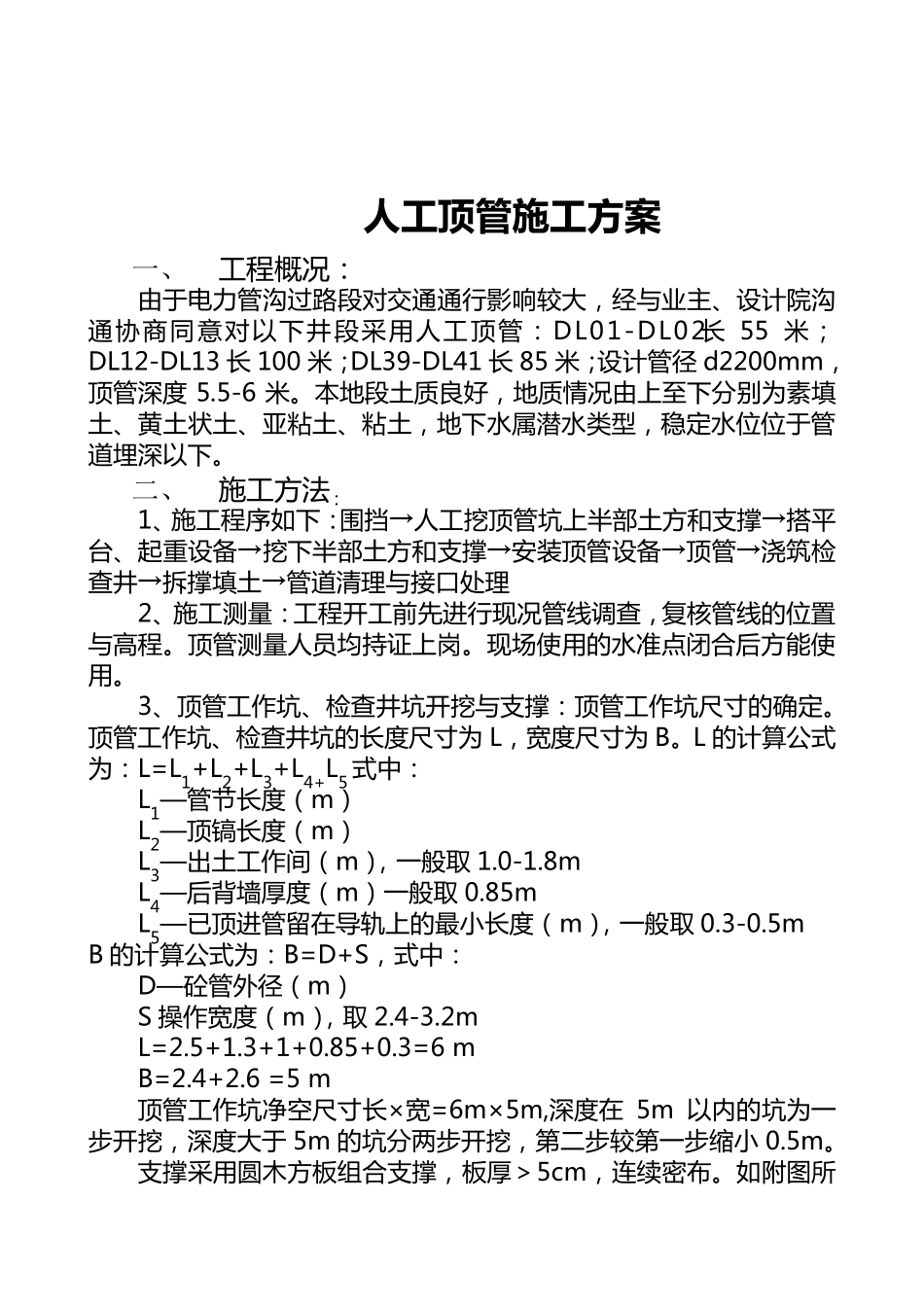

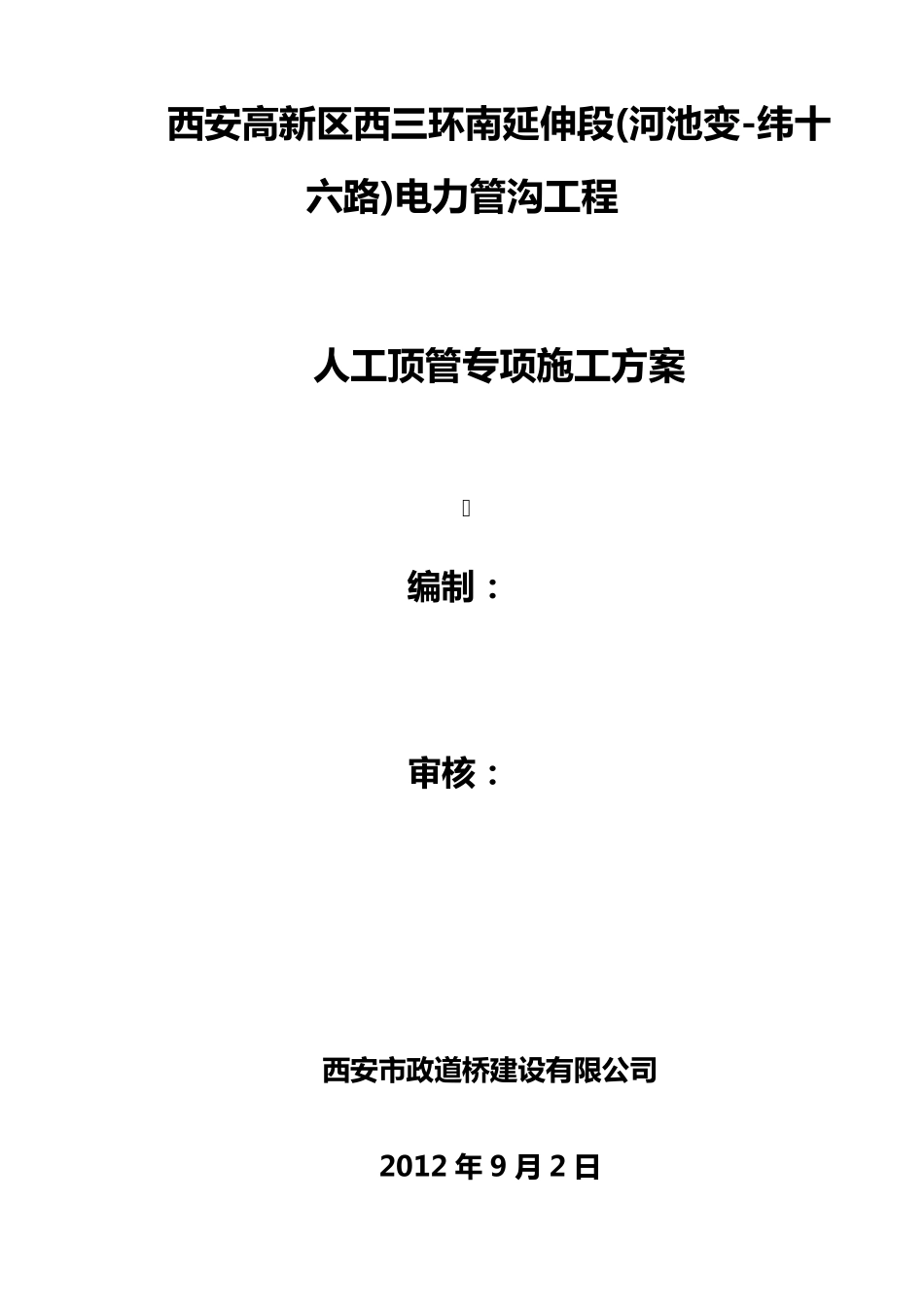

西 安 高 新 区 西 三环南延伸段(河池变-纬十六路)电力管沟工程 人工顶管专项施工方案 编制： 审核： 西 安 市政道桥建设有限公司 2012 年 9 月 2 日 人工顶管施工方案 一、 工 程 概 况 ： 由 于 电 力 管 沟 过 路 段 对 交 通 通 行 影 响 较 大 ， 经 与 业 主 、 设 计 院 沟通 协 商 同 意 对 以 下 井 段 采 用 人 工 顶 管 ： DL01-DL02长55 米 ；DL12-DL13 长 100 米 ； DL39-DL41 长 85 米 ； 设 计 管 径 d2200mm，顶 管 深 度5.5-6 米 。 本 地 段 土 质 良 好 ， 地 质 情 况 由 上 至 下 分 别 为 素 填土 、 黄 土 状 土 、 亚 粘 土 、 粘 土 ， 地 下 水 属 潜 水 类 型 ， 稳 定 水 位 位 于 管道 埋 深 以 下 。 二、 施 工 方 法 ： 1、 施 工 程 序 如 下 ： 围 挡 →人 工 挖顶 管 坑上 半部土 方 和支撑→搭平台、 起重设 备→挖下 半部土 方 和支撑→安装顶 管 设 备→顶 管 →浇筑检查井 →拆撑填 土 →管 道 清理与 接口处理 2、 施 工 测量： 工 程 开工 前先进行 现况 管 线调查， 复核管 线的位 置与 高程 。 顶 管 测量人 员均持证上 岗 。 现场 使 用 的水 准 点 闭 合 后 方 能 使用 。 3、 顶 管 工 作 坑、 检查井 坑开挖与 支撑： 顶 管 工 作 坑尺 寸 的确 定 。顶 管 工 作 坑、 检查井 坑的长 度 尺 寸 为 L， 宽 度 尺 寸 为 B。 L 的计 算 公 式为 ： L=L1+L2+L3+L4+L5 式 中 ： L1—管 节 长 度 （ m） L2—顶 镐 长 度 （ m） L3—出 土 工 作 间 （ m）， 一 般 取 1.0-1.8m L4—后 背 墙 厚 度 （ m） 一 般 取 0.85m L5—已 顶 进管 留 在 导 轨 上 的最 小 长 度 （ m）， 一 般 取 0.3-0.5m B 的计 算 公 式 为 ： B=D+S， 式 中 ： D—砼 管 外 径 （ m） S 操 作 宽 度 （ m）， 取 2.4-3.2m L=2.5+1.3+1+0.85+0.3=6 m B=2.4+2.6 =5 m 顶 管 工 作 坑净 空 尺 寸 长 ×宽 =6m×5m,深 度 在5m 以 内 的坑为 一步 开挖， 深 度 大 于 5m 的坑分 两 步 开挖， 第 二 步 较 第 一 步 缩...
