人工顶管专项施工方案

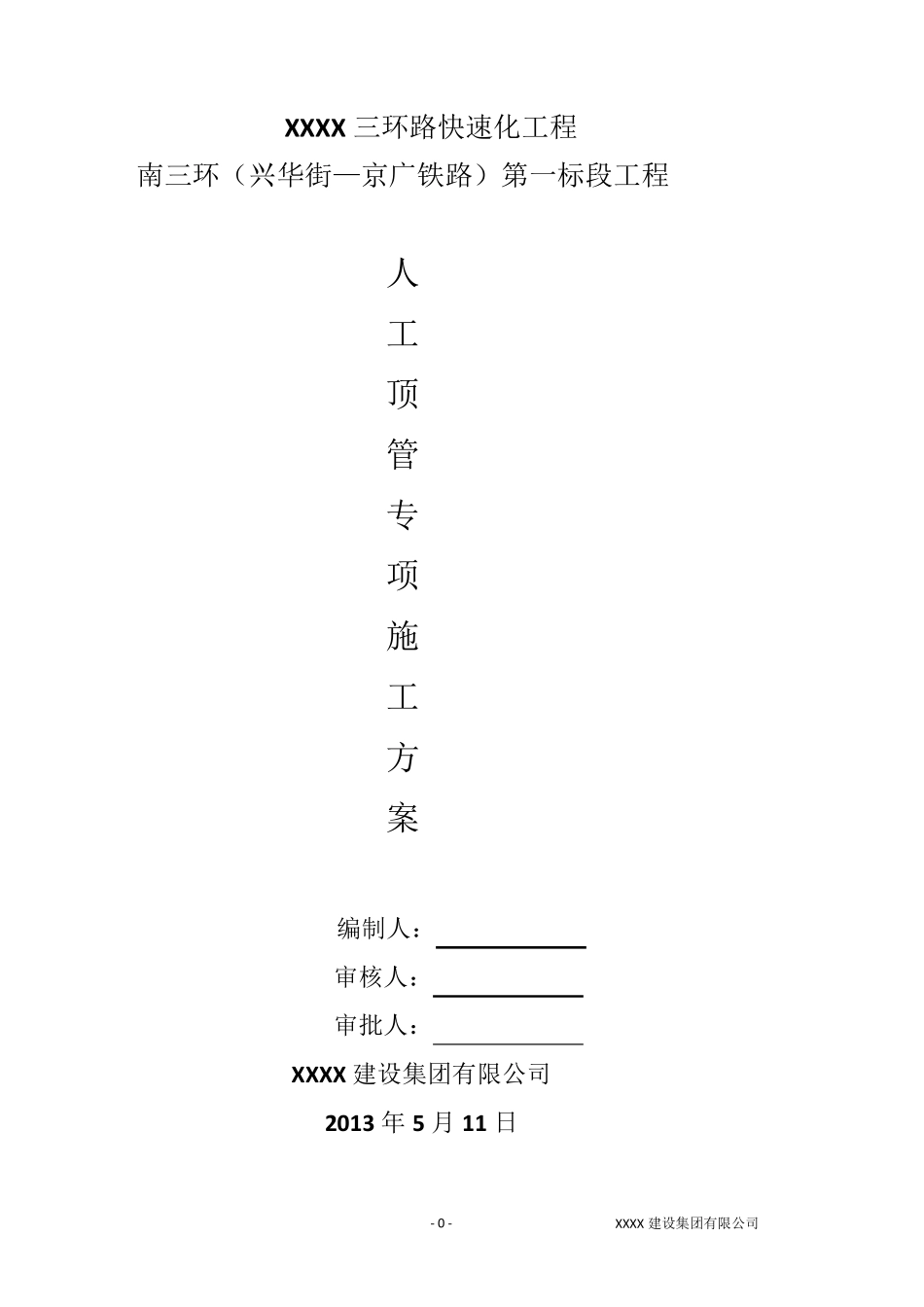

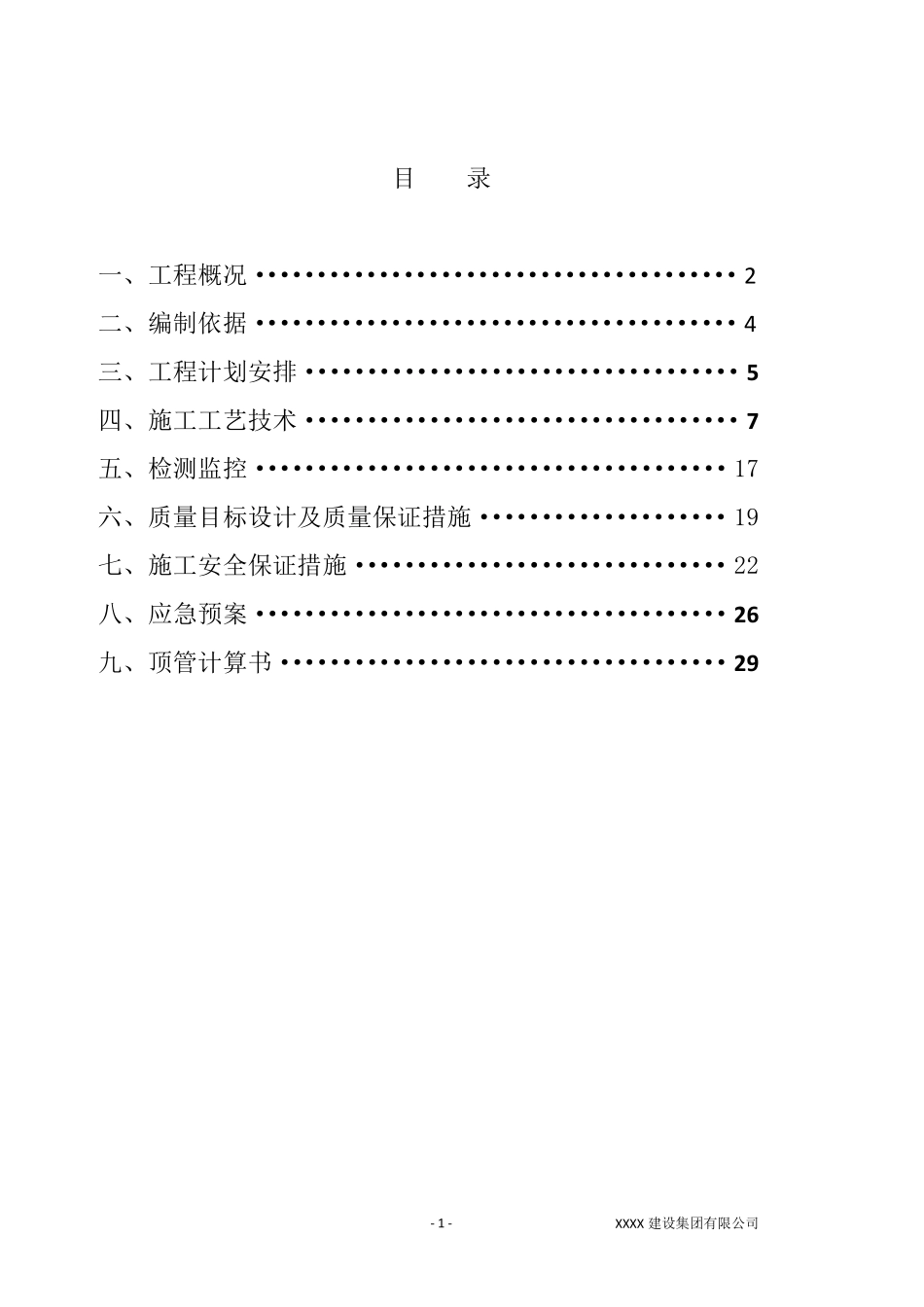

XXXX 建设集团有限公司 - 0 - XXXX 三环路快速化工程 南三环（兴华街—京广铁路）第一标段工程 人 工 顶 管 专 项 施 工 方 案 编制人： 审核人： 审批人： XXXX 建设集团有限公司 2013 年 5 月 11 日 XXXX 建设集团有限公司 - 1 - 目 录 一、工程概况·······································2 二、编制依据·······································4 三、工程计划安排···································5 四、施工工艺技术···································7 五、检测监控······································17 六、质量目标设计及质量保证措施····················19 七、施工安全保证措施······························22 八、应急预案······································26 九、顶管计算书····································29 XXXX 建设集团有限公司 - 2 - 一、 工程概况 1 . 概况 南三环位于XXXX 南部，规划为快速环路。南三环第一标段（兴华街—南溪路）道路全长 1804.322m ，西接嵩山路，中经大学路，东接京广路。大学路道路已实施一起高架桥位于工程范围中段。大学路道路规划二期道路工程即将实施，为避免废弃工程及重复建设，故工程范围不包括大学路二期道路工程所涉及范围（NK0+680—NK1+260），其余路段进行拓宽改造，以利于车辆上下快速路。雨污水工程主要是为了配合 XXXX 南三环线（兴华街—南溪路）快速化工程而实施的雨污水管道工程，并根据 XXXX城市排水专项规划，结合道路沿线排水系统实际情况确定雨污水管道设计方案，解决高架、道路路面排水及道路沿线地区街坊内部的雨、污水的出路，并转输系统上游段雨污水。 表一：顶管施工表 序号 污水管位 管径（m m ） 开挖基坑数（个） 长度（m ） 埋深（m ） 备注 1 NW1----NW4 800 2 118m 5 原管径 d700 XXXX 建设集团有限公司 - 3 - 2 NW5----NW10 900 3 262 5.5 3 K0+010----K0+236 800 3 235 5 原管径d500 4 BW2----BW9...
