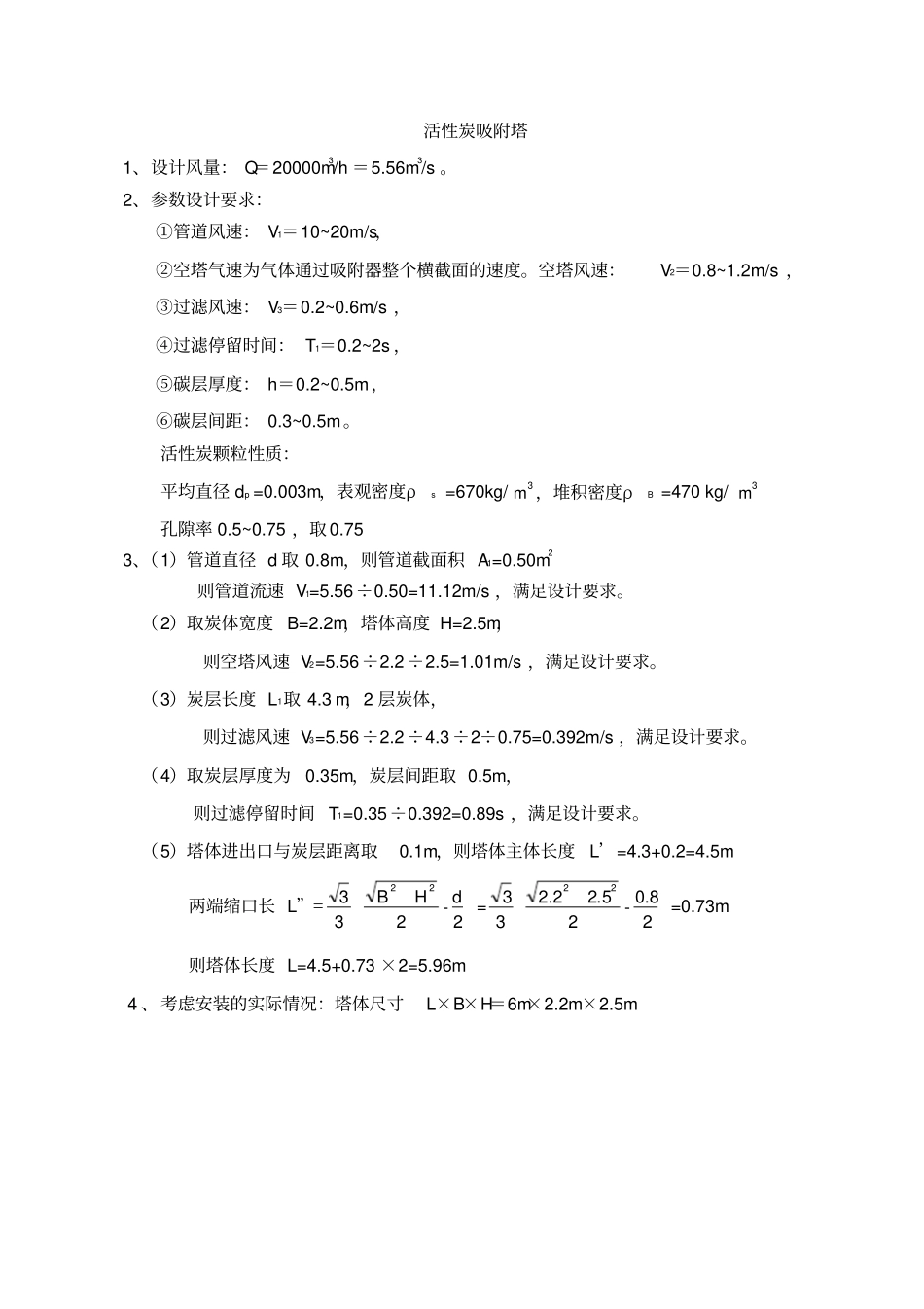

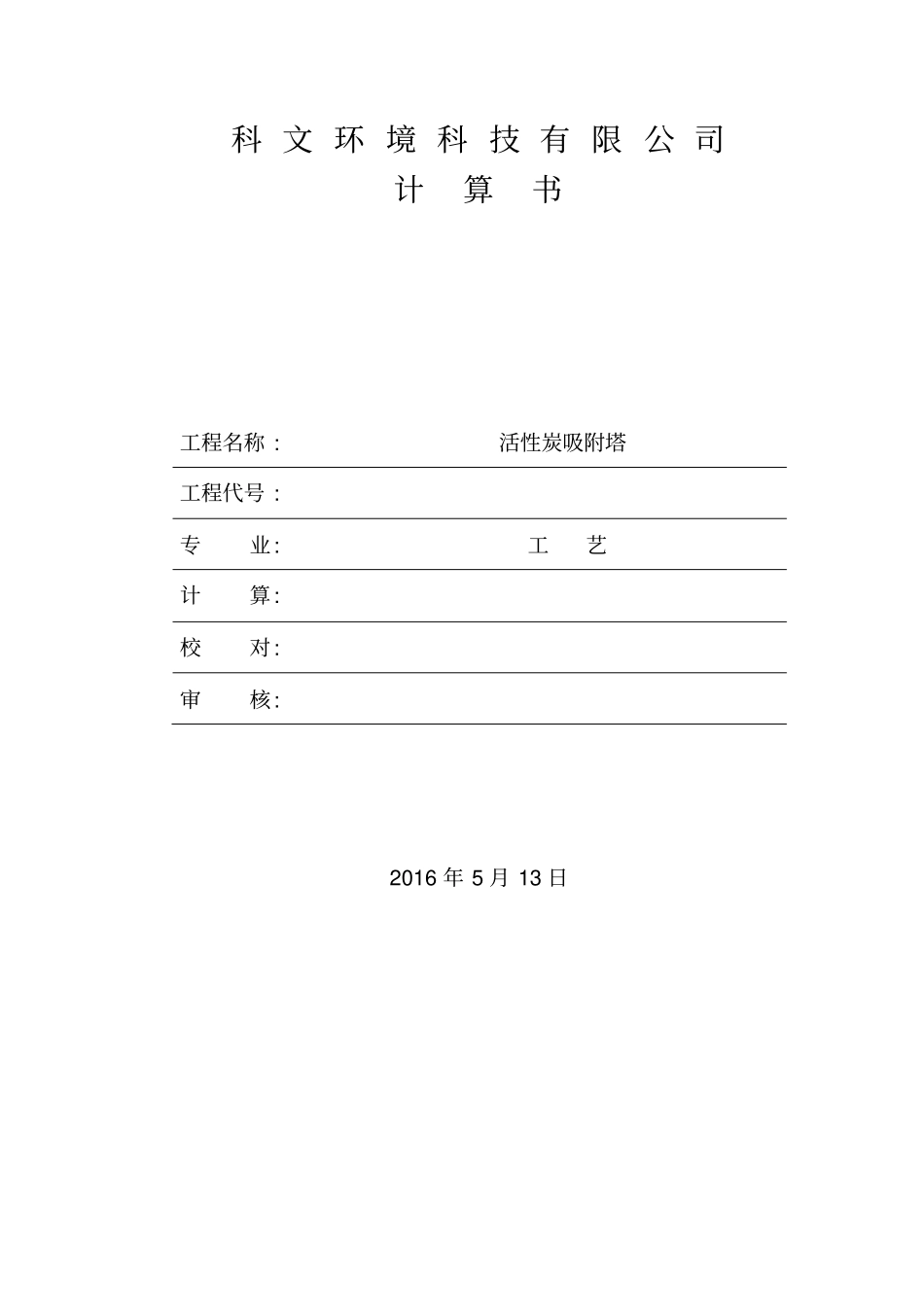

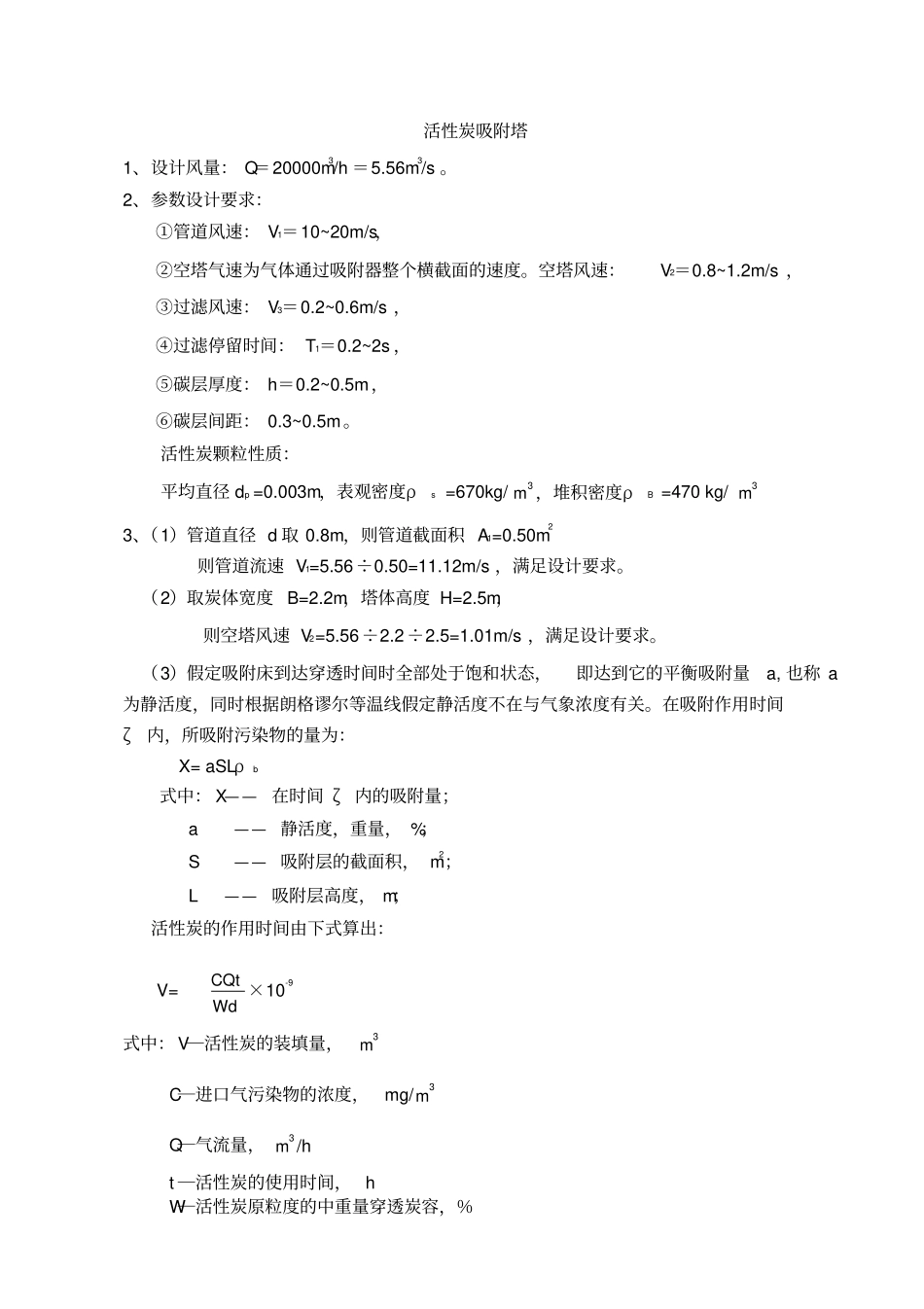

科 文 环 境 科 技 有 限 公 司计算书工程名称 : 活性炭吸附塔工程代号 : 专业: 工艺计算: 校对: 审核: 2016 年 5 月 13 日活性炭吸附塔1、设计风量： Q＝20000m3/h ＝5.56m3/s 。2、参数设计要求：①管道风速： V1＝10~20m/s，②空塔气速为气体通过吸附器整个横截面的速度。空塔风速：V2＝0.8~1.2m/s ，③过滤风速： V3＝0.2~0.6m/s ，④过滤停留时间： T1＝0.2~2s ，⑤碳层厚度： h＝0.2~0.5m，⑥碳层间距： 0.3~0.5m。活性炭颗粒性质：平均直径 dp =0.003m，表观密度ρs =670kg/3m ，堆积密度ρB =470 kg/3m孔隙率 0.5~0.75 ，取 0.75 3、（1）管道直径 d 取 0.8m，则管道截面积 A1=0.50m2则管道流速 V1=5.56÷0.50=11.12m/s ，满足设计要求。（2）取炭体宽度 B=2.2m，塔体高度 H=2.5m，则空塔风速 V2=5.56÷2.2 ÷2.5=1.01m/s ，满足设计要求。（3）炭层长度 L1取 4.3 m，2 层炭体，则过滤风速 V3=5.56÷2.2 ÷4.3 ÷2÷0.75=0.392m/s ，满足设计要求。（4）取炭层厚度为0.35m，炭层间距取 0.5m，则过滤停留时间 T1=0.35÷0.392=0.89s ，满足设计要求。（5）塔体进出口与炭层距离取0.1m，则塔体主体长度L’=4.3+0.2=4.5m两端缩口长 L”=2d-2HB3322=20.8-25.22.23322=0.73m 则塔体长度 L=4.5+0.73 ×2=5.96m 4 、考虑安装的实际情况：塔体尺寸L×B×H＝6m×2.2m×2.5m活性炭吸附塔1、设计风量： Q＝20000m3/h ＝5.56m3/s 。2、参数设计要求：①管道风速： V1＝10~20m/s，②空塔气速为气体通过吸附器整个横截面的速度。空塔风速：V2＝0.8~1.2m/s ，③过滤风速： V3＝0.2~0.6m/s ，④过滤停留时间： T1＝0.2~2s ，⑤碳层厚度： h＝0.2~0.5m，⑥碳层间距： 0.3~0.5m。活性炭颗粒性质：平均直径 dp =0.003m，表观密度ρs =670kg/3m ，堆积密度ρB =470 kg/3m3、（1）管道直径 d 取 0.8m，则管道截面积 A1=0.50m2则管道流速 V1=5.56÷0.50=11.12m/s ，满足设计要求。（2）取炭体宽度 B=2.2m，塔体高度 H=2.5m，则空塔风速 V2=5.56÷2.2 ÷2.5=1.01m/s ，满足设计要求。（3）假定吸附床到达穿透时间时全部处于饱和状态，即达到它的平衡吸附量a, 也称 a 为静活度，同时根据朗格谬尔等温线假定静活度不在与气象浓度有关。在吸附作用时间ζ内，所吸附污染物的量为：X= aSLρb 式中： X——在时间 ζ内的吸附量； a —— 静活度，重量， ...
