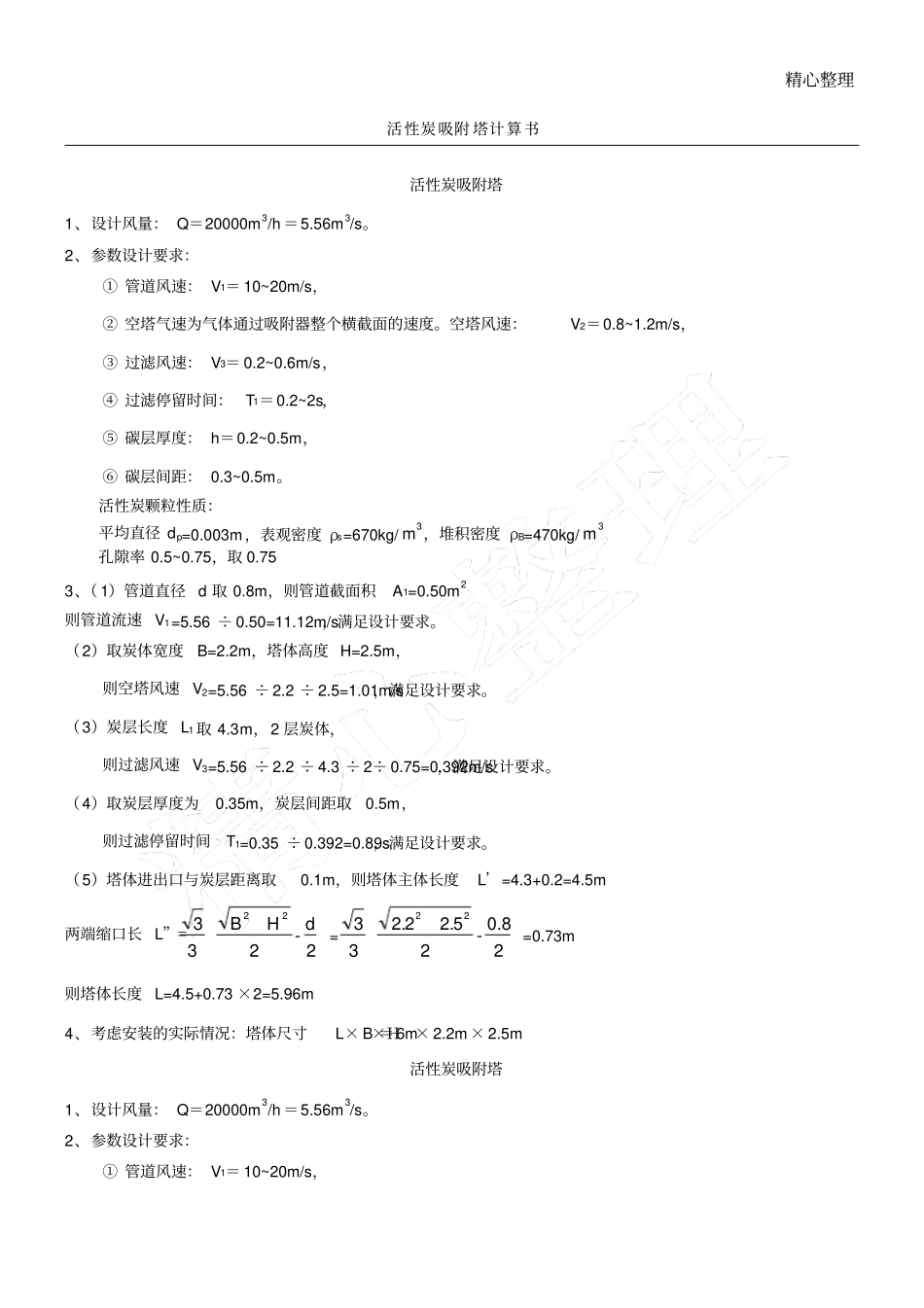

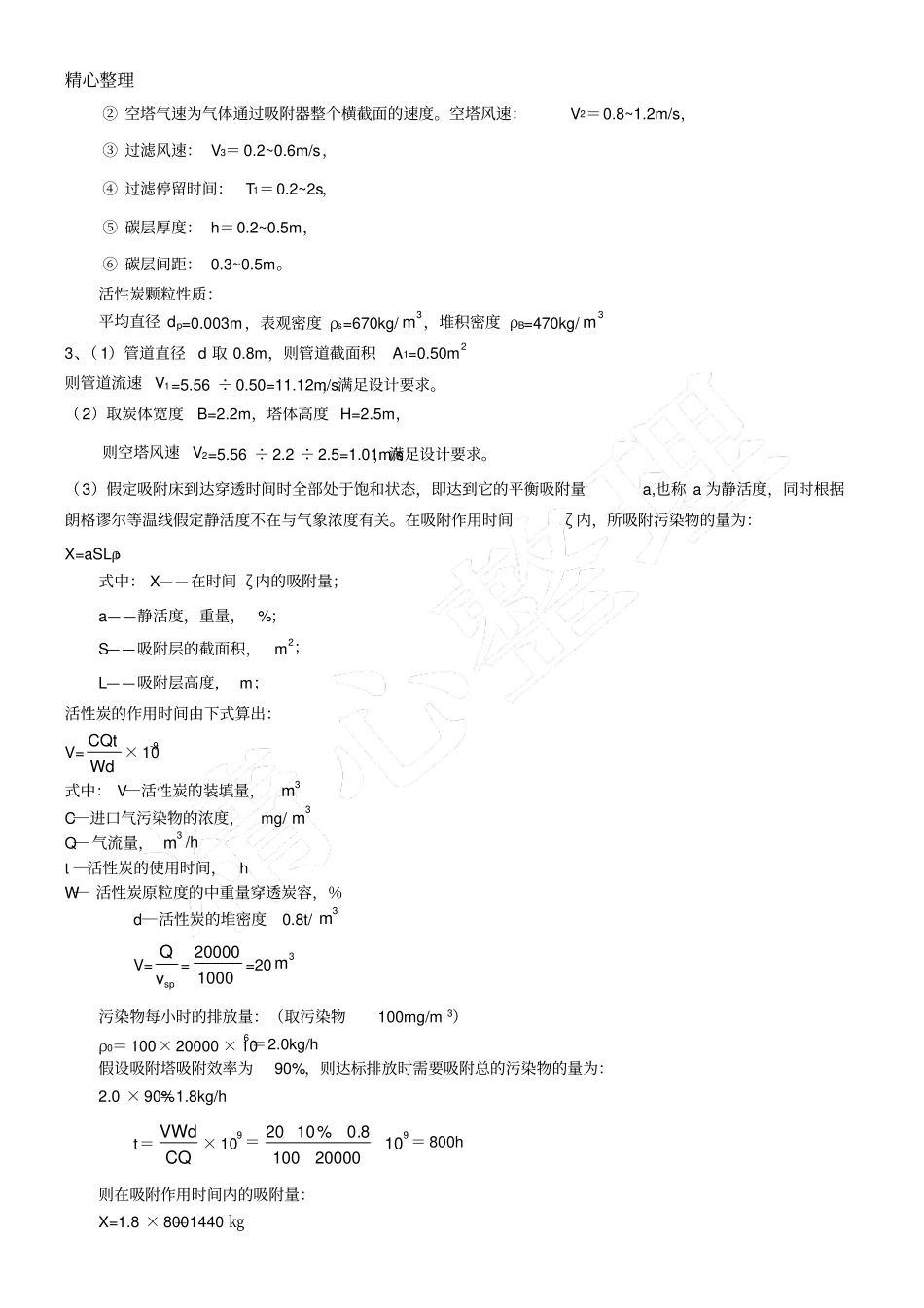

精心整理活性炭吸附 塔计算书活性炭吸附塔1、设计风量： Q＝20000m3/h ＝5.56m3/s。2、参数设计要求：① 管道风速： V1＝ 10~20m/s，② 空塔气速为气体通过吸附器整个横截面的速度。空塔风速：V2＝0.8~1.2m/s，③ 过滤风速： V3＝ 0.2~0.6m/s，④ 过滤停留时间：T1＝0.2~2s，⑤ 碳层厚度： h＝0.2~0.5m，⑥ 碳层间距： 0.3~0.5m。活性炭颗粒性质：平均直径 dp=0.003m，表观密度 ρs=670kg/3m ，堆积密度 ρB=470kg/3m孔隙率 0.5~0.75，取 0.75 3、（ 1）管道直径d 取 0.8m，则管道截面积A1=0.50m2则管道流速V1=5.56 ÷ 0.50=11.12m/s，满足设计要求。（2）取炭体宽度B=2.2m，塔体高度 H=2.5m，则空塔风速V2=5.56 ÷ 2.2 ÷ 2.5=1.01m/s，满足设计要求。（3）炭层长度L1 取 4.3m，2 层炭体，则过滤风速V3=5.56 ÷ 2.2 ÷ 4.3 ÷ 2÷ 0.75=0.392m/s，满足设计要求。（4）取炭层厚度为0.35m，炭层间距取0.5m，则过滤停留时间T1=0.35 ÷ 0.392=0.89s，满足设计要求。（5）塔体进出口与炭层距离取0.1m，则塔体主体长度L’=4.3+0.2=4.5m两端缩口长L”=2d-2HB3322=20.8-25.22.23322=0.73m 则塔体长度L=4.5+0.73 ×2=5.96m 4、考虑安装的实际情况：塔体尺寸L× B×H＝6m× 2.2m × 2.5m 活性炭吸附塔1、设计风量： Q＝20000m3/h ＝5.56m3/s。2、参数设计要求：① 管道风速： V1＝ 10~20m/s，精心整理② 空塔气速为气体通过吸附器整个横截面的速度。空塔风速：V2＝0.8~1.2m/s，③ 过滤风速： V3＝ 0.2~0.6m/s，④ 过滤停留时间：T1＝0.2~2s，⑤ 碳层厚度： h＝0.2~0.5m，⑥ 碳层间距： 0.3~0.5m。活性炭颗粒性质：平均直径 dp=0.003m，表观密度 ρs=670kg/3m ，堆积密度 ρB=470kg/3m3、（ 1）管道直径d 取 0.8m，则管道截面积A1=0.50m2则管道流速V1=5.56 ÷ 0.50=11.12m/s，满足设计要求。（2）取炭体宽度B=2.2m，塔体高度 H=2.5m，则空塔风速V2=5.56 ÷ 2.2 ÷ 2.5=1.01m/s，满足设计要求。（3）假定吸附床到达穿透时间时全部处于饱和状态，即达到它的平衡吸附量a,也称 a 为静活度，同时根据朗格谬尔等温线假定静活度不在与气象浓度有关。在吸附作用时间ζ 内，所吸附污染物的量为：X=aSLρb式中： X——在时间 ζ 内的吸附量；a——静活度，重量，%；S——吸附层的截面积，m2；L——吸附层高度， m；活性炭的作用时间由下式算出：V=WdCQt × 10-9式中： V―...
