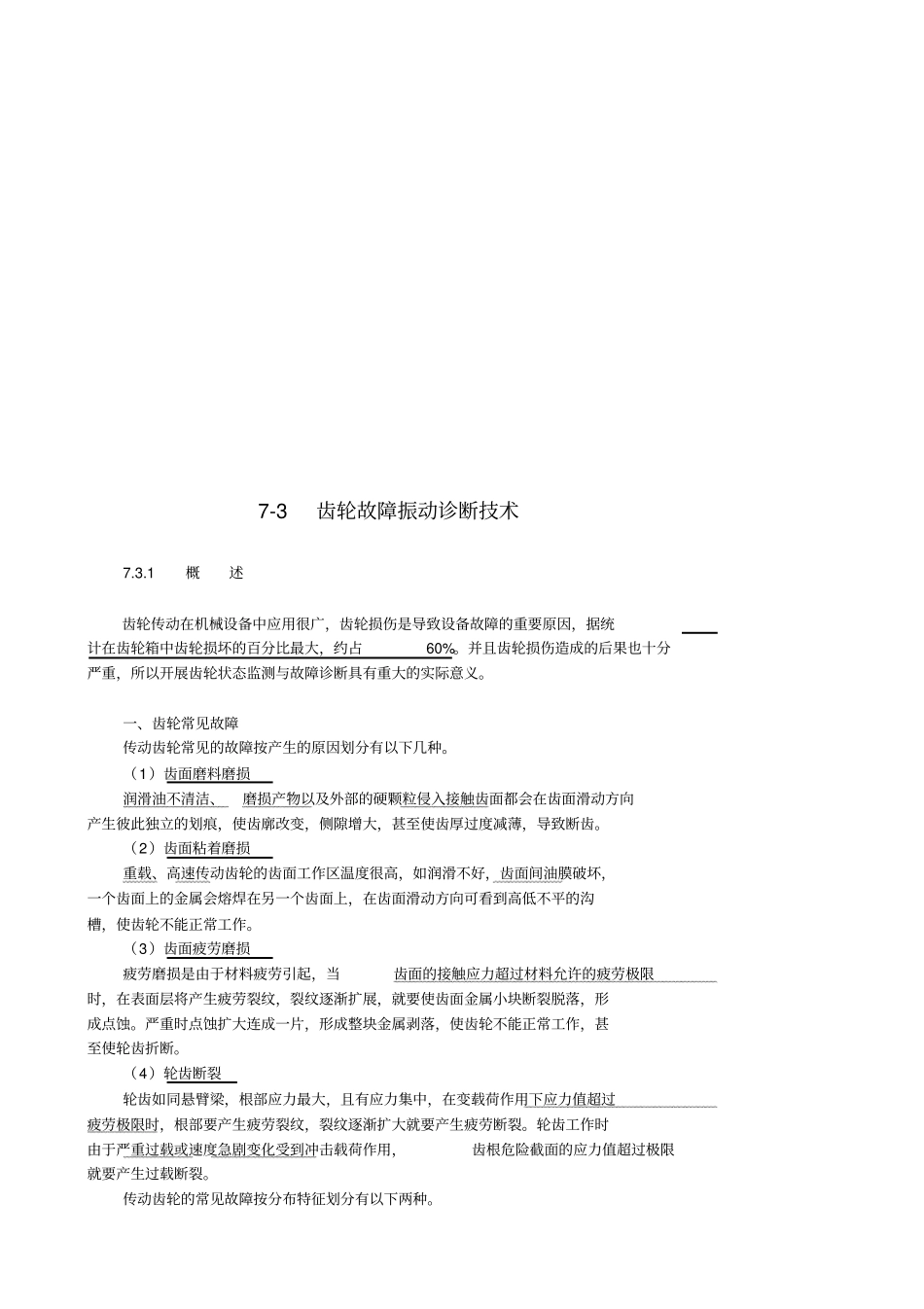

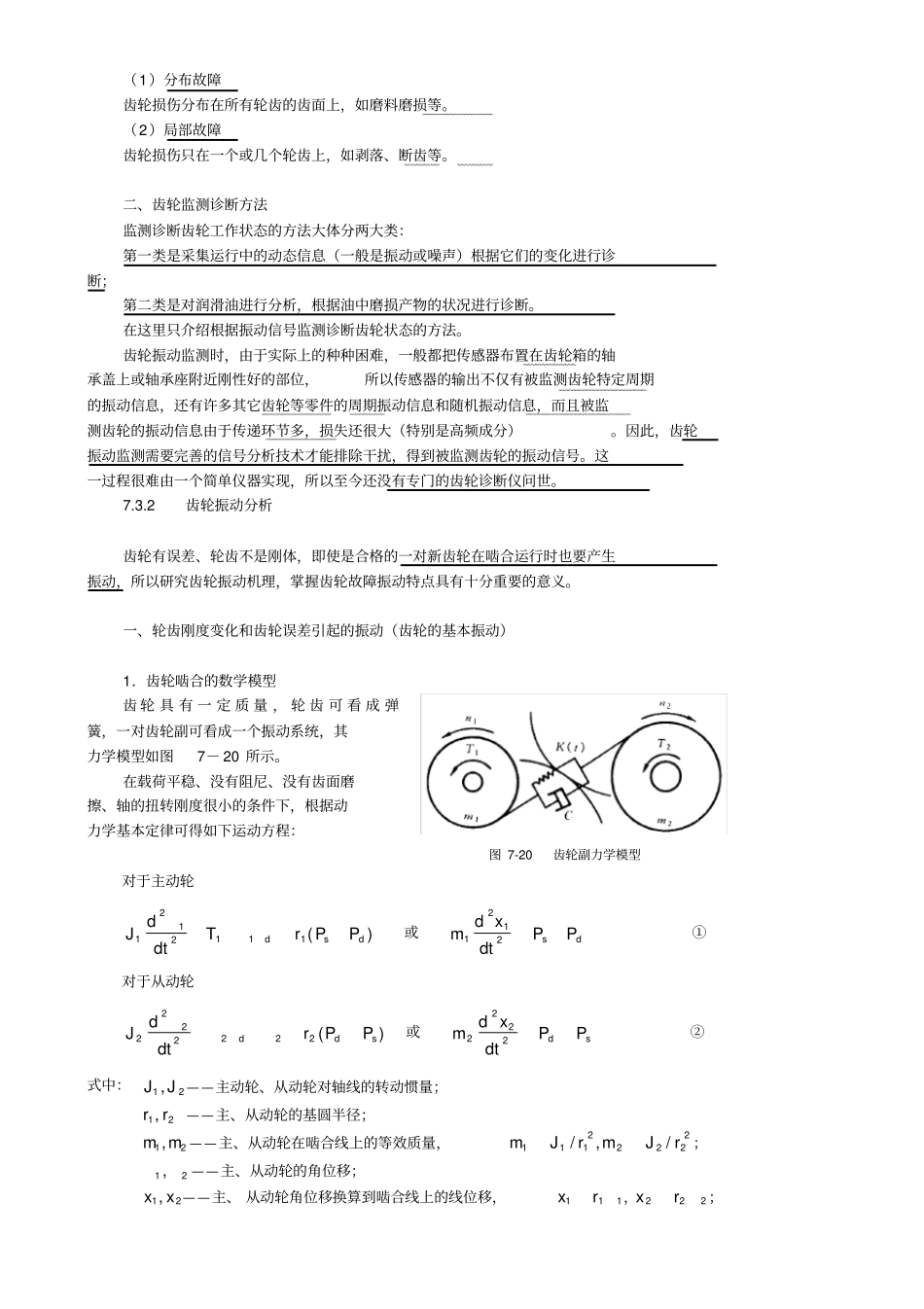

7-3 齿轮故障振动诊断技术7.3.1 概述齿轮传动在机械设备中应用很广，齿轮损伤是导致设备故障的重要原因，据统计在齿轮箱中齿轮损坏的百分比最大，约占60%。并且齿轮损伤造成的后果也十分严重，所以开展齿轮状态监测与故障诊断具有重大的实际意义。一、齿轮常见故障传动齿轮常见的故障按产生的原因划分有以下几种。（1）齿面磨料磨损润滑油不清洁、磨损产物以及外部的硬颗粒侵入接触齿面都会在齿面滑动方向产生彼此独立的划痕，使齿廓改变，侧隙增大，甚至使齿厚过度减薄，导致断齿。（2）齿面粘着磨损重载、高速传动齿轮的齿面工作区温度很高，如润滑不好，齿面间油膜破坏，一个齿面上的金属会熔焊在另一个齿面上，在齿面滑动方向可看到高低不平的沟槽，使齿轮不能正常工作。（3）齿面疲劳磨损疲劳磨损是由于材料疲劳引起，当齿面的接触应力超过材料允许的疲劳极限时，在表面层将产生疲劳裂纹，裂纹逐渐扩展，就要使齿面金属小块断裂脱落，形成点蚀。严重时点蚀扩大连成一片，形成整块金属剥落，使齿轮不能正常工作，甚至使轮齿折断。（4）轮齿断裂轮齿如同悬臂梁，根部应力最大，且有应力集中，在变载荷作用下应力值超过疲劳极限时，根部要产生疲劳裂纹，裂纹逐渐扩大就要产生疲劳断裂。轮齿工作时由于严重过载或速度急剧变化受到冲击载荷作用，齿根危险截面的应力值超过极限就要产生过载断裂。传动齿轮的常见故障按分布特征划分有以下两种。（1）分布故障齿轮损伤分布在所有轮齿的齿面上，如磨料磨损等。（2）局部故障齿轮损伤只在一个或几个轮齿上，如剥落、断齿等。二、齿轮监测诊断方法监测诊断齿轮工作状态的方法大体分两大类：第一类是采集运行中的动态信息（一般是振动或噪声）根据它们的变化进行诊断；第二类是对润滑油进行分析，根据油中磨损产物的状况进行诊断。在这里只介绍根据振动信号监测诊断齿轮状态的方法。齿轮振动监测时，由于实际上的种种困难，一般都把传感器布置在齿轮箱的轴承盖上或轴承座附近刚性好的部位，所以传感器的输出不仅有被监测齿轮特定周期的振动信息，还有许多其它齿轮等零件的周期振动信息和随机振动信息，而且被监测齿轮的振动信息由于传递环节多，损失还很大（特别是高频成分）。因此，齿轮振动监测需要完善的信号分析技术才能排除干扰，得到被监测齿轮的振动信号。这一过程很难由一个简单仪器实现，所以至今还没有专门的齿轮诊断仪问世。7.3.2 齿轮振动分析齿轮有误差、轮齿不是刚体，即使是合格的一对...
