海上油气田开发工程仪电讯系统设计指引电伴热

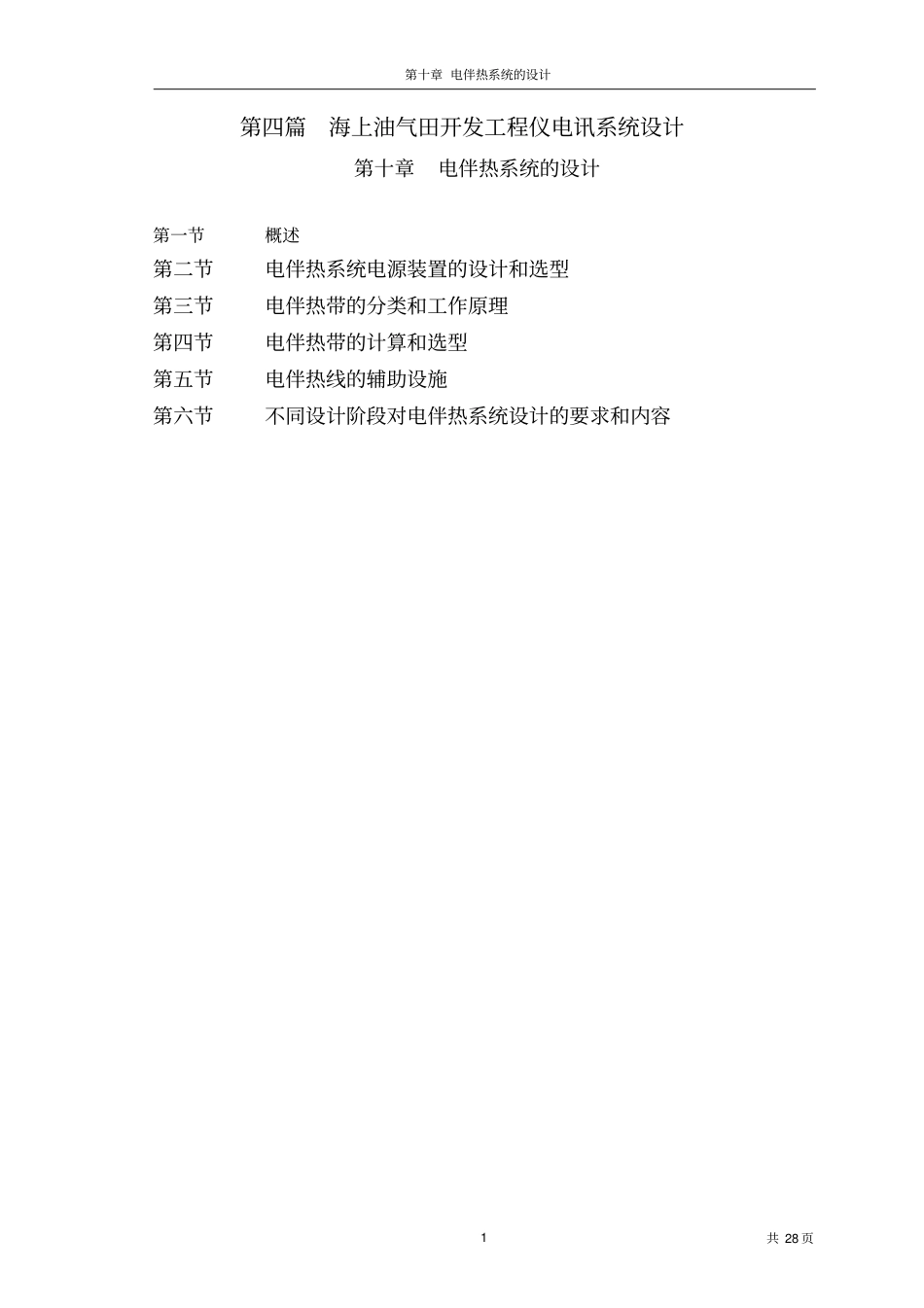

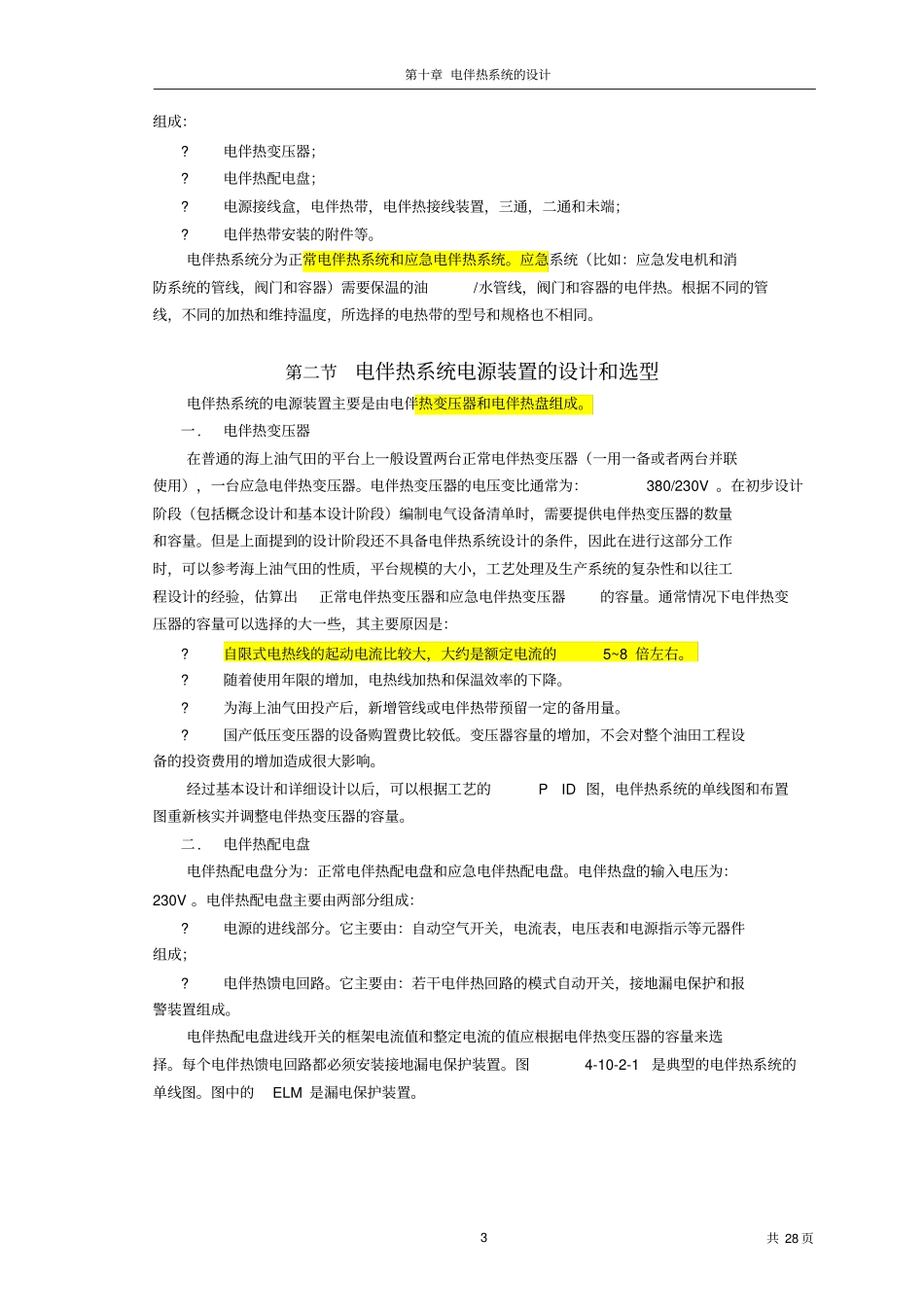

第十章 电伴热系统的设计共 28 页1 第四篇海上油气田开发工程仪电讯系统设计第十章电伴热系统的设计第一节概述第二节电伴热系统电源装置的设计和选型第三节电伴热带的分类和工作原理第四节电伴热带的计算和选型第五节电伴热线的辅助设施第六节不同设计阶段对电伴热系统设计的要求和内容第十章 电伴热系统的设计共 28 页2 第十章 电伴热系统的设计第一节概述海上油气田开发工程的电伴热系统的主要作用是：防止工艺生产设施和生活设施的各种油管线，排污管线，水管线和部分放空管线，阀门和容器等冻结而提供温度的加热和维持温度的系统。这个温度加热和温度维持的系统主要采用的是电伴热带（线）或电伴热板对上述管线和容器进行加热和保温，所以称之为电伴热系统 。电伴热系统的电伴热带或电伴热板可使管线和容器内的液体在冬天时的温度维持在50C 左右或者更高，从而保证液体不冻结，管线不堵塞，不接蜡。一.电伴热与电加热的区别1.电伴热技术是利用电伴热带或电伴热板接通电源后，将电能变为热能。在管线或容器的表面来补偿被伴热物体在工艺处理和生产过程中所散失的热量，以维持介质温度在某一范围内。通常，用于电伴热系统的加热和维持的温度低于150 0C。2.电加热是用电热材料（电阻丝，硅碳棒或管状电加热元件）接通电源后，将电能转变为热能。它安装在容器或罐体的内部来提高被加热物体在工艺处理和生产过程中所需要的热量，以保证介质温度提高到某一指定值或较小的范围内。通常，采用电加热器加热的介质温度大约为300~7000C 左右。3.电伴热所需要的电功率通常大大低于电加热器。4.电伴热在线长度方向均匀放热或大面积上均匀放热，而电加热是在一个点或小面积上高度集中放热。5.电伴热主要用于对管线，管线上的阀门和容器的防冻，防凝和保温。电加热器的作用是对容器或罐体内的液体加热，或者对有限空间内的空气加热用来干燥某些物体。电伴热与传统的蒸汽伴热比较，它简单，方便，若效率高，投资少。二.电伴热的优点电伴热与传统的蒸汽伴热相比较，主要有以下的优点：1.电伴热装置简单，发热均匀，温度准确，反应快速，可实现远控及遥控，便于实现自动化管理。2.可靠性高，具有防爆，防火及全天候工作性能，使用寿命长，传输无泄露，不污染空气。3.节约能源，电伴热的换热率 可达90%~96% 以上，而蒸汽伴热的换热率只能达到40%~60% 。4.采用蒸汽或热水伴热时，为了保证管线远点的温度以及考虑沿途传输热损及泄漏，必须在近点进行...
