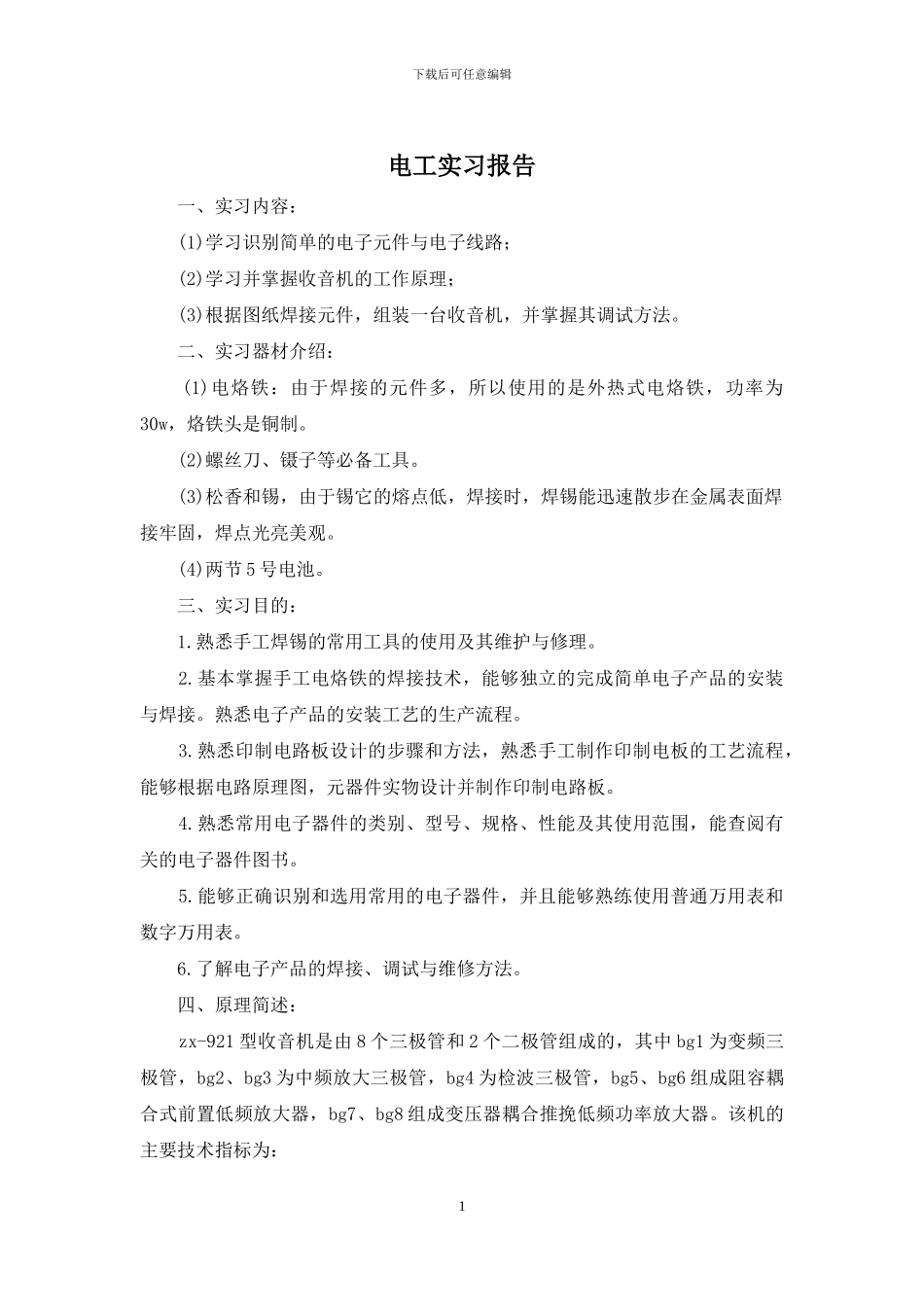

电工实习报告

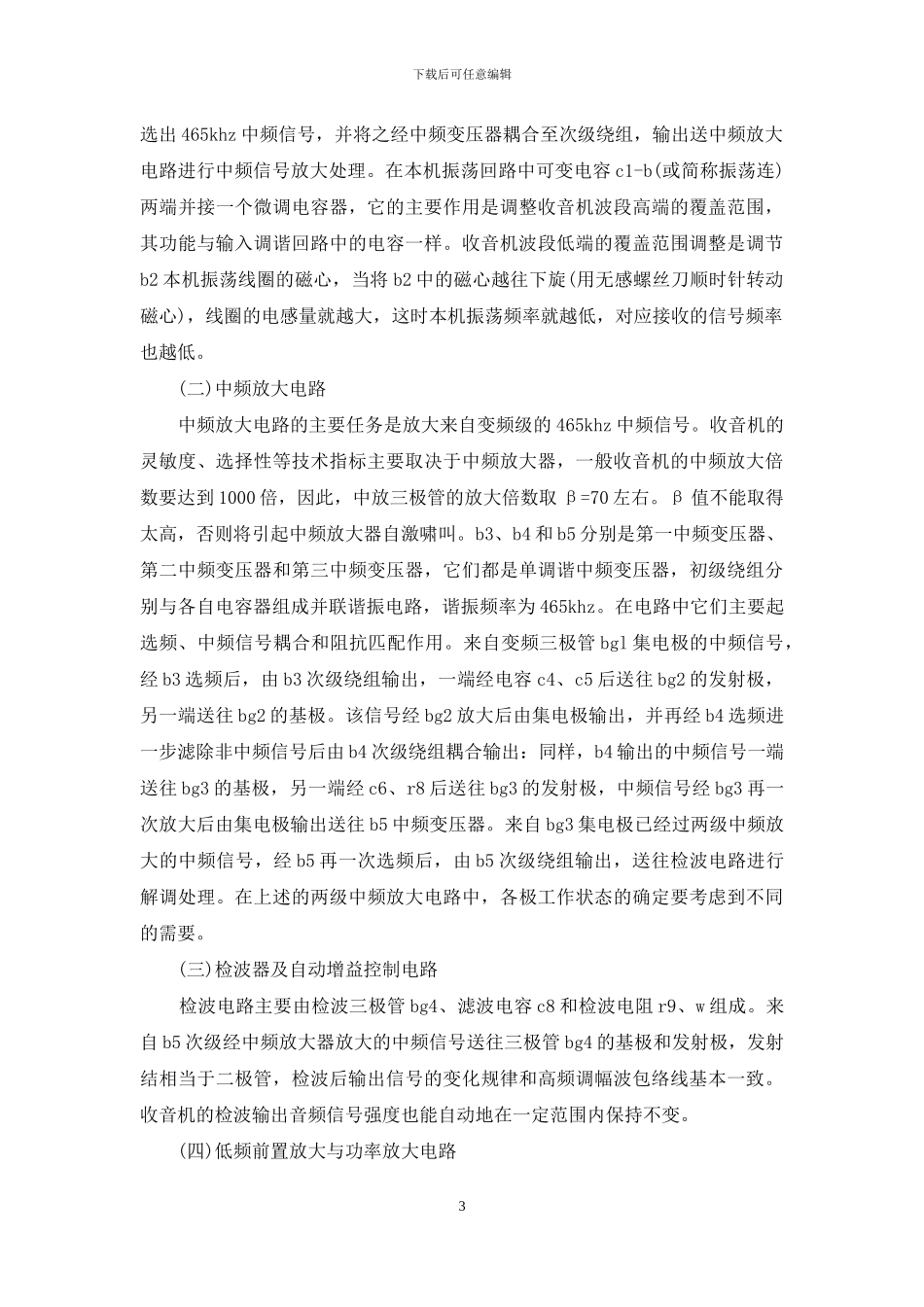

下载后可任意编辑电工实习报告 一、实习内容： (1)学习识别简单的电子元件与电子线路； (2)学习并掌握收音机的工作原理； (3)根据图纸焊接元件，组装一台收音机，并掌握其调试方法。 二、实习器材介绍： (1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。 (2)螺丝刀、镊子等必备工具。 (3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。 (4)两节 5 号电池。 三、实习目的： 1.熟悉手工焊锡的常用工具的使用及其维护与修理。 2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。 3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。 4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。 5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。 6.了解电子产品的焊接、调试与维修方法。 四、原理简述： zx-921 型收音机是由 8 个三极管和 2 个二极管组成的，其中 bg1 为变频三极管，bg2、bg3 为中频放大三极管，bg4 为检波三极管，bg5、bg6 组成阻容耦合式前置低频放大器，bg7、bg8 组成变压器耦合推挽低频功率放大器。该机的主要技术指标为： 1下载后可任意编辑 频率范围：中波 530～1605kh z 中频：465kh z 灵敏度：小于 lmv／m 选择性：大于 16db 输出功率：56mw～140mw 电源：1.5×2v(1.5v 干电池二节) zx-921 型收音机电路原理图 (一)调谐、变频电路 l1（线圈）从磁性天线(磁棒)上感应出的电台信号，经由 l1 和 cl-a（双联电容）组成的输入调谐回路选择后，只剩下需要的电台信号，该信号耦合给l2（线圈），并由 l2 送 bg1 的基极和发射极。由于调谐回路阻抗高，约为100kω，三极管输入阻抗低，约为 1～2kω。要使它们的阻抗匹配，使信号输出最大，就必须适当选择 l1 与 l2 的圈数比，一般取 l1 为 60～80 圈，l2 取 l1的十分之一左右。以改变输人回路的高端谐振频率，使之始终低于本机振荡频率 465khz。所以微调电容 c 主要用于调整波段高端的接收灵敏度。相反，微调电容 c 对波段低端接收灵敏度的影响微小，这是因为在波段低端双连可变电容器 cl-a 几乎全部旋进，这时 cl-a 的电容量很大...
