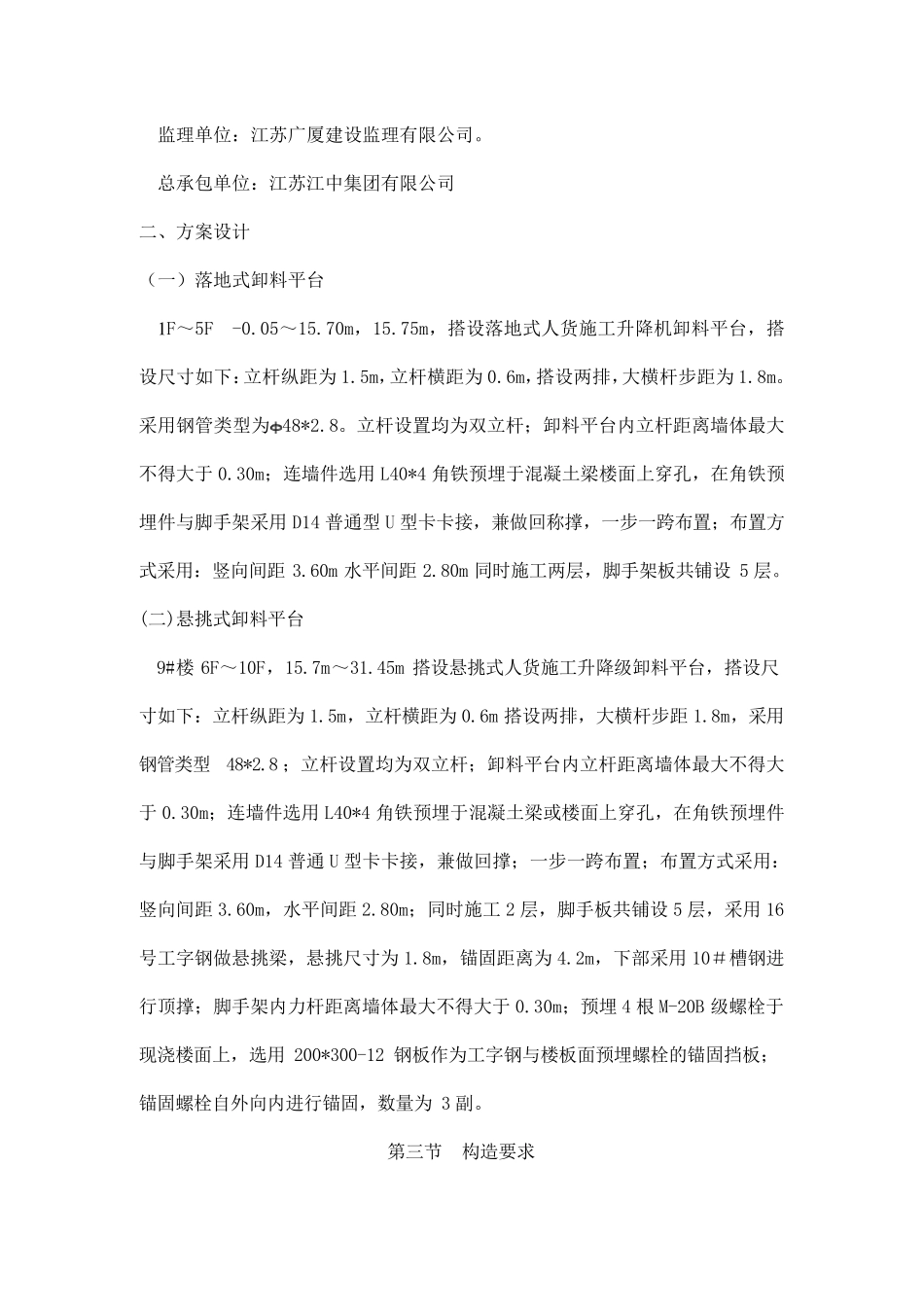

人货施工升降机卸料平台专项方案 第一节 编制依据 （1）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）中国建筑工业出版社 （2）《建筑结构荷载规范》（GB50007-2002）中国建筑工业出版社 （3）《建筑地基基础设计规范》（GB50007-2002）中国建筑工业出版社 （4）《钢结构设计规范》（GB50017-2003）中国建筑工业出版社 （5）《建筑施工安全检查标准》（JGJ59-99）中国建筑工业出版社 （6）《建筑施工计算手册》江正荣著 中国建筑工业出版社 （7）《建筑施工手册》第四版 中国建筑工业出版社 （8）《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社 （9）施工组织设计 （10）建筑与结构施工图 第二节 工程概况 一、工程关系 吉田国际广场 9#、10#、11#楼住宅及地下车库工程；属于框架、剪力墙结构;地上 22 层（9＃局部 24 层）、22 层、32 层;地下 2 层；建筑高度：9#房高 67.9m（局部 79.55m）、10#房高 67.7m、11#房高 104.5m。标准层层高：3.000m（10＃、11＃），3.15m（9＃） ；总建筑面积：60832.14 ㎡； 建设单位：吉田建设开发（昆山）有限公司。 设计单位：建学建筑与工程设计所有限公司 大原建筑设计咨询（上海）有限公司。 监理单位：江苏广厦建设监理有限公司。 总承包单位：江苏江中集团有限公司 二、方案设计 （一）落地式卸料平台 1 F～5F -0.05～15.70m，15.75m，搭设落地式人货施工升降机卸料平台，搭设尺寸如下：立杆纵距为 1.5m，立杆横距为 0.6m，搭设两排，大横杆步距为 1.8m。采用钢管类型为 48*2.8。立杆设置均为双立杆；卸料平台内立杆距离墙体最大不得大于 0.30m；连墙件选用 L40*4 角铁预埋于混凝土梁楼面上穿孔，在角铁预埋件与脚手架采用 D14 普通型 U 型卡卡接，兼做回称撑，一步一跨布置；布置方式采用：竖向间距 3.60m 水平间距 2.80m 同时施工两层，脚手架板共铺设5 层。 (二)悬挑式卸料平台 9#楼 6F～10F，15.7m～31.45m 搭设悬挑式人货施工升降级卸料平台，搭设尺寸如下：立杆纵距为 1.5m，立杆横距为 0.6m 搭设两排，大横杆步距 1.8m，采用钢管类型48*2.8 ；立杆设置均为双立杆；卸料平台内立杆距离墙体最大不得大于 0.30m；连墙件选用 L40*4 角铁预埋于混凝土梁或楼面上穿孔，在角铁预埋件与脚手架采用 D14 普通 U 型卡卡接，兼做回撑；一步一跨布置；布置方式采用：竖向间距 3.60m，水平间距 2.80m...
