人防防护门检验规程

人防防护门检验规程_第1页
1/14

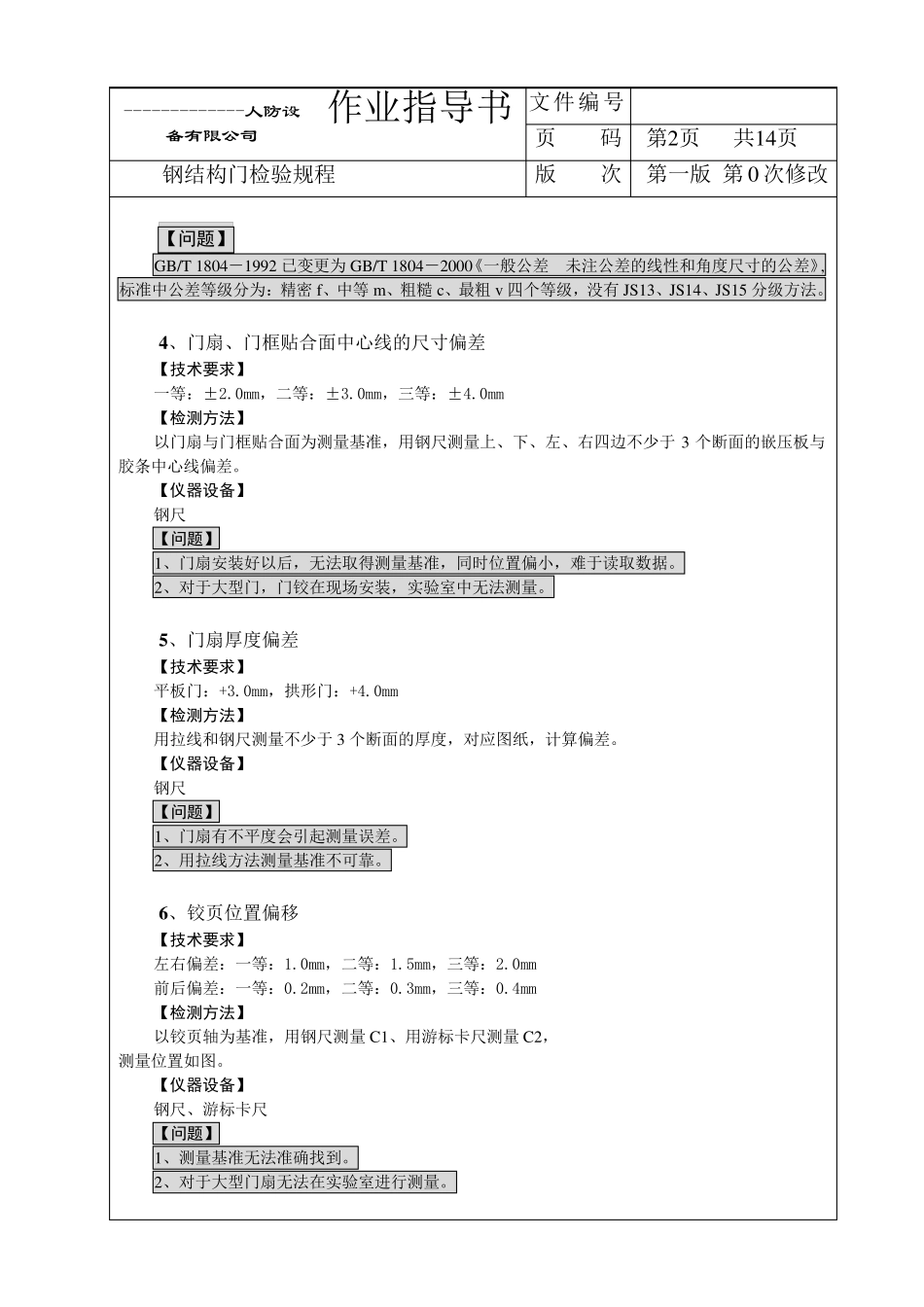

人防防护门检验规程_第2页
2/14

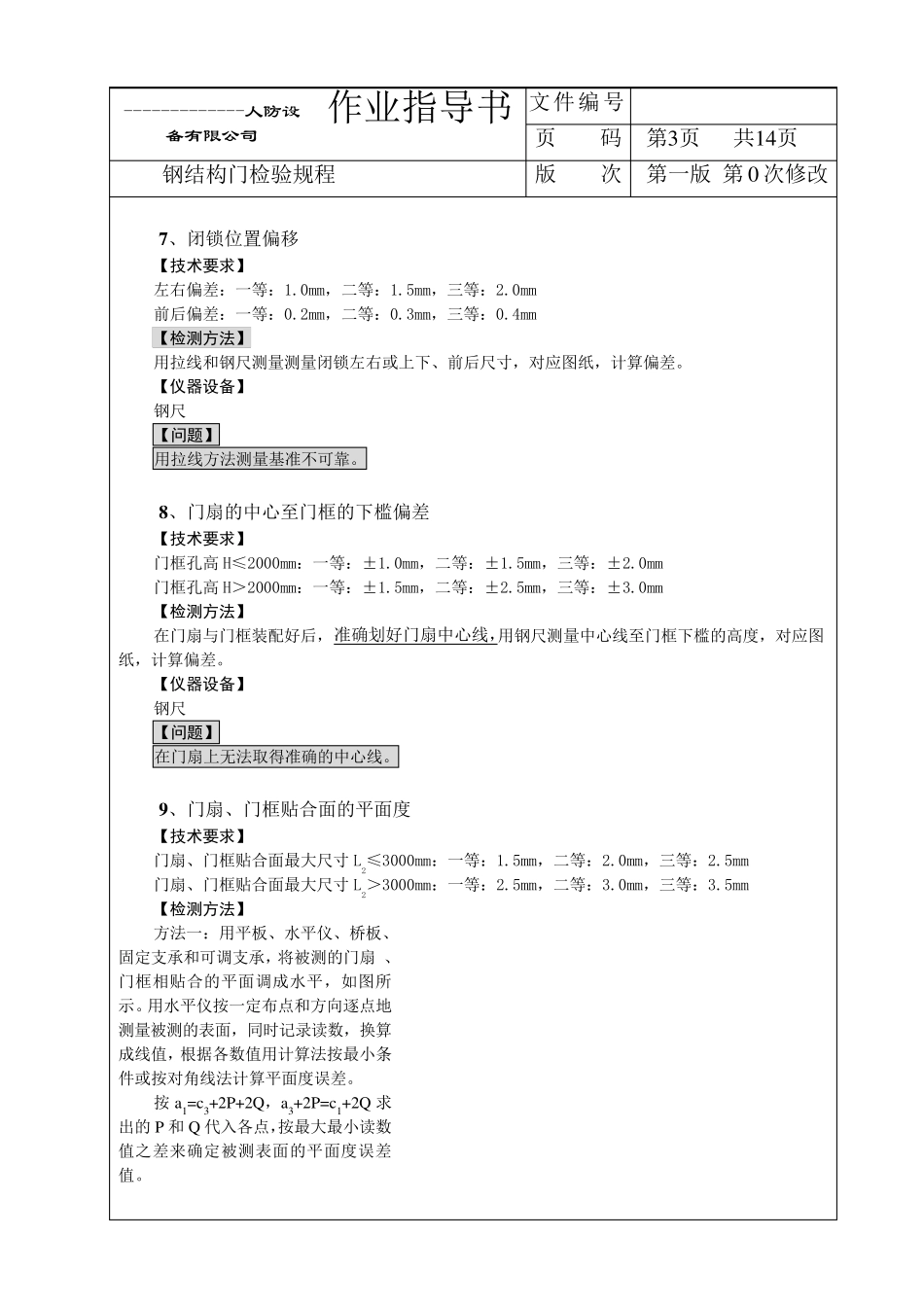

人防防护门检验规程_第3页
3/14
-------------人防设备有限公司 作业指导书 文件编号 页 码 第1页 共14页 钢结构门检验规程 版 次 第一版 第0 次修改 1 . 目的 规范钢结构门的检验。 2 . 适用范围 适用于钢结构密闭门、钢结构防护密闭门的检验。 3 . 检验依据 RFJ 01-2002 人民防空工程防护设备产品质量检验与施工验收标准。 4 . 环境条件 常温,相对湿度≤80%RH。 5 . 工作程序 一、外形尺寸与配合尺寸 1 、门框孔宽、孔高偏差 【技术要求】 一等:JS13,二等:JS14,三等:JS15 依据GB/T 1804-1992《一般公差 未注公差的线性和角度尺寸的公差》。 【检测方法】 用钢卷尺测量不少于3 个断面的门框孔宽、孔高,对应图纸要求,计算其误差值。 【仪器设备】 钢卷尺 2 、门扇宽度、高度偏差 【技术要求】 一等:JS13,二等:JS14,三等:JS15 依据GB/T 1804-1992《一般公差 未注公差的线性和角度尺寸的公差》。 【检测方法】 用钢卷尺测量不少于3 个断面的门扇宽度、高度,对应图纸要求,计算其误差值。 【仪器设备】 钢卷尺 3 、门框孔、门扇对角线长度偏差 【技术要求】 一等:JS14,二等:JS15,三等:JS16 依据GB/T 1804-1992《一般公差 未注公差的线性和角度尺寸的公差》。 【检测方法】 用钢卷尺、对角线检测尺测量门框孔、门扇对角线长度,对应图纸要求,计算其误差值。 【仪器设备】 钢卷尺、对角线检测尺 -------------人防设备有限公司 作业指导书 文件编号 页 码 第2页 共14页 钢结构门检验规程 版 次 第一版 第0 次修改 【问题】 GB/T 1804-1992 已变更为GB/T 1804-2000《一般公差 未注公差的线性和角度尺寸的公差》, 标准中公差等级分为:精密f、中等m、粗糙c、最粗v四个等级,没有JS13、JS14、JS15 分级方法。 4 、门扇、门框贴合面中心线的尺寸偏差 【技术要求】 一等:±2.0mm,二等:±3.0mm,三等:±4.0mm 【检测方法】 以门扇与门框贴合面为测量基准,用钢尺测量上、下、左、右四边不少于 3 个断面的嵌压板与胶条中心线偏差。 【仪器设备】 钢尺 【问题】 1、门扇安装好以后,无法取得测量基准,同时位置偏小,难于读取数据。 2、对于大型门,门铰在现场安装,实验室中无法测量。 5 、门扇厚度偏差 【技术要求】 平板门:+3.0mm,拱形门:+4.0mm 【检测方法】 用拉线和钢尺测量不少于 3 个断面的厚度,对应图纸,计算偏差。 【仪器设备...
