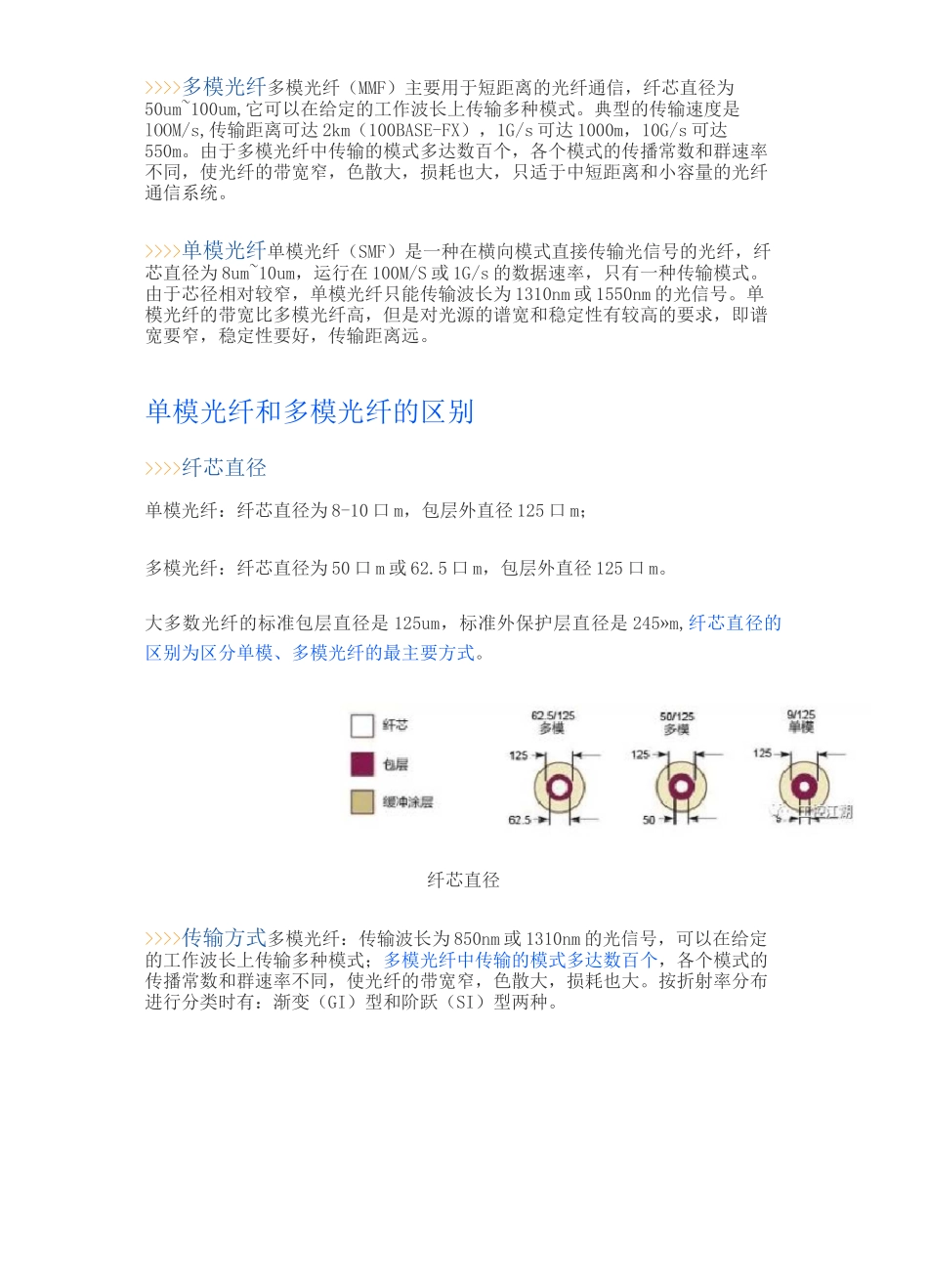

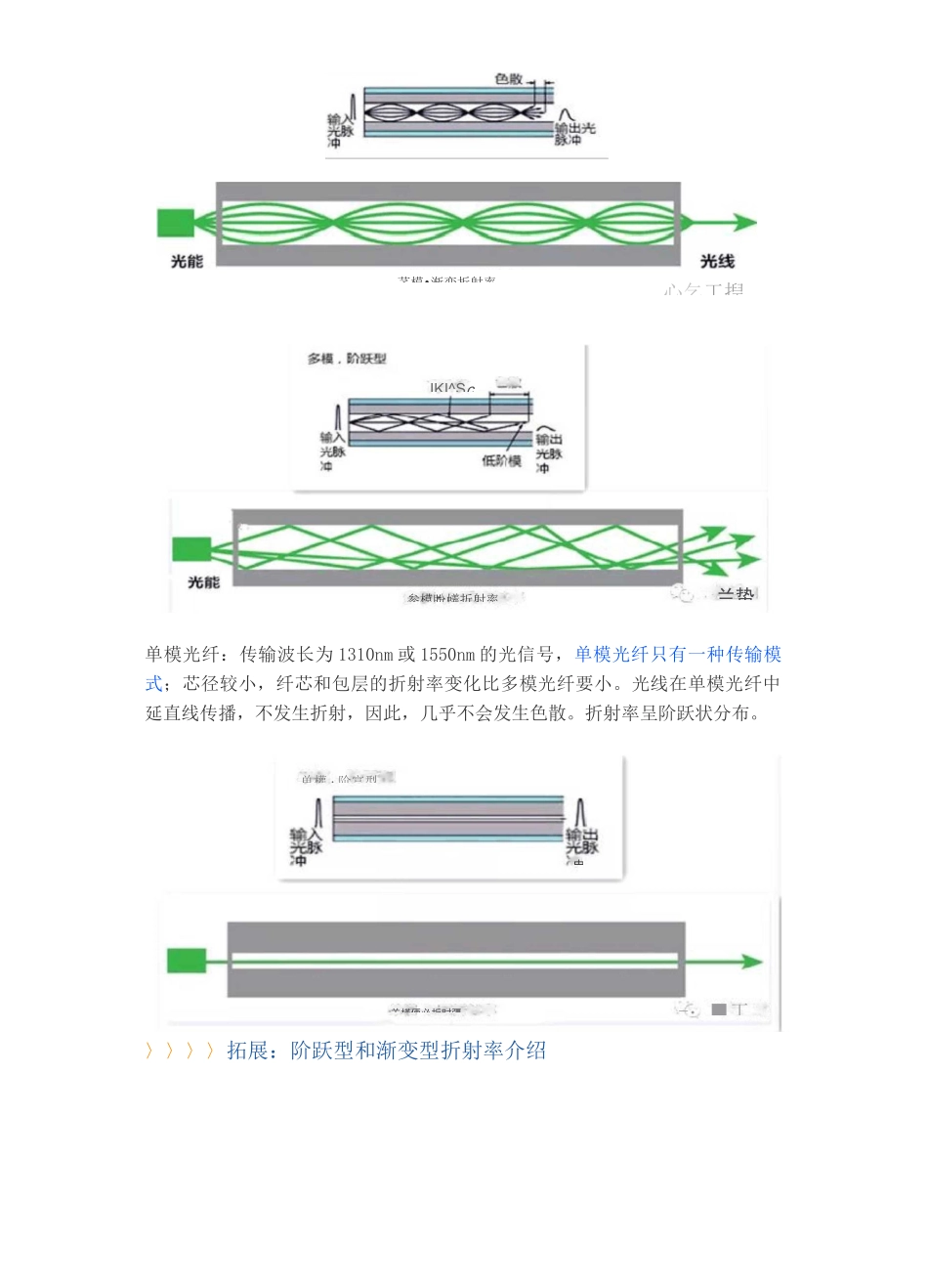

图文详解单模光纤和多模光纤的区别光纤在组建网络时发挥着不可替代的作用,而单模光纤和多模光纤的合理配置可以有效提高组网效率和经济性。两种光纤又是有何不同呢?本文将详细介绍两种光纤的区别之处。光纤定义光纤,是光导纤维的简写,是一种利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具,传输原理是'光的全反射';微细的光纤封装在塑料护套中,使得它能够弯曲而不至于断裂。由于光在光导纤维的传导损耗比电在电线传导的损耗低得多,光纤被用作长距离的信息传递。光纤结构示意图及截面图如下所示:光纤结构示意图光纤截面剖析图光纤的分类标准不同,可以分为各种各样的类型。根据传输模式,一般可以将光纤分为两种:多模光纤(MMF)、单模光纤(SMF)。>>>>多模光纤多模光纤(MMF)主要用于短距离的光纤通信,纤芯直径为50um~100um,它可以在给定的工作波长上传输多种模式。典型的传输速度是lOOM/s,传输距离可达 2km(100BASE-FX),1G/s 可达 1000m,10G/s 可达550m。由于多模光纤中传输的模式多达数百个,各个模式的传播常数和群速率不同,使光纤的带宽窄,色散大,损耗也大,只适于中短距离和小容量的光纤通信系统。>>>>单模光纤单模光纤(SMF)是一种在横向模式直接传输光信号的光纤,纤芯直径为 8um~10um,运行在 100M/S 或 1G/s 的数据速率,只有一种传输模式。由于芯径相对较窄,单模光纤只能传输波长为 1310nm 或 1550nm 的光信号。单模光纤的带宽比多模光纤高,但是对光源的谱宽和稳定性有较高的要求,即谱宽要窄,稳定性要好,传输距离远。单模光纤和多模光纤的区别>>>>纤芯直径单模光纤:纤芯直径为 8-10 口 m,包层外直径 125 口 m;多模光纤:纤芯直径为 50 口 m 或 62.5 口 m,包层外直径 125 口 m。大多数光纤的标准包层直径是 125um,标准外保护层直径是 245»m,纤芯直径的区别为区分单模、多模光纤的最主要方式。纤芯直径>>>>传输方式多模光纤:传输波长为 850nm 或 1310nm 的光信号,可以在给定的工作波长上传输多种模式;多模光纤中传输的模式多达数百个,各个模式的传播常数和群速率不同,使光纤的带宽窄,色散大,损耗也大。按折射率分布进行分类时有:渐变(GI)型和阶跃(SI)型两种。心乞工揑单模光纤:传输波长为 1310nm 或 1550nm 的光信号,单模光纤只有一种传输模式;芯径较小,纤芯和包层的折射率变化比多模光纤要小。光线在单模光纤中延直线传播,不发生折射...
