海湾常用83系列消防模块接线图

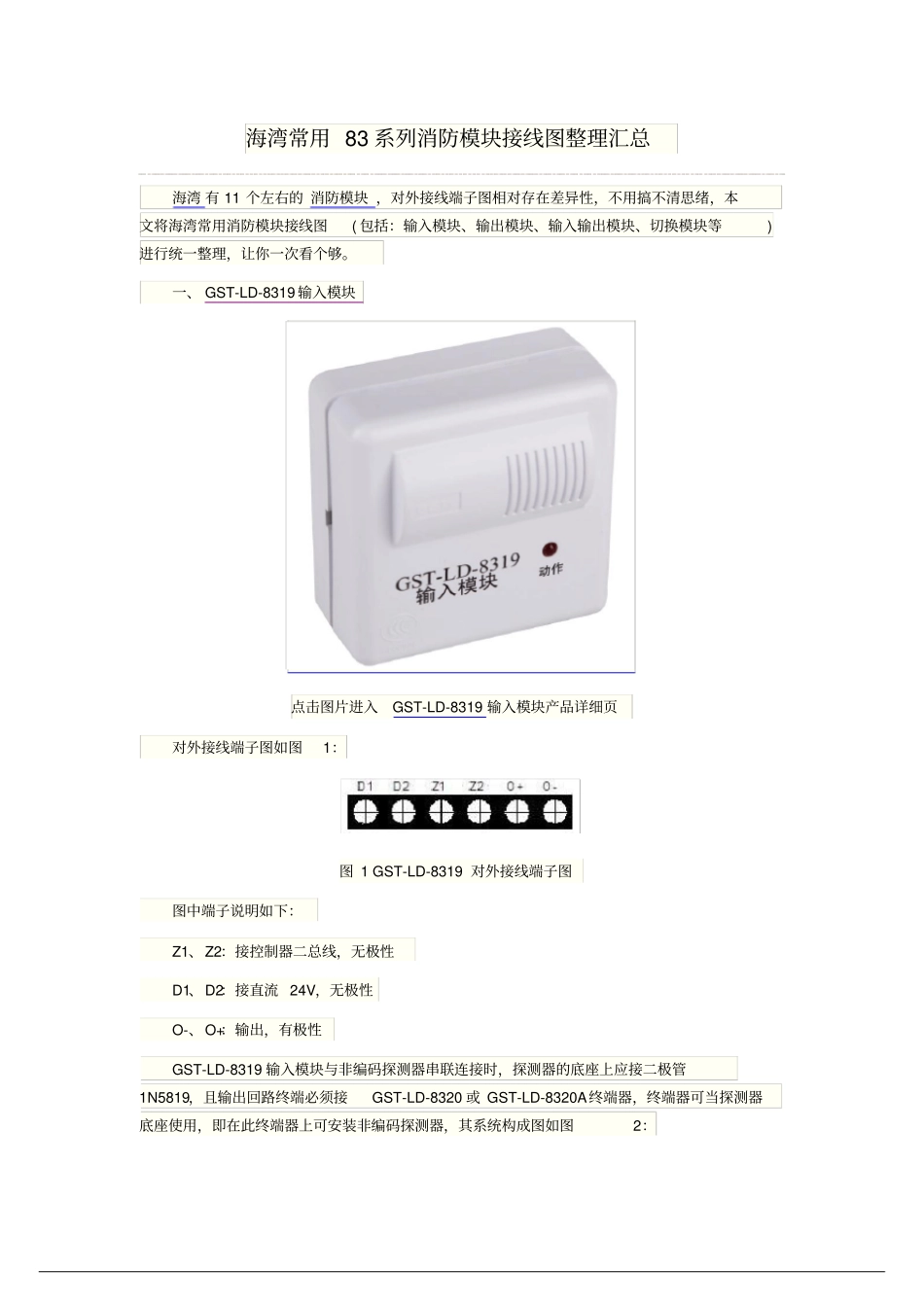

海湾常用83系列消防模块接线图_第1页
1/2

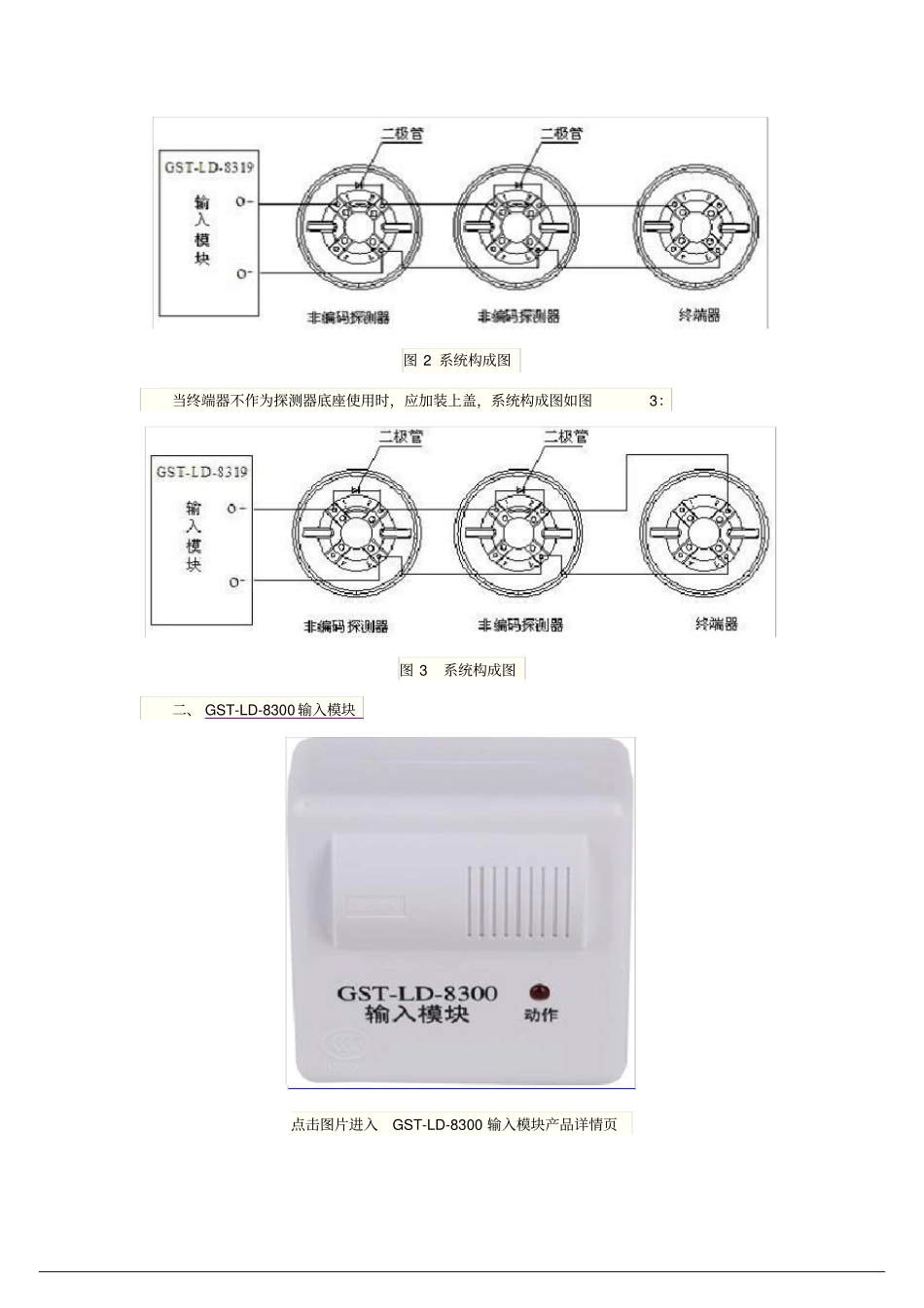

海湾常用83系列消防模块接线图_第2页
2/2
海湾常用 83 系列消防模块接线图整理汇总海湾 有 11 个左右的 消防模块 ,对外接线端子图相对存在差异性,不用搞不清思绪,本文将海湾常用消防模块接线图( 包括:输入模块、输出模块、输入输出模块、切换模块等)进行统一整理,让你一次看个够。一、 GST-LD-8319 输入模块点击图片进入GST-LD-8319 输入模块产品详细页对外接线端子图如图1:图 1 GST-LD-8319 对外接线端子图图中端子说明如下:Z1、Z2:接控制器二总线,无极性D1、D2:接直流 24V,无极性O-、O+:输出,有极性GST-LD-8319 输入模块与非编码探测器串联连接时,探测器的底座上应接二极管1N5819,且输出回路终端必须接GST-LD-8320 或 GST-LD-8320A终端器,终端器可当探测器底座使用,即在此终端器上可安装非编码探测器,其系统构成图如图2:图 2 系统构成图当终端器不作为探测器底座使用时,应加装上盖,系统构成图如图3:图 3 系统构成图二、 GST-LD-8300 输入模块点击图片进入GST-LD-8300 输入模块产品详情页
