消防水水喷淋、消火栓系统施工设计方案

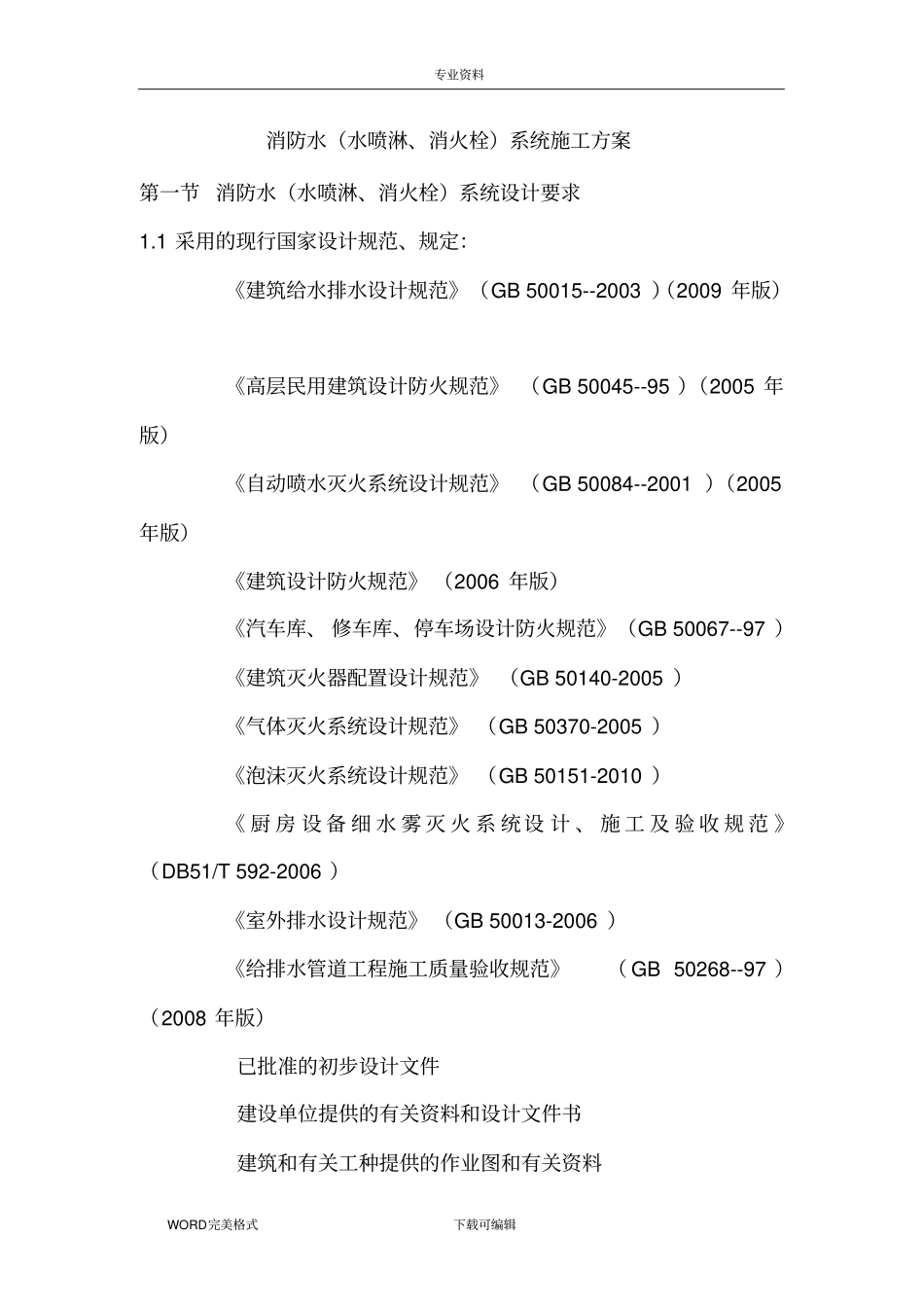

专业资料WORD完美格式下载可编辑消防水（水喷淋、消火栓）系统施工方案第一节 消防水（水喷淋、消火栓）系统设计要求1.1 采用的现行国家设计规范、规定：《建筑给水排水设计规范》（GB 50015--2003 ）（2009 年版）《高层民用建筑设计防火规范》 （GB 50045--95 ）（2005 年版）《自动喷水灭火系统设计规范》 （GB 50084--2001 ）（2005年版）《建筑设计防火规范》 （2006 年版）《汽车库、 修车库、停车场设计防火规范》（GB 50067--97 ）《建筑灭火器配置设计规范》 （GB 50140-2005 ）《气体灭火系统设计规范》 （GB 50370-2005 ）《泡沫灭火系统设计规范》 （GB 50151-2010 ）《 厨 房 设 备 细 水 雾 灭 火 系 统设 计 、 施 工 及 验 收 规 范 》（DB51/T 592-2006 ）《室外排水设计规范》 （GB 50013-2006 ）《给排水管道工程施工质量验收规范》（ GB 50268--97 ）（2008 年版）已批准的初步设计文件建设单位提供的有关资料和设计文件书建筑和有关工种提供的作业图和有关资料专业资料WORD完美格式下载可编辑2 室内消火栓给水系统1）设计参数喷水强度： 8L/min.m2; 作用面积： 160m2; 火灾延时： 1.0h 2) 自动喷水灭火系统的每层配水管上均设置了安全信号蝶阀和水流指示器。自喷系统上饭配水管入口压力大于0.4MPa 处均设置减压孔板。室外总图统一设置地上式喷淋水泵接合器以供消防车供水加压。3) 在消防控制中心应能显示水流指示器，压力开关，信号蝶阀，水泵，蓄水池及屋顶水箱水位， 以及电源和备用动力等是佛那个处于正常工作状态的反馈信号，并应能控制水泵等的操作。4 管道材料4.5 消火栓消防系统4.5.1 室内消火栓管道：消火栓管道采用无缝内外壁热浸镀锌钢管和加厚型内外壁热浸镀锌钢管。当管径DN＜100mm时，采用丝扣连接；当管径≥ DN100mm时，采用沟槽式卡箍连接。4.6 自动喷水灭火系统4.6.1 自动喷水消防给水管道：自动喷淋管道根据高度采用无缝内外壁热浸镀锌钢管；管道压力为2.5MPa 。其余管道均采用内外壁热浸镀锌钢管。管道压力为1.6MPa 。当管径 DN＜100mm时，专业资料WORD完美格式下载可编辑采用丝扣连接；当管径≥DN100mm时，采用沟槽式卡箍连接。4.7 以上各管材其配套管件、阀件的材质、压力等级均应与管材相匹配。5 消防给水管道敷设5.1.1 自动喷水灭火管道的支、吊架的设置和安装，按《自动喷水灭火系统施工及验收规范》 （GB50261-200...
