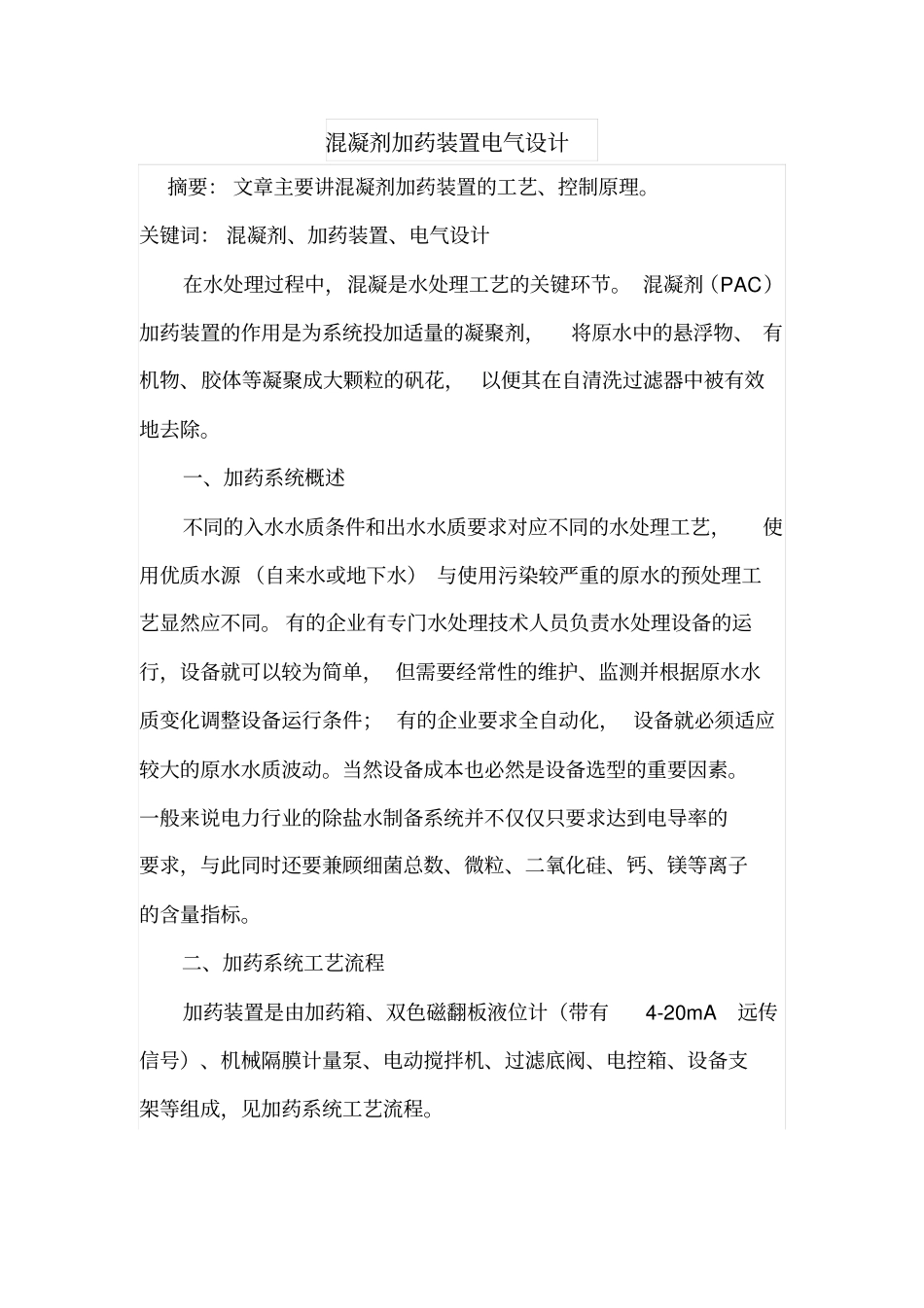

混凝剂加药装置电气设计摘要： 文章主要讲混凝剂加药装置的工艺、控制原理。关键词： 混凝剂、加药装置、电气设计在水处理过程中，混凝是水处理工艺的关键环节。 混凝剂（PAC）加药装置的作用是为系统投加适量的凝聚剂，将原水中的悬浮物、 有机物、胶体等凝聚成大颗粒的矾花， 以便其在自清洗过滤器中被有效地去除。一、加药系统概述不同的入水水质条件和出水水质要求对应不同的水处理工艺，使用优质水源 （自来水或地下水） 与使用污染较严重的原水的预处理工艺显然应不同。 有的企业有专门水处理技术人员负责水处理设备的运行，设备就可以较为简单， 但需要经常性的维护、监测并根据原水水质变化调整设备运行条件； 有的企业要求全自动化， 设备就必须适应较大的原水水质波动。当然设备成本也必然是设备选型的重要因素。一般来说电力行业的除盐水制备系统并不仅仅只要求达到电导率的要求，与此同时还要兼顾细菌总数、微粒、二氧化硅、钙、镁等离子的含量指标。二、加药系统工艺流程加药装置是由加药箱、双色磁翻板液位计（带有4-20mA远传信号）、机械隔膜计量泵、电动搅拌机、过滤底阀、电控箱、设备支架等组成，见加药系统工艺流程。加药箱容积均满足不少于2 天的药品用量。箱体材质采用PE，并且设置低液位保护开关，当药液低于设定液位时自动关闭计量泵，防止空转而损坏泵； 同时发出报警信号进行报警。 加药箱内设耐腐蚀的溶解用筐网，并设置电动搅拌装置。接触液体部分设备、管道等材料有相应防腐措施。 药箱考虑底部排水措施， 以便排空箱内部残存液。加药箱将至少包括以下的连接口：药液出口、排污口、加药口、稀释水接口、放泄阀回液口。排污口和药液出口必须分开，排污口将布置在箱的底部并能将溶液完全排空，顶部配有带顶盖的检修孔。加药计量泵进口设滤网，出口装设稳压器、安全阀（计量泵内部已设计有过压保护者除外），稳压器上带压力表。药品注入点设在管式混合器的上游。加药箱、加药泵及管道、阀门和附件等组装在一个底盘上，并考虑配药的方便。三、加药系统原理由于系统水源为地表水， 虽然经过净水站的初步处理， 但仍含有一定的悬浮物、 有机物和胶体等杂质。 这些杂质往往带有一定量的同性电荷，它们相互排斥，难以自动聚集成大颗粒。凝聚剂PAC（聚合氯化铝）是长链的高分子聚合物，在水中可形成带电荷的Alx （OH）y3x-y长链多功能基团，它具有压缩胶体双电层的作用，同时对异性电荷也可以起到中和的作...
