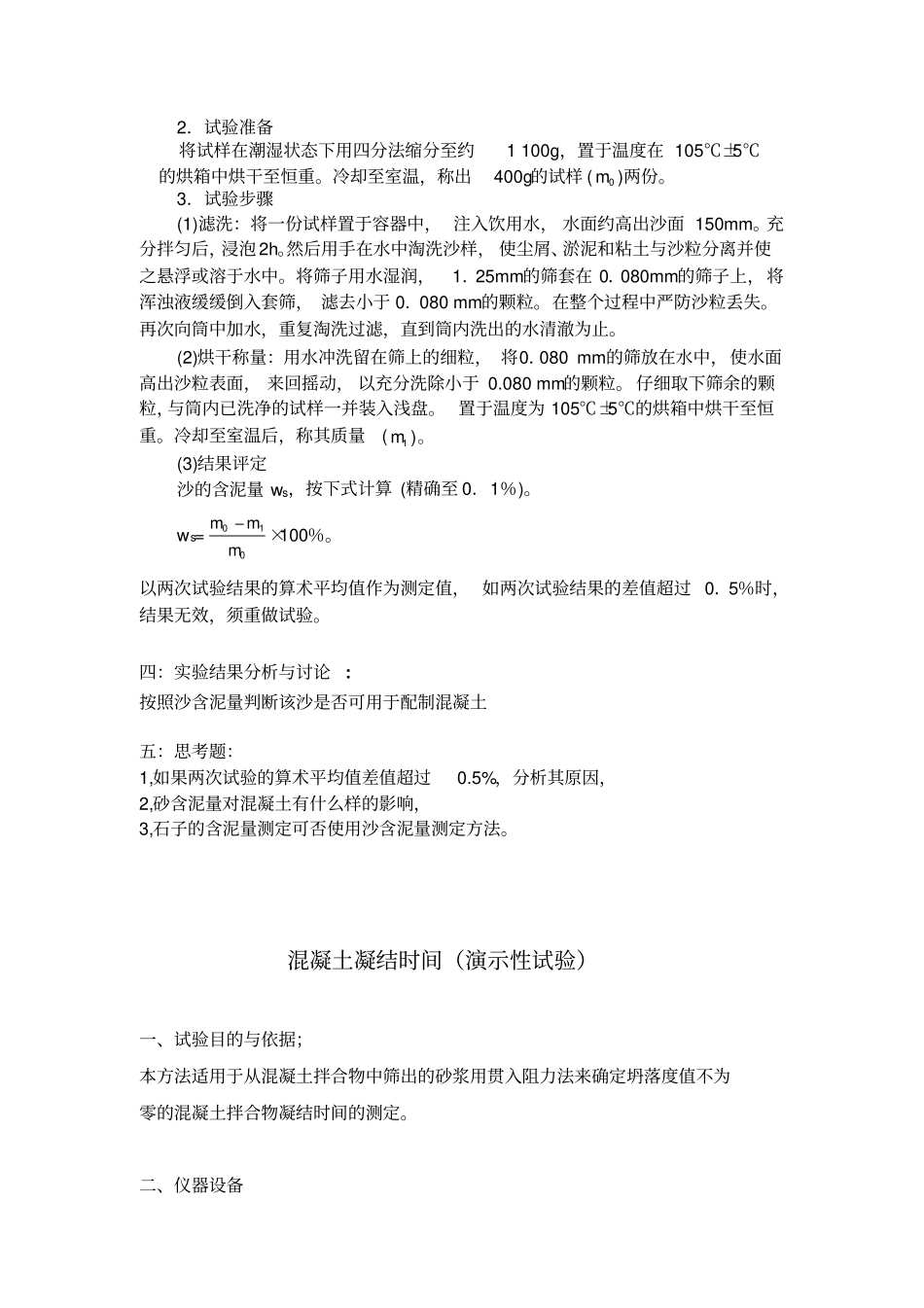

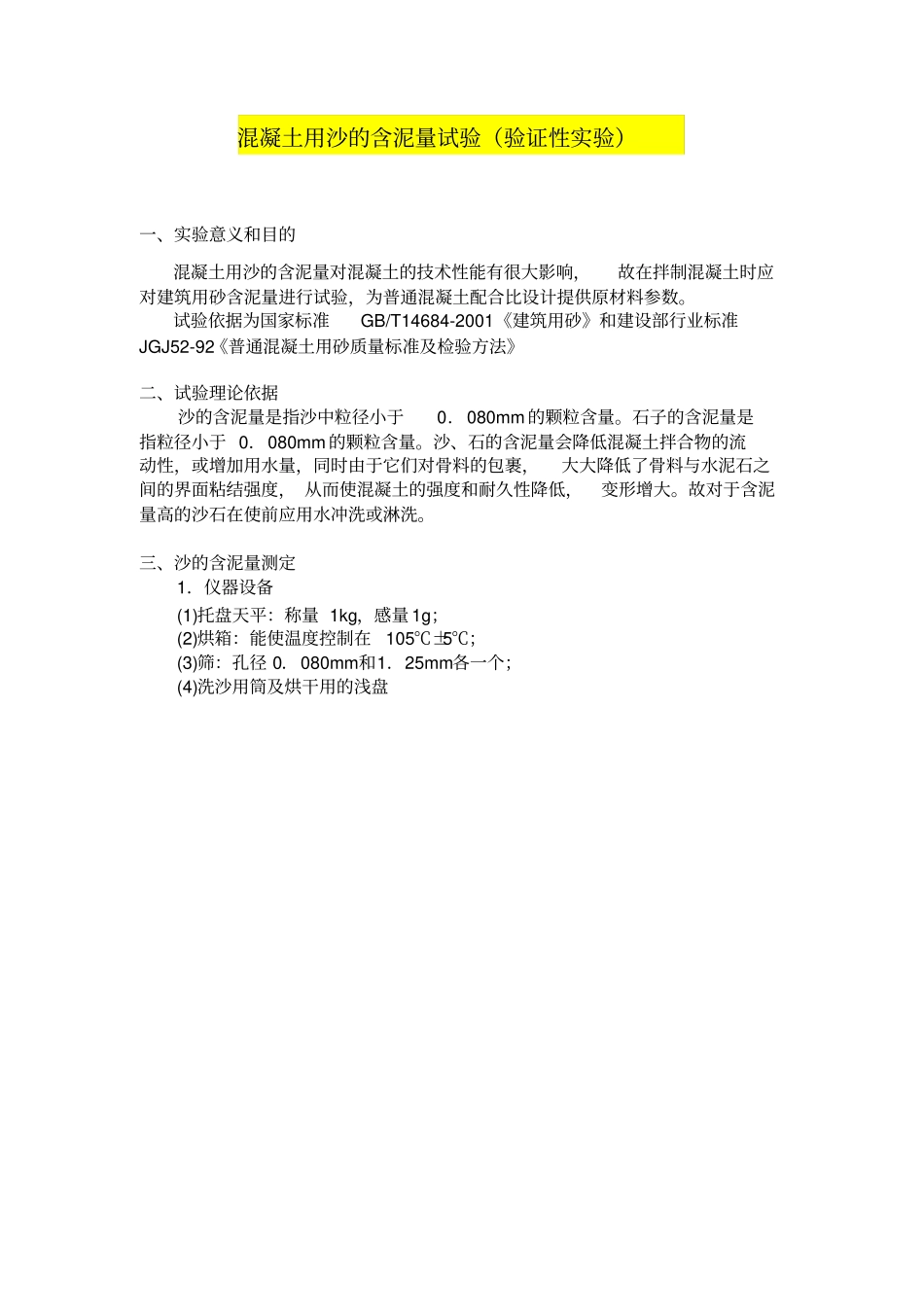

混凝土用沙的含泥量试验（验证性实验）一、实验意义和目的混凝土用沙的含泥量对混凝土的技术性能有很大影响，故在拌制混凝土时应对建筑用砂含泥量进行试验，为普通混凝土配合比设计提供原材料参数。试验依据为国家标准GB/T14684-2001《建筑用砂》和建设部行业标准JGJ52-92《普通混凝土用砂质量标准及检验方法》二、试验理论依据沙的含泥量是指沙中粒径小于0．080mm 的颗粒含量。石子的含泥量是指粒径小于 0．080mm 的颗粒含量。沙、石的含泥量会降低混凝土拌合物的流动性，或增加用水量，同时由于它们对骨料的包裹，大大降低了骨料与水泥石之间的界面粘结强度， 从而使混凝土的强度和耐久性降低，变形增大。故对于含泥量高的沙石在使前应用水冲洗或淋洗。三、沙的含泥量测定1．仪器设备(1)托盘天平：称量 1kg，感量 1g；(2)烘箱：能使温度控制在105℃±5℃；(3)筛：孔径 0．080mm和1．25mm各一个；(4)洗沙用筒及烘干用的浅盘2．试验准备将试样在潮湿状态下用四分法缩分至约1 100g，置于温度在 105℃±5℃的烘箱中烘干至恒重。冷却至室温，称出400g的试样 (0m )两份。3．试验步骤(1)滤洗：将一份试样置于容器中， 注入饮用水， 水面约高出沙面 150mm。充分拌匀后，浸泡 2h。然后用手在水中淘洗沙样， 使尘屑、淤泥和粘土与沙粒分离并使之悬浮或溶于水中。将筛子用水湿润，1．25mm的筛套在 0．080mm的筛子上，将浑浊液缓缓倒入套筛， 滤去小于 0．080 mm的颗粒。在整个过程中严防沙粒丢失。再次向筒中加水，重复淘洗过滤，直到筒内洗出的水清澈为止。(2)烘干称量：用水冲洗留在筛上的细粒， 将0．080 mm的筛放在水中，使水面高出沙粒表面， 来回摇动， 以充分洗除小于 0.080 mm的颗粒。 仔细取下筛余的颗粒，与筒内已洗净的试样一并装入浅盘。 置于温度为 105℃±5℃的烘箱中烘干至恒重。冷却至室温后，称其质量(1m )。(3)结果评定沙的含泥量 ws，按下式计算 (精确至 0．1％)。ws=010mmm×100％。以两次试验结果的算术平均值作为测定值， 如两次试验结果的差值超过 0．5％时，结果无效，须重做试验。四：实验结果分析与讨论: 按照沙含泥量判断该沙是否可用于配制混凝土五：思考题：1,如果两次试验的算术平均值差值超过0.5%，分析其原因，2,砂含泥量对混凝土有什么样的影响，3,石子的含泥量测定可否使用沙含泥量测定方法。混凝土凝结时间（演示性试验）一、试验目的与依据；本方法适用于从混凝土拌合物中筛出的砂...
