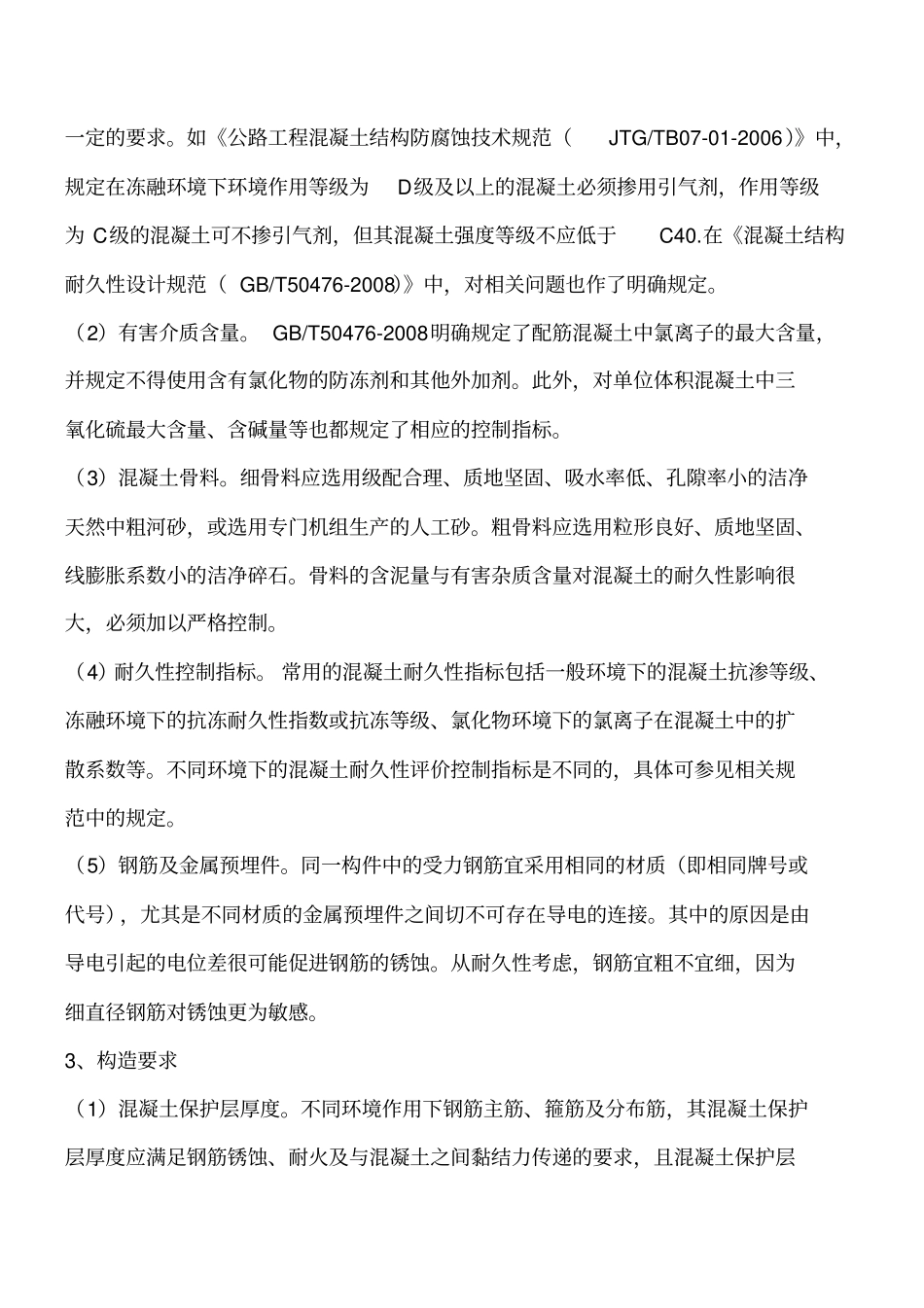

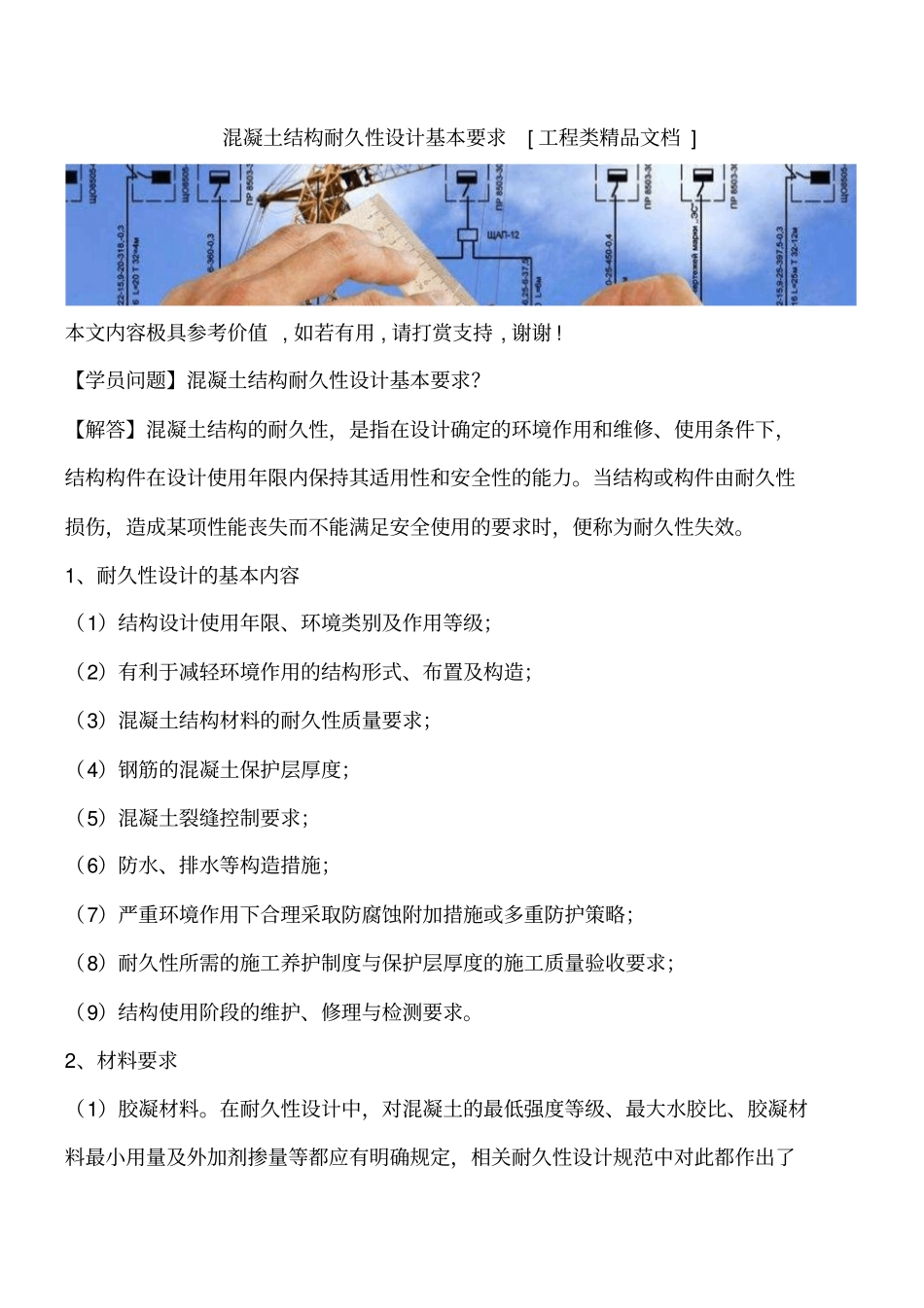

混凝土结构耐久性设计基本要求[ 工程类精品文档 ] 本文内容极具参考价值 , 如若有用 , 请打赏支持 , 谢谢 ! 【学员问题】混凝土结构耐久性设计基本要求?【解答】混凝土结构的耐久性,是指在设计确定的环境作用和维修、使用条件下,结构构件在设计使用年限内保持其适用性和安全性的能力。当结构或构件由耐久性损伤,造成某项性能丧失而不能满足安全使用的要求时,便称为耐久性失效。1、耐久性设计的基本内容(1)结构设计使用年限、环境类别及作用等级;(2)有利于减轻环境作用的结构形式、布置及构造;(3)混凝土结构材料的耐久性质量要求;(4)钢筋的混凝土保护层厚度;(5)混凝土裂缝控制要求;(6)防水、排水等构造措施;(7)严重环境作用下合理采取防腐蚀附加措施或多重防护策略;(8)耐久性所需的施工养护制度与保护层厚度的施工质量验收要求;(9)结构使用阶段的维护、修理与检测要求。2、材料要求(1)胶凝材料。在耐久性设计中,对混凝土的最低强度等级、最大水胶比、胶凝材料最小用量及外加剂掺量等都应有明确规定,相关耐久性设计规范中对此都作出了一定的要求。如《公路工程混凝土结构防腐蚀技术规范(JTG/TB07-01-2006)》中,规定在冻融环境下环境作用等级为D级及以上的混凝土必须掺用引气剂,作用等级为 C级的混凝土可不掺引气剂,但其混凝土强度等级不应低于C40.在《混凝土结构耐久性设计规范( GB/T50476-2008)》中,对相关问题也作了明确规定。(2)有害介质含量。 GB/T50476-2008明确规定了配筋混凝土中氯离子的最大含量,并规定不得使用含有氯化物的防冻剂和其他外加剂。此外,对单位体积混凝土中三氧化硫最大含量、含碱量等也都规定了相应的控制指标。(3)混凝土骨料。细骨料应选用级配合理、质地坚固、吸水率低、孔隙率小的洁净天然中粗河砂,或选用专门机组生产的人工砂。粗骨料应选用粒形良好、质地坚固、线膨胀系数小的洁净碎石。骨料的含泥量与有害杂质含量对混凝土的耐久性影响很大,必须加以严格控制。(4)耐久性控制指标。 常用的混凝土耐久性指标包括一般环境下的混凝土抗渗等级、冻融环境下的抗冻耐久性指数或抗冻等级、氯化物环境下的氯离子在混凝土中的扩散系数等。不同环境下的混凝土耐久性评价控制指标是不同的,具体可参见相关规范中的规定。(5)钢筋及金属预埋件。同一构件中的受力钢筋宜采用相同的材质(即相同牌号或代号),尤其是不同材质的金属预埋件之间切不可存在导电的连...
