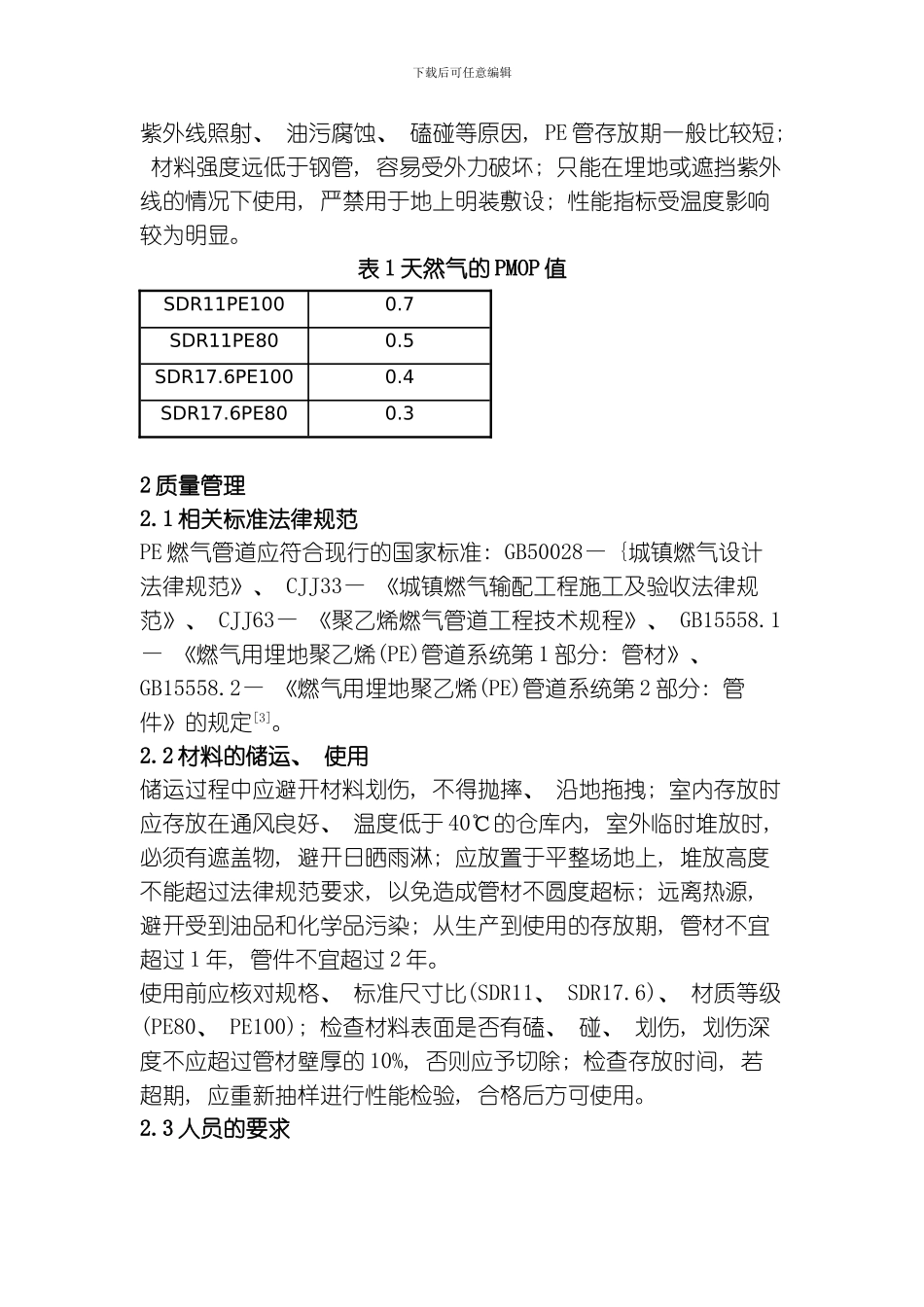

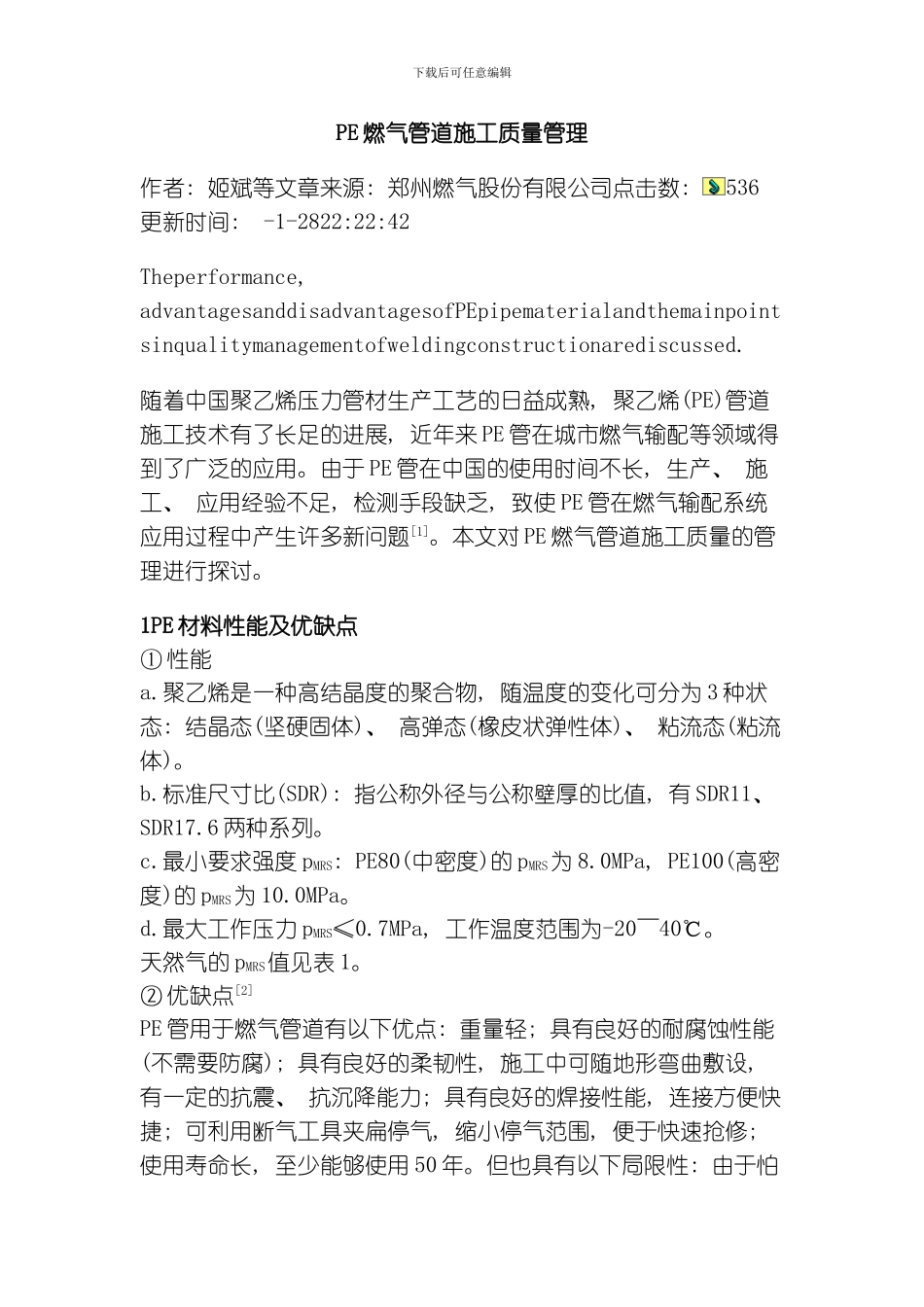

下载后可任意编辑PE 燃气管道施工质量管理作者: 姬斌等文章来源: 郑州燃气股份有限公司点击数: 536更新时间: -1-2822:22:42Theperformance, advantagesanddisadvantagesofPEpipematerialandthemainpointsinqualitymanagementofweldingconstructionarediscussed.随着中国聚乙烯压力管材生产工艺的日益成熟, 聚乙烯(PE)管道施工技术有了长足的进展, 近年来 PE 管在城市燃气输配等领域得到了广泛的应用。由于 PE 管在中国的使用时间不长, 生产、 施工、 应用经验不足, 检测手段缺乏, 致使 PE 管在燃气输配系统应用过程中产生许多新问题[1]。本文对 PE 燃气管道施工质量的管理进行探讨。1PE 材料性能及优缺点① 性能a.聚乙烯是一种高结晶度的聚合物, 随温度的变化可分为 3 种状态: 结晶态(坚硬固体)、 高弹态(橡皮状弹性体)、 粘流态(粘流体)。b.标准尺寸比(SDR): 指公称外径与公称壁厚的比值, 有 SDR11、 SDR17.6 两种系列。c.最小要求强度 pMRS: PE80(中密度)的 pMRS为 8.0MPa, PE100(高密度)的 pMRS为 10.0MPa。d.最大工作压力 pMRS≤0.7MPa, 工作温度范围为-20～40℃。天然气的 pMRS值见表 1。② 优缺点[2]PE 管用于燃气管道有以下优点: 重量轻; 具有良好的耐腐蚀性能(不需要防腐); 具有良好的柔韧性, 施工中可随地形弯曲敷设, 有一定的抗震、 抗沉降能力; 具有良好的焊接性能, 连接方便快捷; 可利用断气工具夹扁停气, 缩小停气范围, 便于快速抢修; 使用寿命长, 至少能够使用 50 年。但也具有以下局限性: 由于怕下载后可任意编辑紫外线照射、 油污腐蚀、 磕碰等原因, PE 管存放期一般比较短; 材料强度远低于钢管, 容易受外力破坏; 只能在埋地或遮挡紫外线的情况下使用, 严禁用于地上明装敷设; 性能指标受温度影响较为明显。表 1 天然气的 PMOP 值SDR11PE1000.7SDR11PE800.5SDR17.6PE1000.4SDR17.6PE800.32 质量管理2.1 相关标准法律规范PE 燃气管道应符合现行的国家标准: GB50028— {城镇燃气设计法律规范》、 CJJ33— 《城镇燃气输配工程施工及验收法律规范》、 CJJ63— 《聚乙烯燃气管道工程技术规程》、 GB15558.1— 《燃气用埋地聚乙烯(PE)管道系统第 1 部分: 管材》、 GB15558.2— 《燃气用埋地聚乙烯(PE)管道系统第 2 部分: 管件》的规定[3]。2.2 材料的储运、 使用储运过程中应避开材料划伤, 不得抛摔、 沿地拖拽; 室内存放时应存放...
