PLC课程设计运料小车控制模拟样本

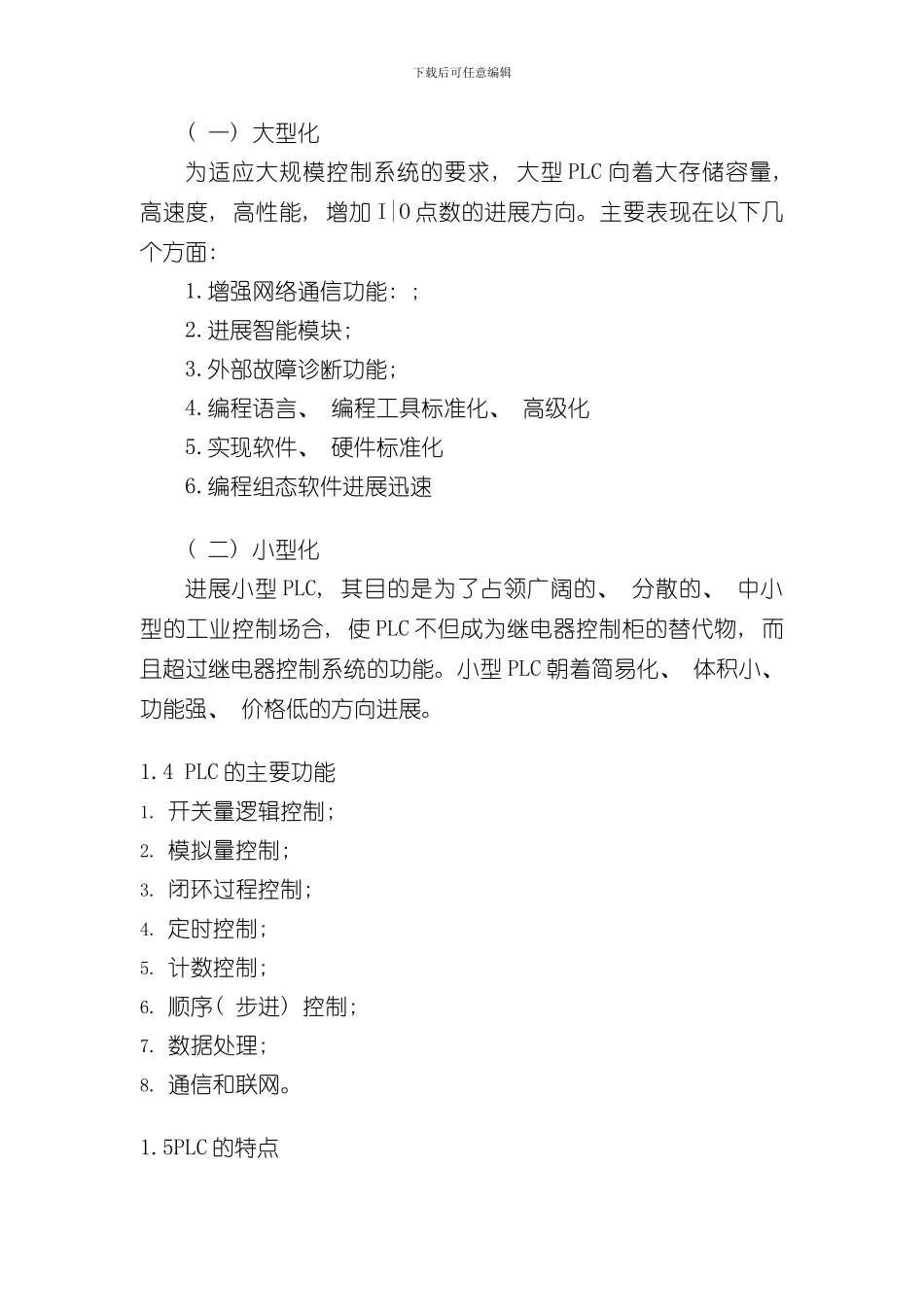

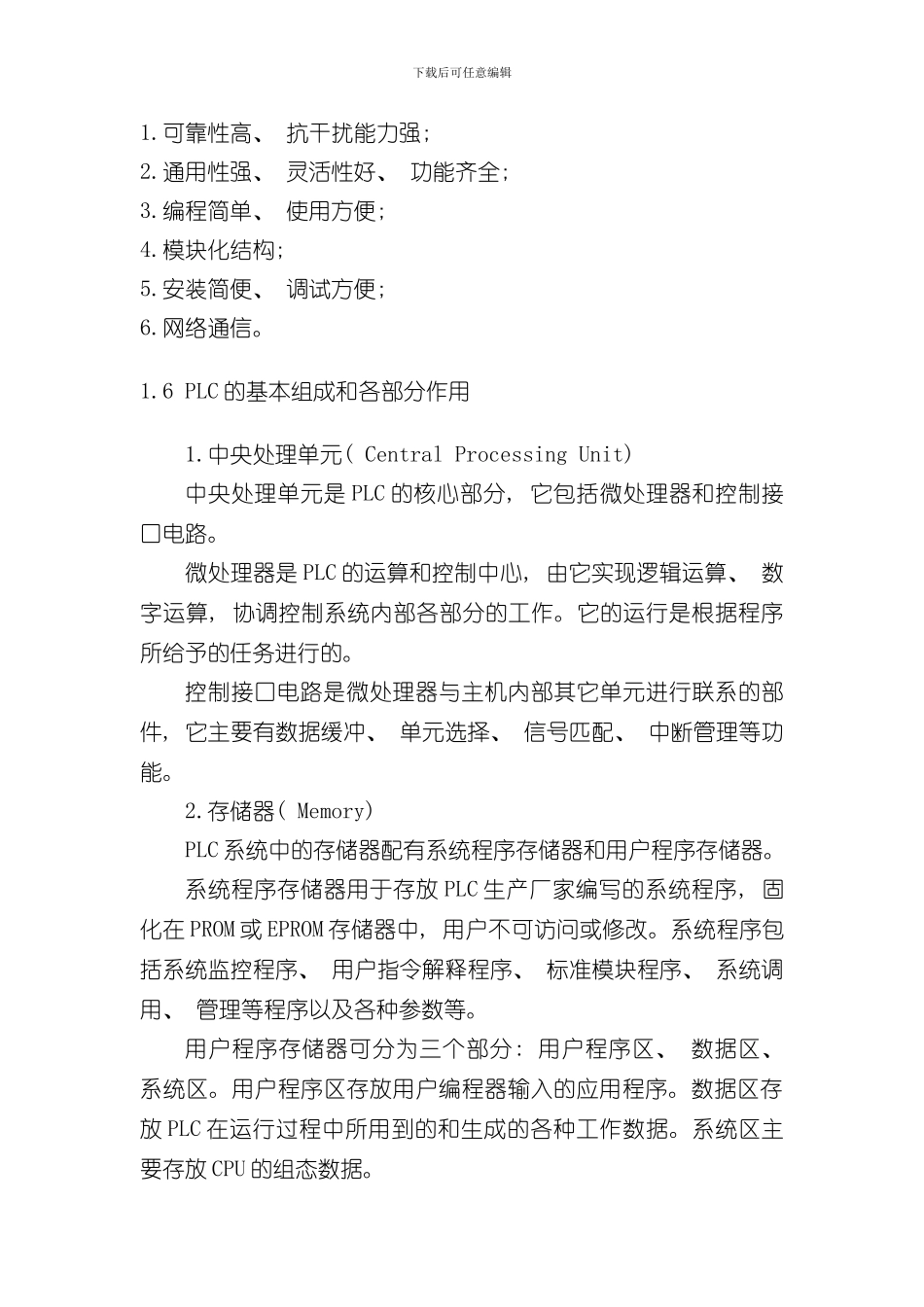

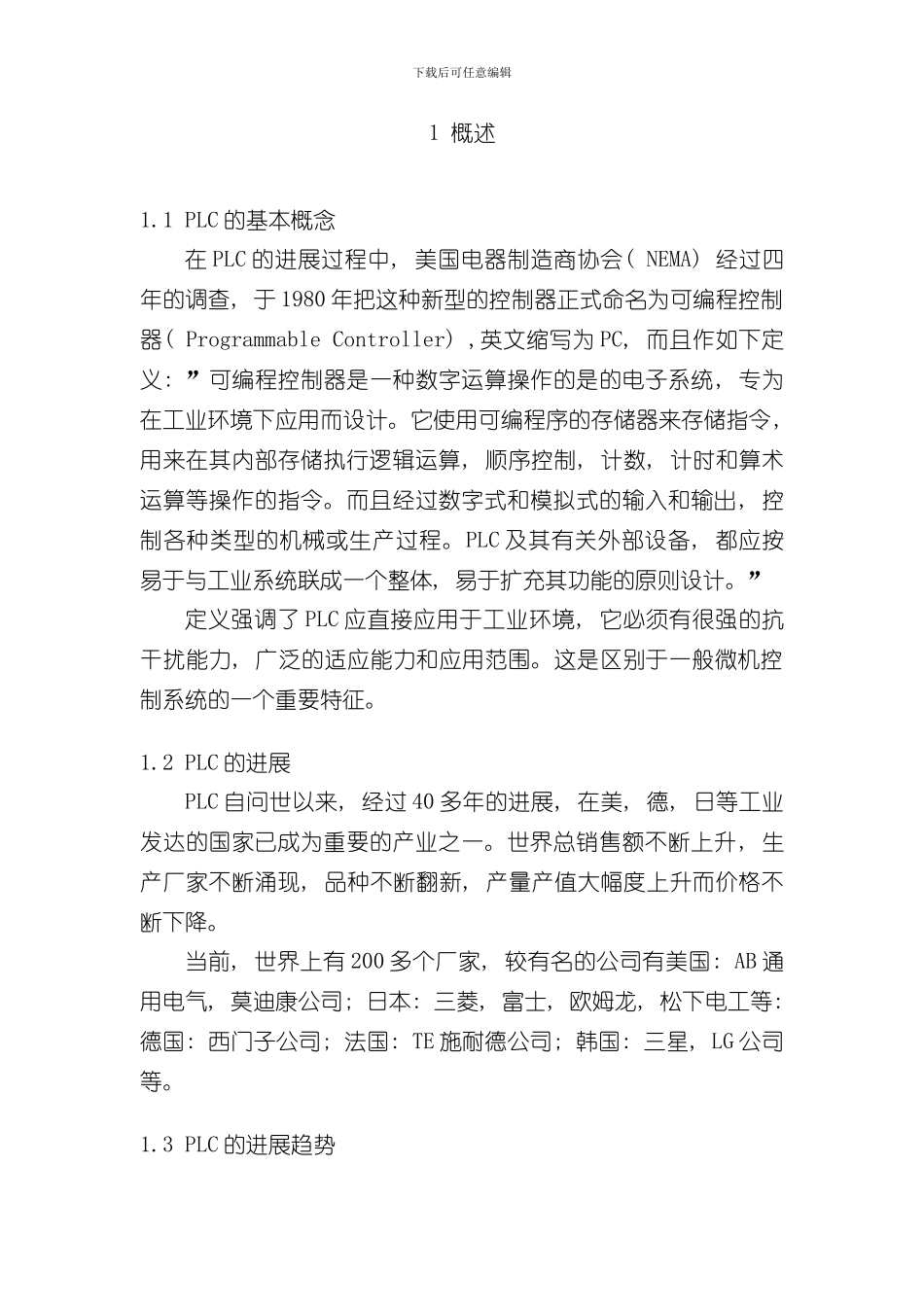

下载后可任意编辑1 概述1.1 PLC 的基本概念在 PLC 的进展过程中, 美国电器制造商协会( NEMA) 经过四年的调查, 于 1980 年把这种新型的控制器正式命名为可编程控制器( Programmable Controller) ,英文缩写为 PC, 而且作如下定义: ”可编程控制器是一种数字运算操作的是的电子系统, 专为在工业环境下应用而设计。它使用可编程序的存储器来存储指令, 用来在其内部存储执行逻辑运算, 顺序控制, 计数, 计时和算术运算等操作的指令。而且经过数字式和模拟式的输入和输出, 控制各种类型的机械或生产过程。PLC 及其有关外部设备, 都应按易于与工业系统联成一个整体, 易于扩充其功能的原则设计。”定义强调了 PLC 应直接应用于工业环境, 它必须有很强的抗干扰能力, 广泛的适应能力和应用范围。这是区别于一般微机控制系统的一个重要特征。1.2 PLC 的进展PLC 自问世以来, 经过 40 多年的进展, 在美, 德, 日等工业发达的国家已成为重要的产业之一。世界总销售额不断上升, 生产厂家不断涌现, 品种不断翻新, 产量产值大幅度上升而价格不断下降。当前, 世界上有 200 多个厂家, 较有名的公司有美国: AB 通用电气, 莫迪康公司; 日本: 三菱, 富士, 欧姆龙, 松下电工等: 德国: 西门子公司; 法国: TE 施耐德公司; 韩国: 三星, LG 公司等。1.3 PLC 的进展趋势下载后可任意编辑( 一) 大型化为适应大规模控制系统的要求, 大型 PLC 向着大存储容量, 高速度, 高性能, 增加 I|O 点数的进展方向。主要表现在以下几个方面: 1.增强网络通信功能: ; 2.进展智能模块; 3.外部故障诊断功能; 4.编程语言、 编程工具标准化、 高级化5.实现软件、 硬件标准化6.编程组态软件进展迅速( 二) 小型化进展小型 PLC, 其目的是为了占领广阔的、 分散的、 中小型的工业控制场合, 使 PLC 不但成为继电器控制柜的替代物, 而且超过继电器控制系统的功能。小型 PLC 朝着简易化、 体积小、 功能强、 价格低的方向进展。1.4 PLC 的主要功能1. 开关量逻辑控制; 2. 模拟量控制; 3. 闭环过程控制; 4. 定时控制; 5. 计数控制; 6. 顺序( 步进) 控制; 7. 数据处理; 8. 通信和联网。1.5PLC 的特点下载后可任意编辑1.可靠性高、 抗干扰能力强; 2.通用性强、 灵活性好、 功能齐全; 3.编程简单、 使用方便; 4.模块化结构; 5.安装简便、 调试方便; 6.网络通信。1.6 PLC 的基...
