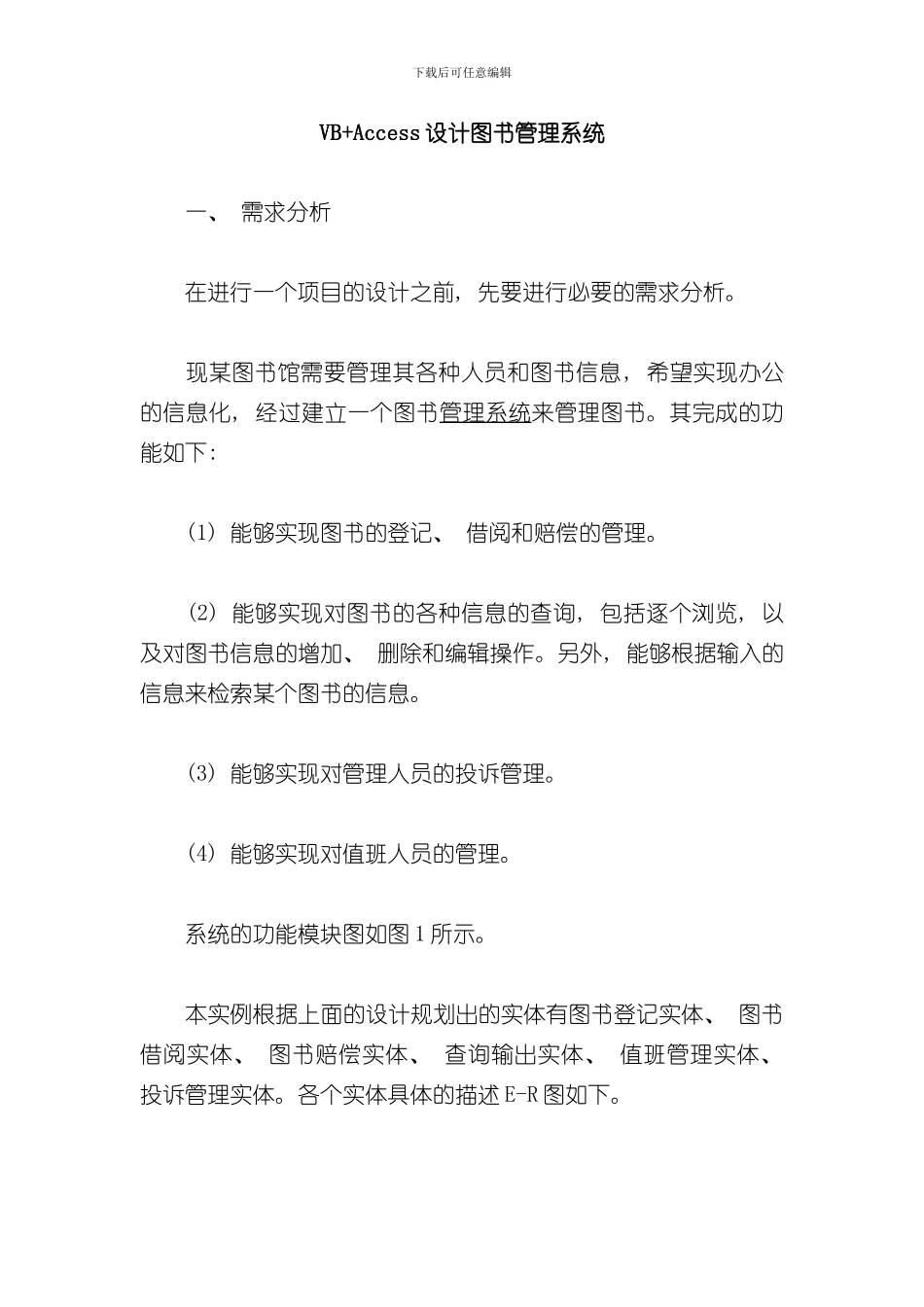

下载后可任意编辑VB+Access 设计图书管理系统 一、 需求分析 在进行一个项目的设计之前, 先要进行必要的需求分析
现某图书馆需要管理其各种人员和图书信息, 希望实现办公的信息化, 经过建立一个图书管理系统来管理图书
其完成的功能如下: (1) 能够实现图书的登记、 借阅和赔偿的管理
(2) 能够实现对图书的各种信息的查询, 包括逐个浏览, 以及对图书信息的增加、 删除和编辑操作
另外, 能够根据输入的信息来检索某个图书的信息
(3) 能够实现对管理人员的投诉管理
(4) 能够实现对值班人员的管理
系统的功能模块图如图 1 所示
本实例根据上面的设计规划出的实体有图书登记实体、 图书借阅实体、 图书赔偿实体、 查询输出实体、 值班管理实体、 投诉管理实体
各个实体具体的描述 E-R 图如下

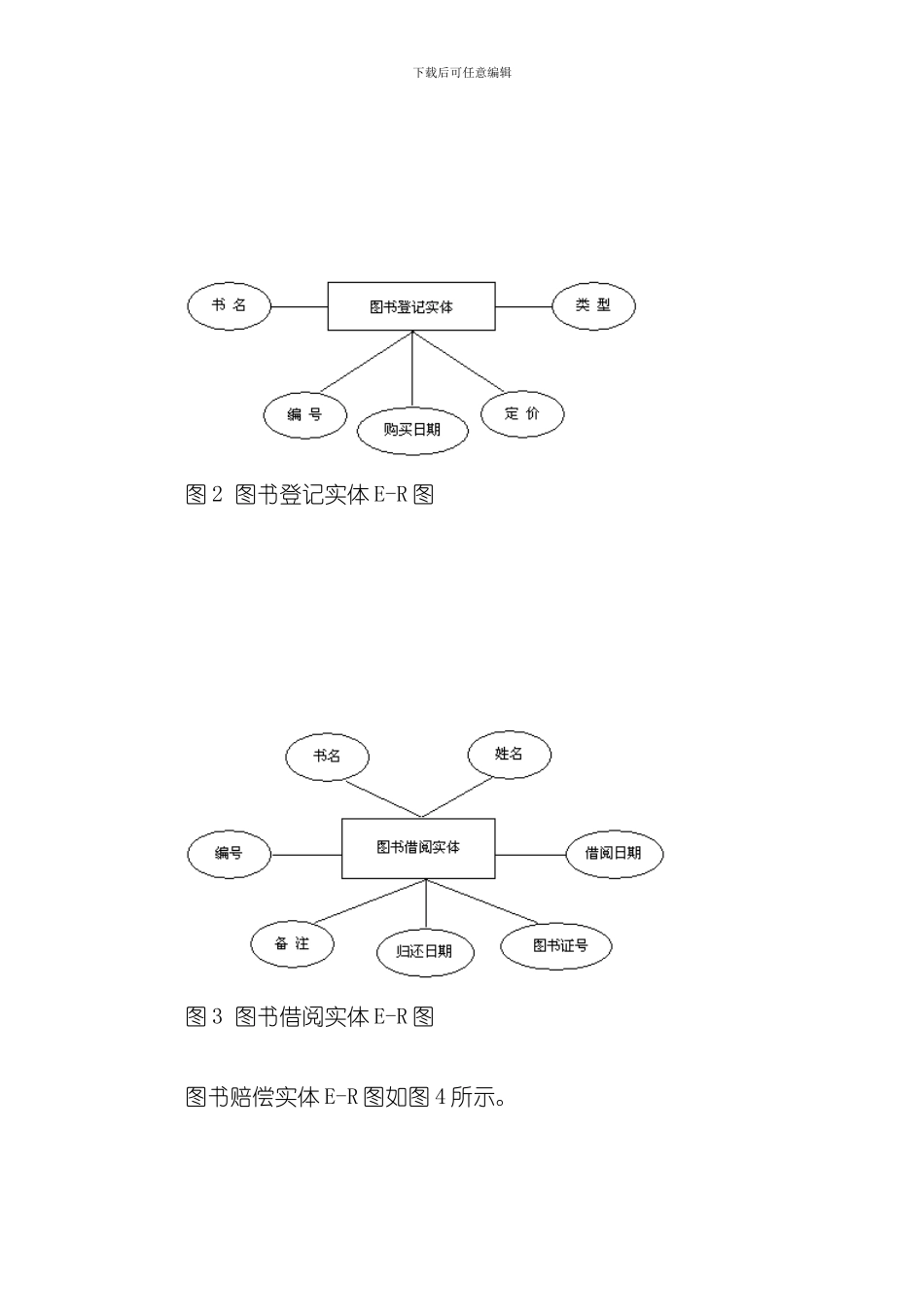

下载后可任意编辑 图书登记实体 E-R 图如图 2 所示
图书借阅实体 E-R 图如图 3 所示

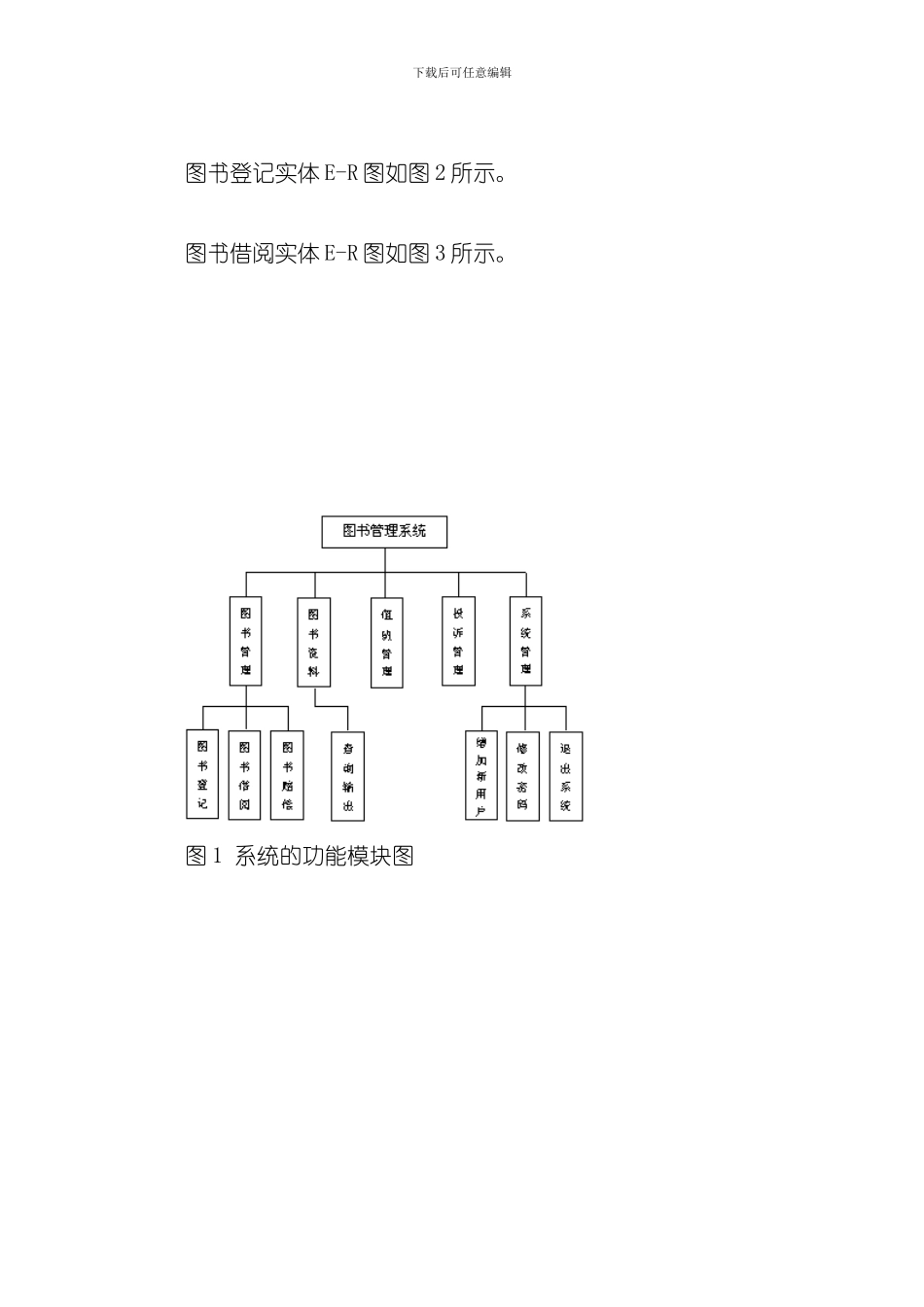

图 1 系统的功能模块图下载后可任意编辑 图 2 图书登记实体 E-R 图 图 3 图书借阅实体 E-R 图 图书赔偿实体 E-R 图如图 4 所示
下载后可任意编辑 图 4 图书赔偿实体 E-R 图 投诉管理实体 E-R 图如图 5 所示
下载后可任意编辑 图 5 投诉管理实体 E-R 图 值班管理实体 E-R 图如图 6 所示
下载后可任意编辑 图 6 值班管理实体 E-R 图 查询输出实体 E-R 图如图 7 所示
二、 结构设计 根据上面的需求分析, 设计好数据库系统, 然后开发应用程下载后可任意编辑序能够考虑的窗体的系统, 每一个窗体实现不同的功能, 能够设计下面的几个模块
● 图书管理模块:用来实现图书的登记、 借阅、 赔偿
● 图书资料模块:用来实现图书的查询输出
● 值班管理模块:用来实现管理人员的值班浏览
● 投诉管理模块:用来实现对管理人员
