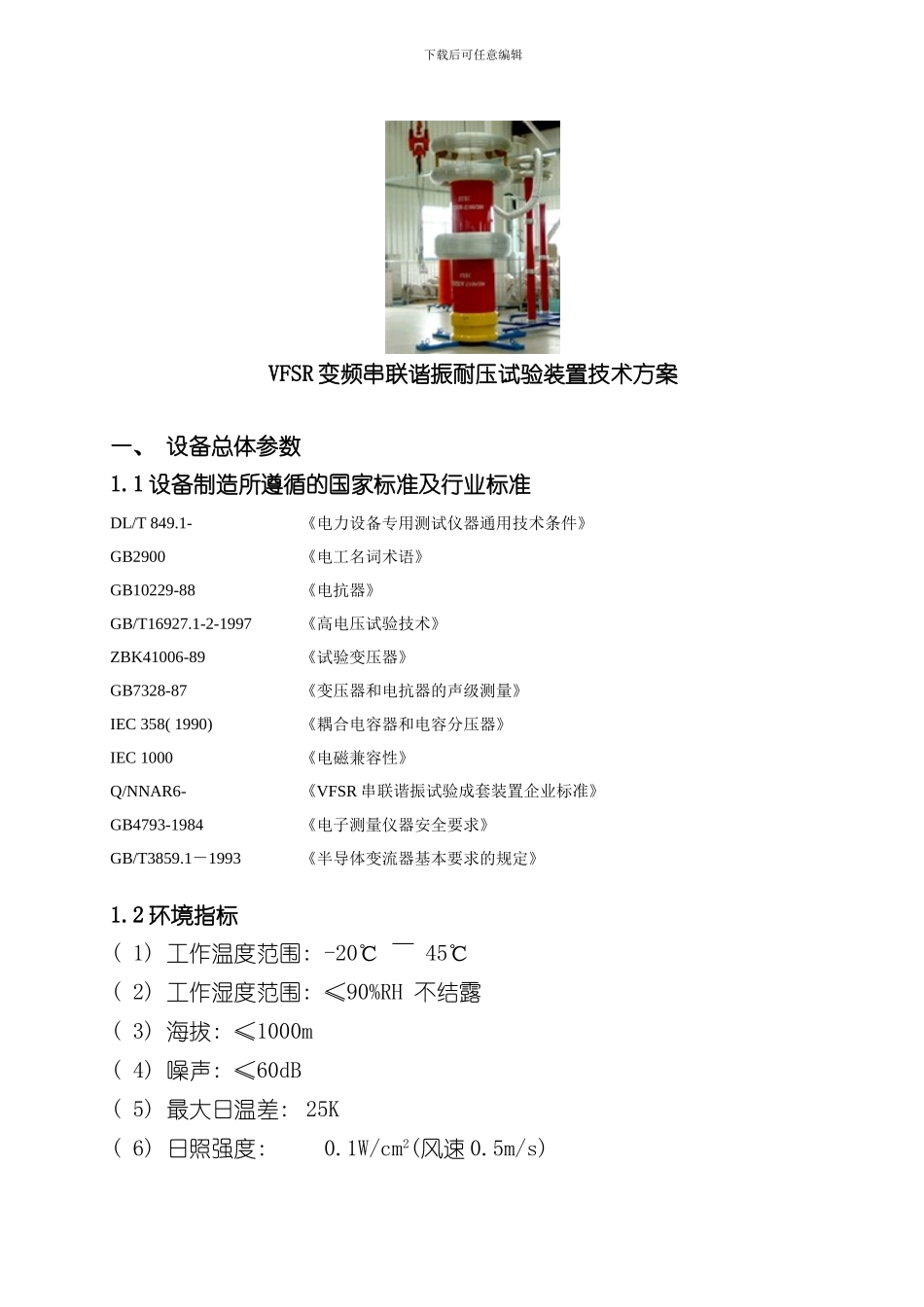

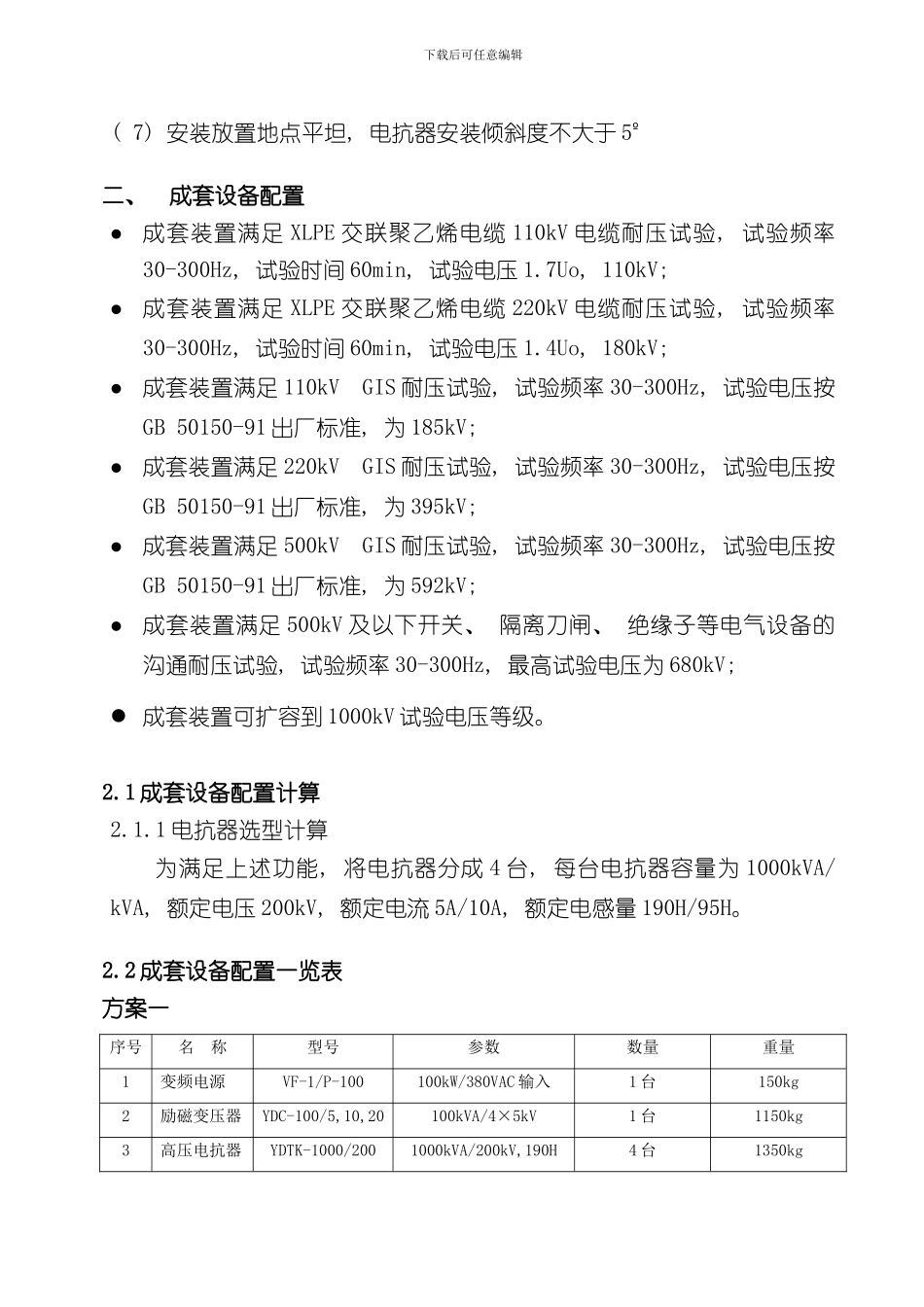

下载后可任意编辑VFSR 变频串联谐振耐压试验装置技术方案一、 设备总体参数1.1 设备制造所遵循的国家标准及行业标准DL/T 849.1- 《电力设备专用测试仪器通用技术条件》GB2900《电工名词术语》GB10229-88《电抗器》GB/T16927.1-2-1997《高电压试验技术》ZBK41006-89《试验变压器》GB7328-87《变压器和电抗器的声级测量》IEC 358( 1990) 《耦合电容器和电容分压器》IEC 1000《电磁兼容性》Q/NNAR6- 《VFSR 串联谐振试验成套装置企业标准》GB4793-1984《电子测量仪器安全要求》GB/T3859.1－1993《半导体变流器基本要求的规定》1.2 环境指标( 1) 工作温度范围: -20℃ ～ 45℃( 2) 工作湿度范围: ≤90%RH 不结露( 3) 海拔: ≤1000m( 4) 噪声: ≤60dB( 5) 最大日温差: 25K( 6) 日照强度: 0.1W/cm2(风速 0.5m/s)下载后可任意编辑( 7) 安装放置地点平坦, 电抗器安装倾斜度不大于 5º二、 成套设备配置成套装置满足 XLPE 交联聚乙烯电缆 110kV 电缆耐压试验, 试验频率30-300Hz, 试验时间 60min, 试验电压 1.7Uo, 110kV; 成套装置满足 XLPE 交联聚乙烯电缆 220kV 电缆耐压试验, 试验频率30-300Hz, 试验时间 60min, 试验电压 1.4Uo, 180kV; 成套装置满足 110kV GIS 耐压试验, 试验频率 30-300Hz, 试验电压按GB 50150-91 出厂标准, 为 185kV; 成套装置满足 220kV GIS 耐压试验, 试验频率 30-300Hz, 试验电压按GB 50150-91 出厂标准, 为 395kV; 成套装置满足 500kV GIS 耐压试验, 试验频率 30-300Hz, 试验电压按GB 50150-91 出厂标准, 为 592kV; 成套装置满足 500kV 及以下开关、 隔离刀闸、 绝缘子等电气设备的沟通耐压试验, 试验频率 30-300Hz, 最高试验电压为 680kV; 成套装置可扩容到 1000kV 试验电压等级。2.1 成套设备配置计算2.1.1 电抗器选型计算为满足上述功能, 将电抗器分成 4 台, 每台电抗器容量为 1000kVA/ kVA, 额定电压 200kV, 额定电流 5A/10A, 额定电感量 190H/95H。2.2 成套设备配置一览表方案一序号名 称型号参数数量重量1变频电源VF-1/P-100100kW/380VAC 输入1 台150kg2励磁变压器YDC-100/5,10,20100kVA/4×5kV1 台1150kg3高压电抗器YDTK-1000/2001000kVA/200kV,190H4 台1350kg下载后可任意编辑4分压器TRF-800/0.001800kV/1000pF 1 台210kg6附件引线、 工具、 均压罩等1 套方案二序号...
