Workbench高级工程实例分析培训模板

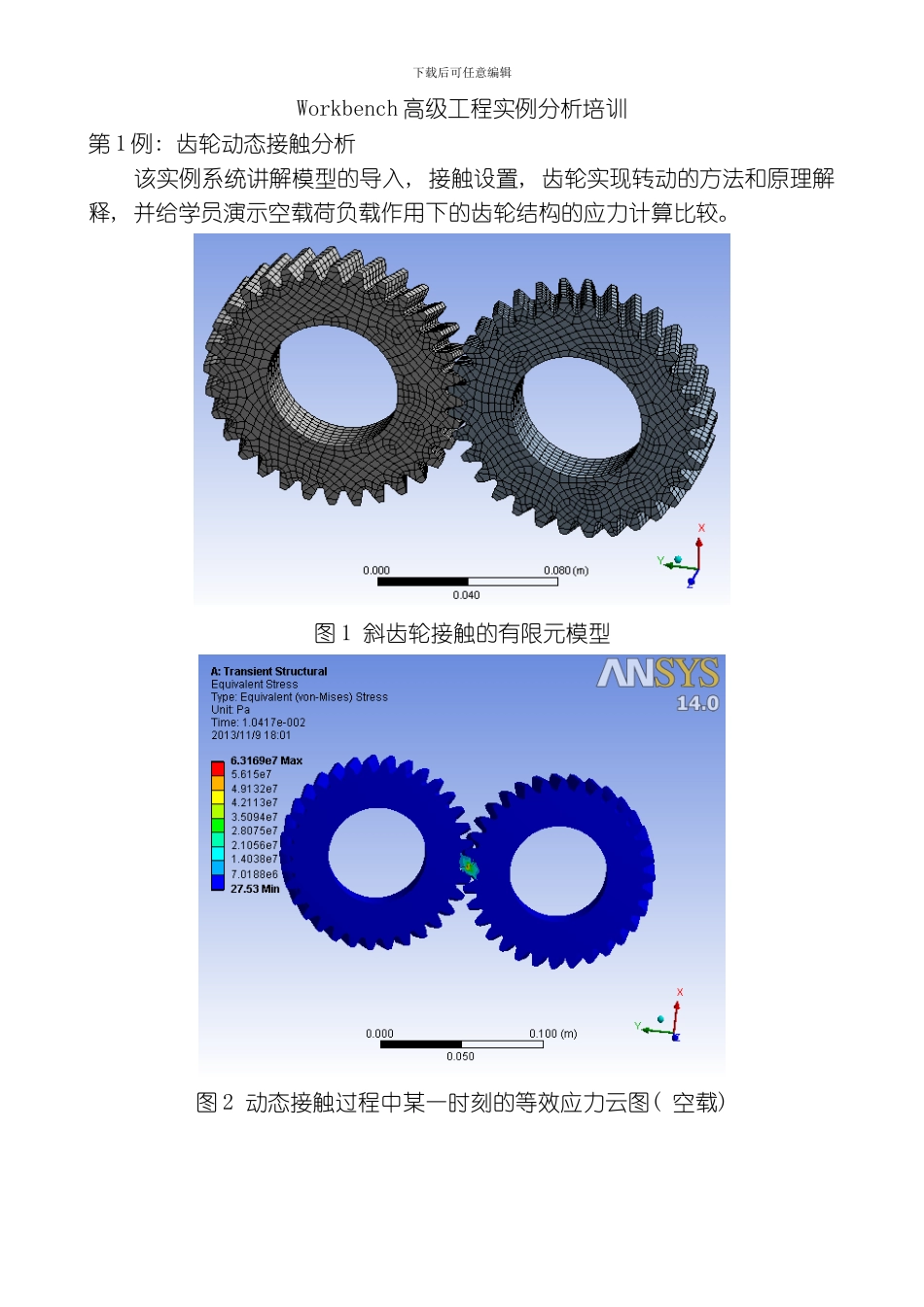

Workbench高级工程实例分析培训模板_第1页
1/30

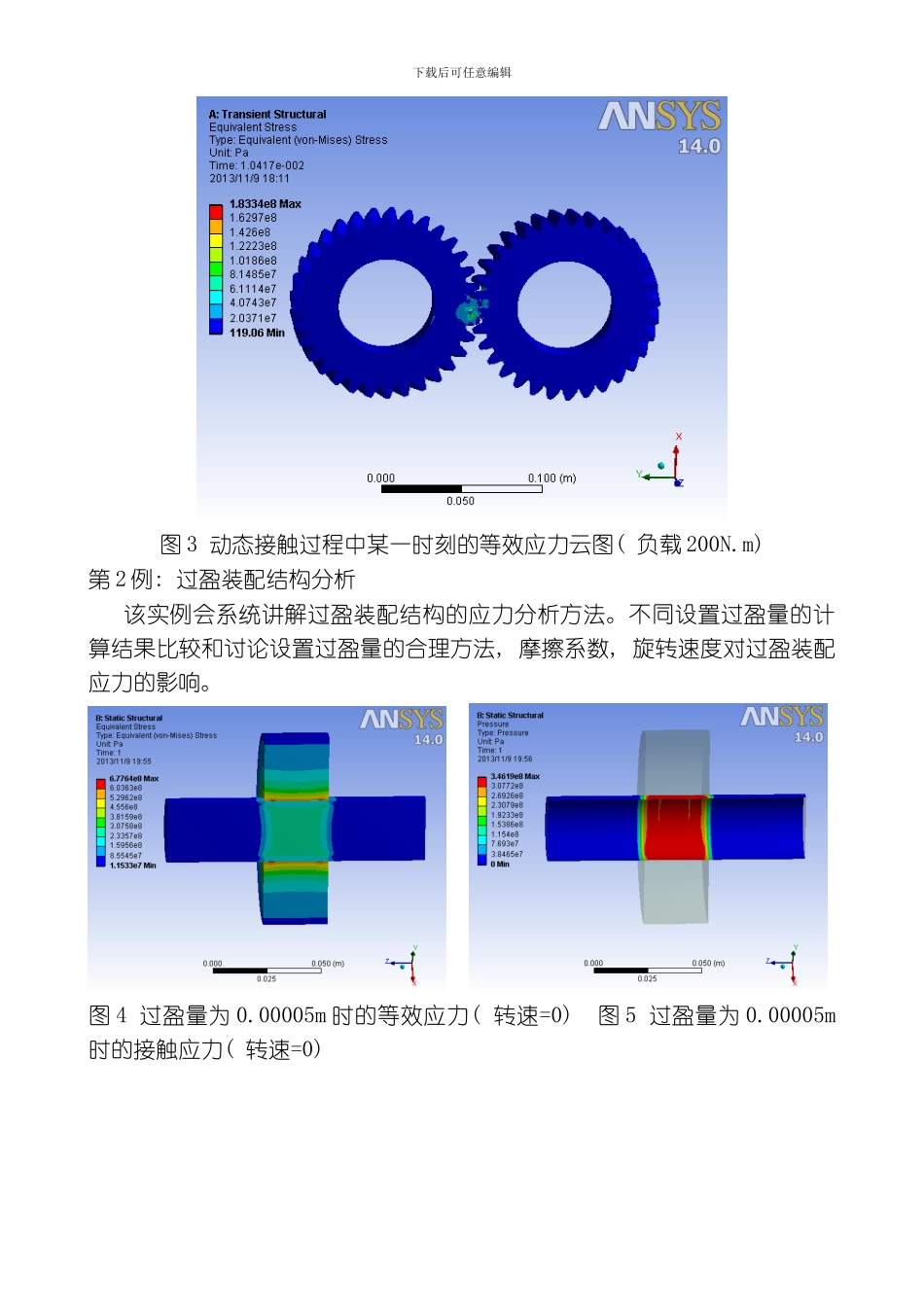

Workbench高级工程实例分析培训模板_第2页
2/30

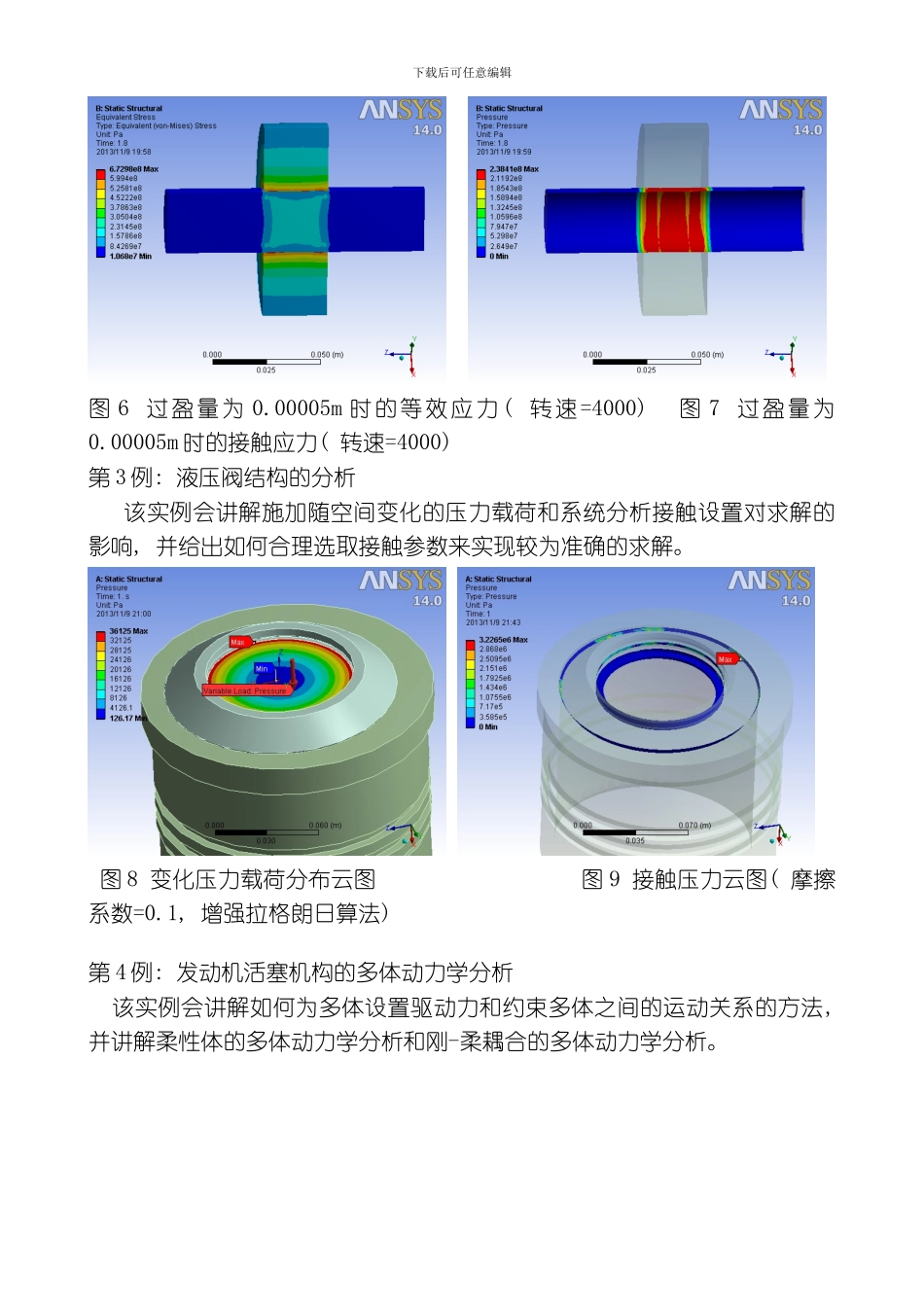

Workbench高级工程实例分析培训模板_第3页
3/30
下载后可任意编辑Workbench 高级工程实例分析培训第 1 例: 齿轮动态接触分析 该实例系统讲解模型的导入, 接触设置, 齿轮实现转动的方法和原理解释, 并给学员演示空载荷负载作用下的齿轮结构的应力计算比较。图 1 斜齿轮接触的有限元模型图 2 动态接触过程中某一时刻的等效应力云图( 空载) 下载后可任意编辑图 3 动态接触过程中某一时刻的等效应力云图( 负载 200N.m) 第 2 例: 过盈装配结构分析 该实例会系统讲解过盈装配结构的应力分析方法。不同设置过盈量的计算结果比较和讨论设置过盈量的合理方法, 摩擦系数, 旋转速度对过盈装配应力的影响。 图 4 过盈量为 0.00005m 时的等效应力( 转速=0) 图 5 过盈量为 0.00005m时的接触应力( 转速=0) 下载后可任意编辑 图 6 过盈量为 0.00005m 时的等效应力( 转速=4000) 图 7 过盈量为0.00005m 时的接触应力( 转速=4000) 第 3 例: 液压阀结构的分析 该实例会讲解施加随空间变化的压力载荷和系统分析接触设置对求解的影响, 并给出如何合理选取接触参数来实现较为准确的求解。 图 8 变化压力载荷分布云图 图 9 接触压力云图( 摩擦系数=0.1, 增强拉格朗日算法) 第 4 例: 发动机活塞机构的多体动力学分析 该实例会讲解如何为多体设置驱动力和约束多体之间的运动关系的方法, 并讲解柔性体的多体动力学分析和刚-柔耦合的多体动力学分析。下载后可任意编辑 图 10 0.12s 时刻的等效应力云图( 柔性体) 图 11 1.17s时刻的等效应力云图( 柔性体) 下载后可任意编辑图 12 0.12s 时刻的等效应力云图( 刚-柔耦合) 图 13 1.17s 时刻的等效应力云图( 刚-柔耦合) 第 5 例: 薄壁结构的非线性屈曲分析 该实例会讲解如何在 Workbench 环境下完成薄壁结构的非线性屈曲分析并获得非线性屈曲载荷的方法, 讨论不同初始缺陷, 弹塑性对非线性屈曲载荷的影响。 图 14 线性屈曲 1 阶屈曲模态云图 图 15 加载 23.14%线性屈曲载荷时的位移云图( 弹塑性) 下载后可任意编辑 图 16 加载 33.35%线性屈曲载荷时的位移云图( 弹塑性) 图 17 非线性屈曲分析的位移与求解子步的关系 图 17 加载 94.299%线性屈曲载荷时的位移云图( 线弹性) 图 18 非线性屈曲分析的位移与求解子步的关系( 线弹性) 下载后可任意编辑第 6 例: 盘式制动器热-结构耦合分析 该实例为学员系统讲解如何利用 Workbench 加载方便的优点和...
