关于建立时间(setuptime)保持时间(holdtime)以及时序的一些问题集合

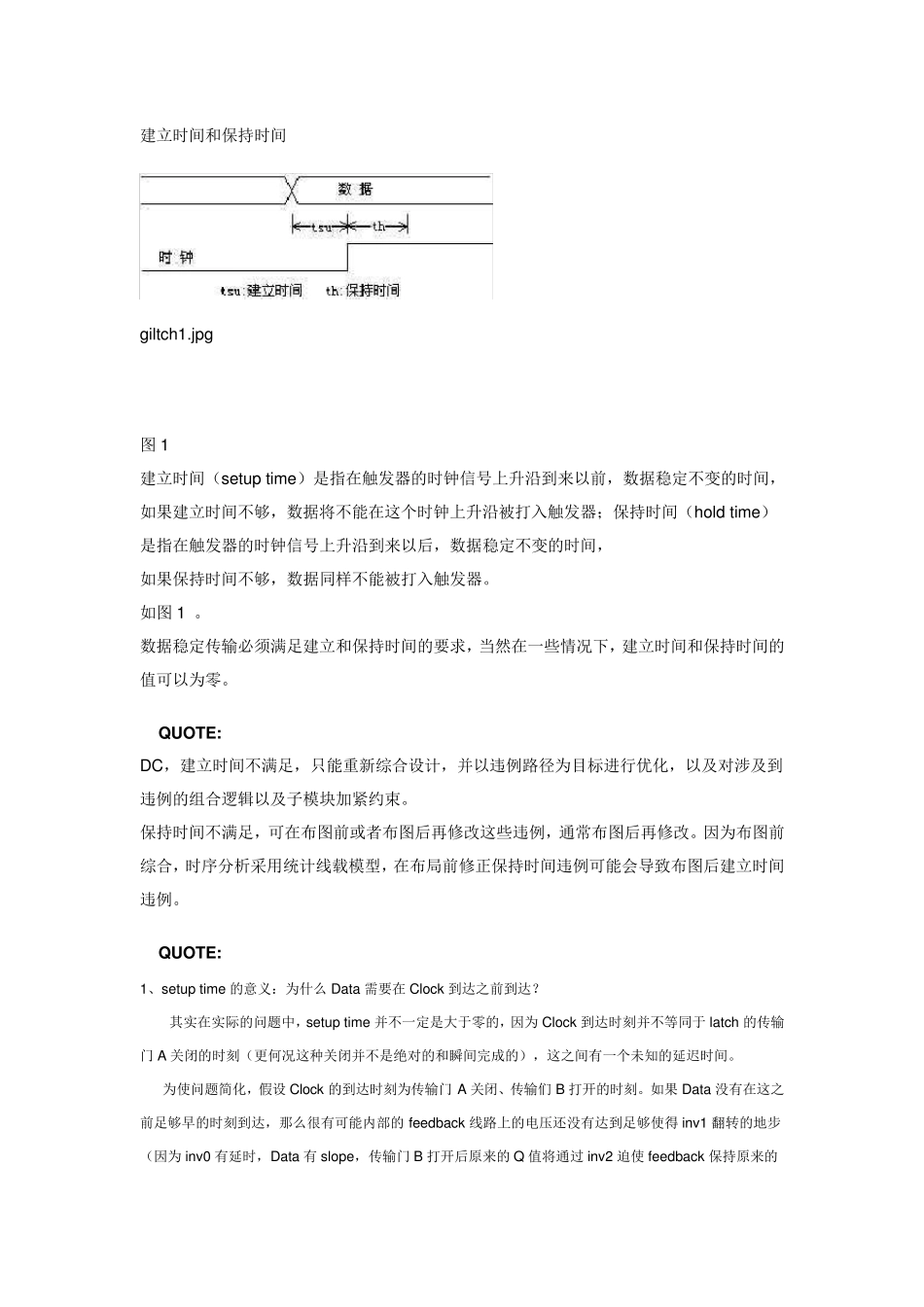

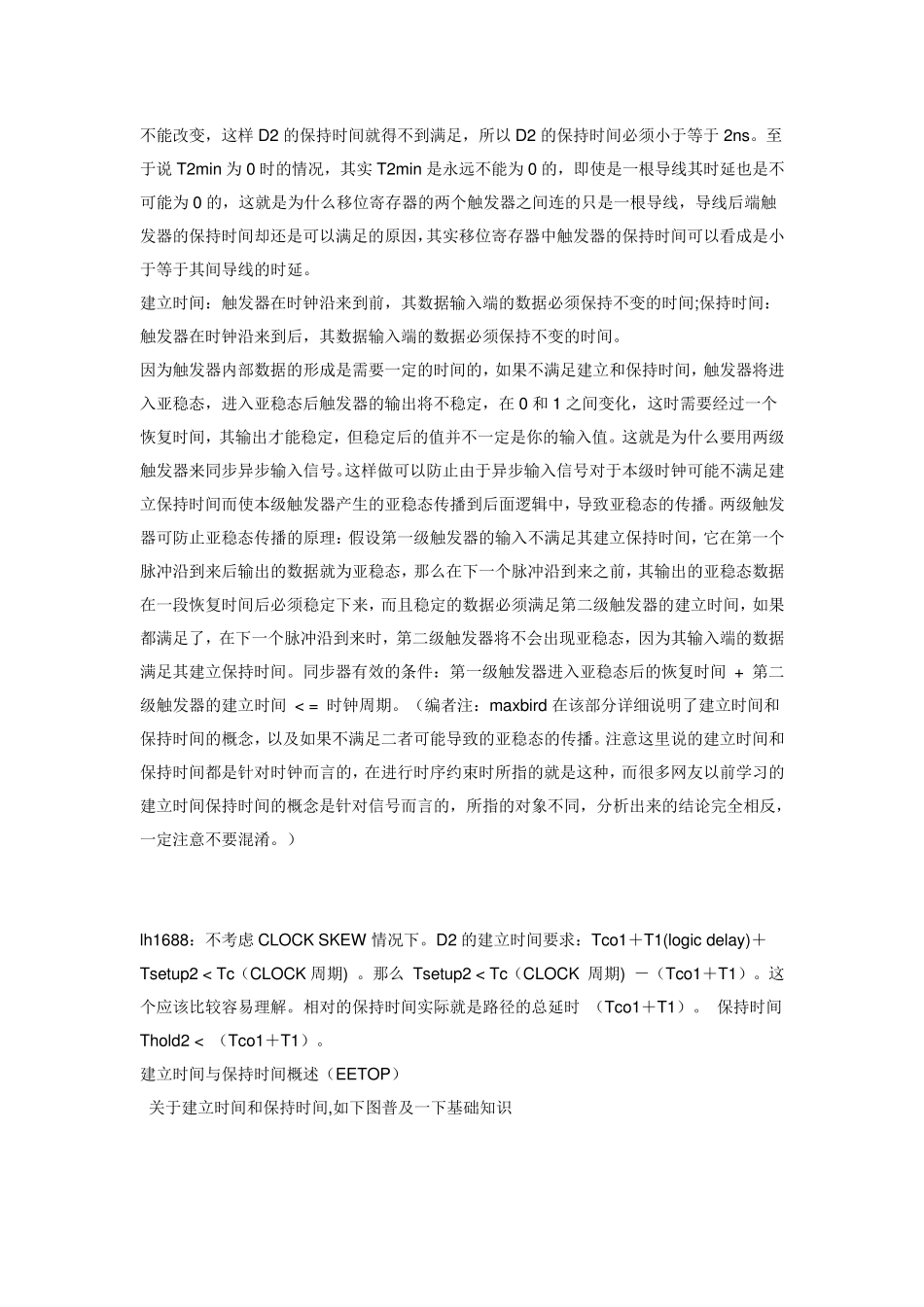

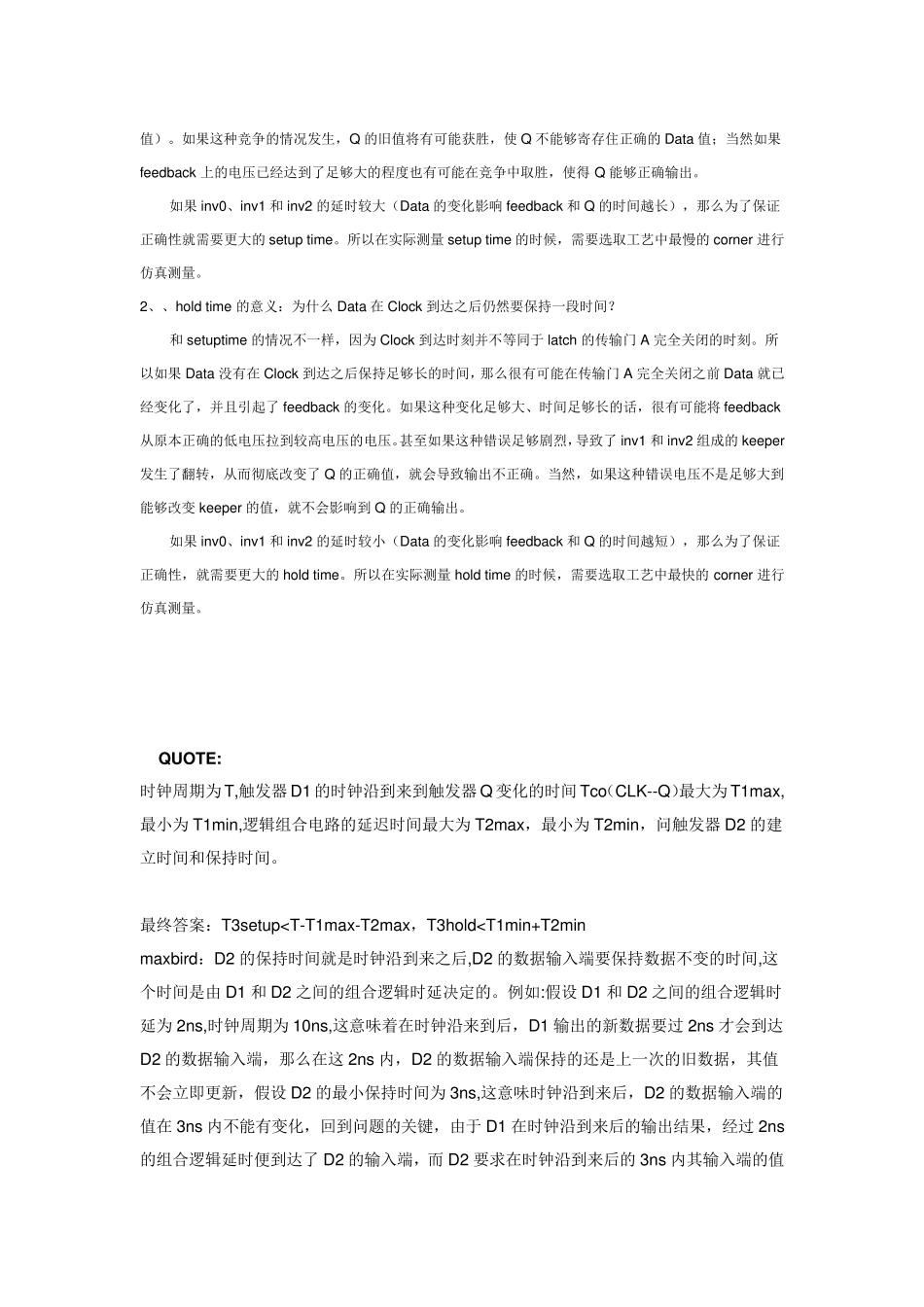

建立时间和保持时间 giltch1.jpg 图1 建立时间（setup time）是指在触发器的时钟信号上升沿到来以前，数据稳定不变的时间，如果建立时间不够，数据将不能在这个时钟上升沿被打入触发器；保持时间（hold time）是指在触发器的时钟信号上升沿到来以后，数据稳定不变的时间， 如果保持时间不够，数据同样不能被打入触发器。 如图1 。 数据稳定传输必须满足建立和保持时间的要求，当然在一些情况下，建立时间和保持时间的值可以为零。 QUOTE: DC，建立时间不满足，只能重新综合设计，并以违例路径为目标进行优化，以及对涉及到违例的组合逻辑以及子模块加紧约束。 保持时间不满足，可在布图前或者布图后再修改这些违例，通常布图后再修改。因为布图前综合，时序分析采用统计线载模型，在布局前修正保持时间违例可能会导致布图后建立时间违例。 QUOTE: 1、setup time 的意义：为什么 Data 需要在Clock 到达之前到达？ 其实在实际的问题中，setup time 并不一定是大于零的，因为Clock 到达时刻并不等同于 latch 的传输门 A 关闭的时刻（更何况这种关闭并不是绝对的和瞬间完成的），这之间有一个未知的延迟时间。 为使问题简化，假设Clock 的到达时刻为传输门 A 关闭、传输们 B 打开的时刻。如果Data 没有在这之前足够早的时刻到达，那么很有可能内部的feedback 线路上的电压还没有达到足够使得 inv1 翻转的地步（因为inv0 有延时，Data 有 slope，传输门 B 打开后原来的Q 值将通过 inv2 迫使 feedback 保持原来的值）。如果这种竞争的情况发生，Q 的旧值将有可能获胜，使Q 不能够寄存住正确的Data 值；当然如果feedback 上的电压已经达到了足够大的程度也有可能在竞争中取胜，使得Q 能够正确输出。 如果inv0、inv1 和 inv2 的延时较大（Data 的变化影响 feedback 和 Q 的时间越长），那么为了保证正确性就需要更大的setup time。所以在实际测量 setup time 的时候，需要选取工艺中最慢的corner 进行仿真测量。 2、、hold time 的意义：为什么 Data 在Clock 到达之后仍然要保持一段时间？ 和 setuptime 的情况不一样，因为 Clock 到达时刻并不等同于 latch 的传输门 A 完全关闭的时刻。所以如果Data 没有在Clock 到达之后保持足够长的时间，那么很有可能在传输门 A 完全关闭之前 Data 就已经变化了，并且引起了feedback 的变化。如果这种变化足够大、时间足够长...
