初中物理课本插图复习

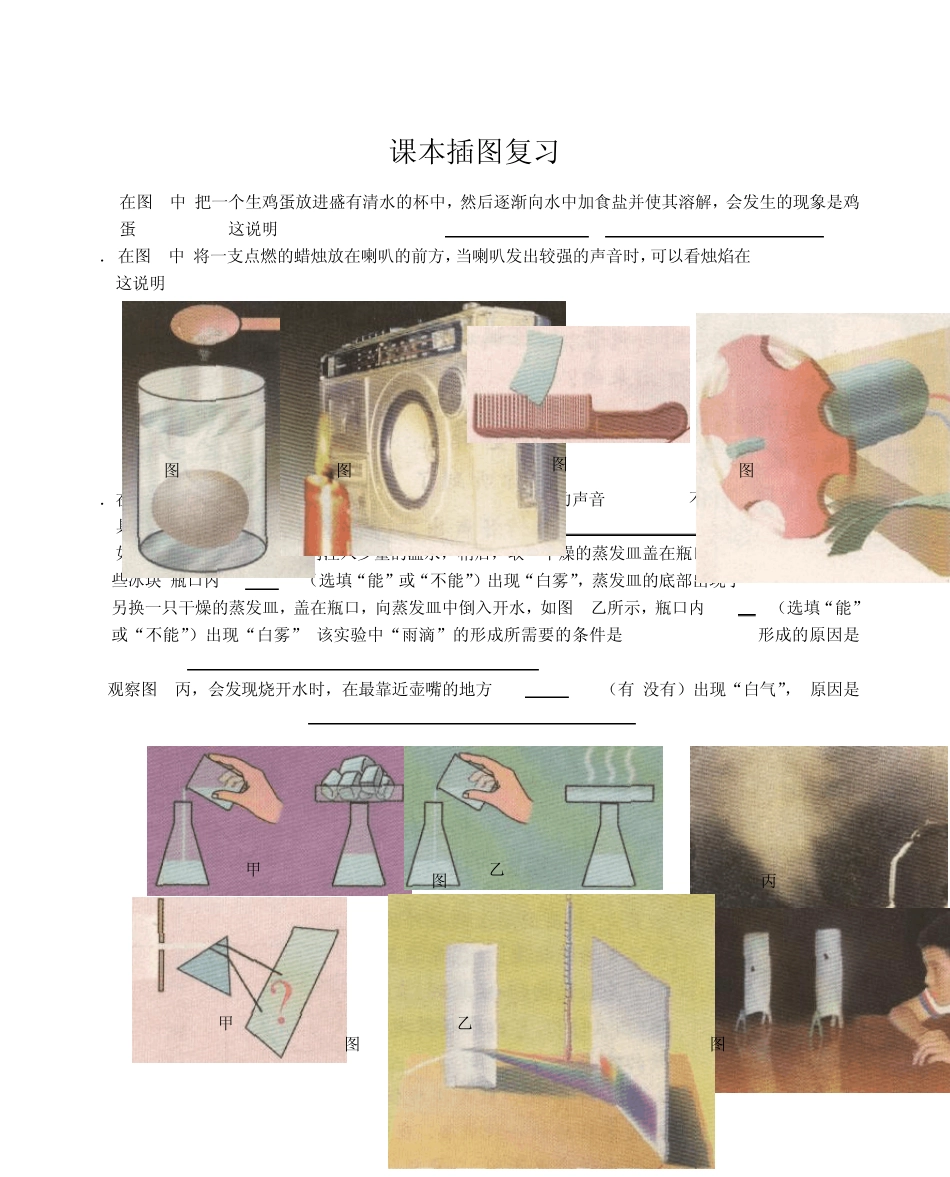

1 课本插图复习 1. 在图1中,把一个生鸡蛋放进盛有清水的杯中，然后逐渐向水中加食盐并使其溶解，会发生的现象是鸡蛋__________,这说明____________________ __ ___. 2． 在图2中,将一支点燃的蜡烛放在喇叭的前方，当喇叭发出较强的声音时，可以看烛焰在____________,这说明_________________________________________. 3．在图3中，用一张硬卡片分别拨木梳的粗齿和细齿，你听到的声音__________不同；在图4中，当玩具电动机的转速增大时，塑料片发出的声音变化是_________ _____. 4. 如图5甲所示，向圆锥瓶内注入少量的温水，稍后，取一干燥的蒸发皿盖在瓶口，在蒸发皿中放置一些冰块,瓶口内___ ___（选填“能”或“不能”）出现“白雾”，蒸发皿的底部出现了_____________.另换一只干燥的蒸发皿，盖在瓶口，向蒸发皿中倒入开水，如图5乙所示，瓶口内____ __（选填“能”或“不能”）出现“白雾”.该实验中“雨滴”的形成所需要的条件是_______________,形成的原因是_________ . 观察图5丙，会发现烧开水时，在最靠近壶嘴的地方____ ____（有/没有）出现“白气”， 原因是________________________ __________. 图1 图2 图3 图4 图5 甲 乙 丙 甲 乙 图7 图6 2 5. 如图 6甲所示的实验显示的现象叫做________ ______，由这个探究活动可知，太阳光可以分解成________________ ___________多种色光.在这个实验中，在测量不同色光区域的温度时，如图6乙所示，发现将温度计放在红光的外测时，温度也会上升，这说明红光外侧的不可见光______线具有____ ____.将涂有荧光物质的纸条放在紫光外侧，你看到的现象是____________________________. 6. 在图 7的实验中，要通过三个小孔看见烛光,必须_________________ _____________. 7. 图 8是用铁丝绕成的圆环，在水中浸一下后取出，透过布满圆环的水膜看书上的字，发现字变大了，这时它是一个__ __透镜；轻轻摇动布满水膜的圆环，甩去少量水，透过布满圆环的水膜看书上的字，发现字变小了，这时它是一个__ __透镜. 8. 如图 9所示是教学中常用的投影仪，在投影过程中，凸透镜的作用是_____________ ______； 平面镜的作用是________________________ ____. 9. 如图 10所示，俯视玻璃砖下的线条，线条似乎升高了，这是___________________现象。 10.在图 11中，当凸透镜距灯泡较近时，通过透镜可以看到灯丝_ ____、 ___ ___ 清晰的像：适当增加凸...
