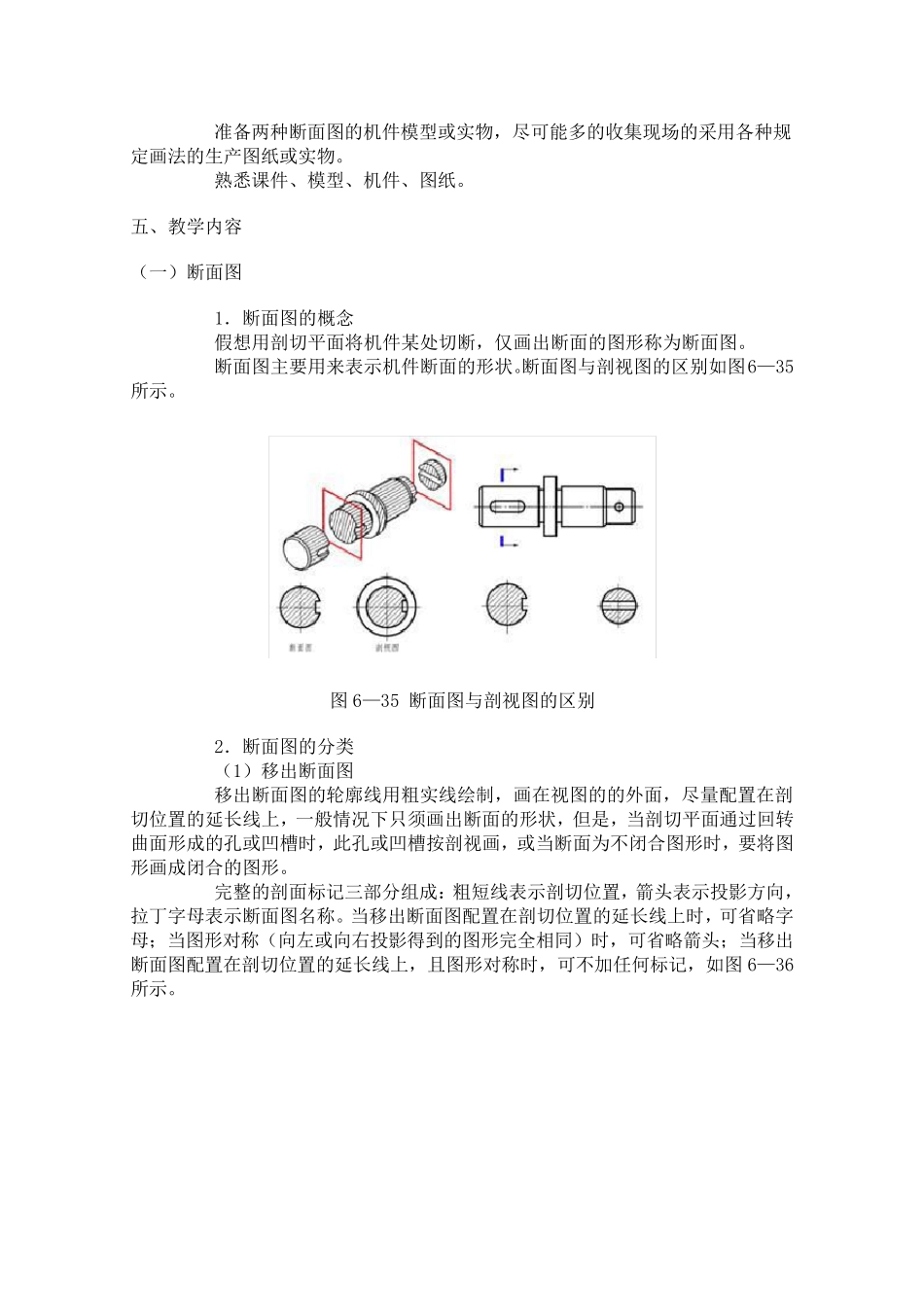

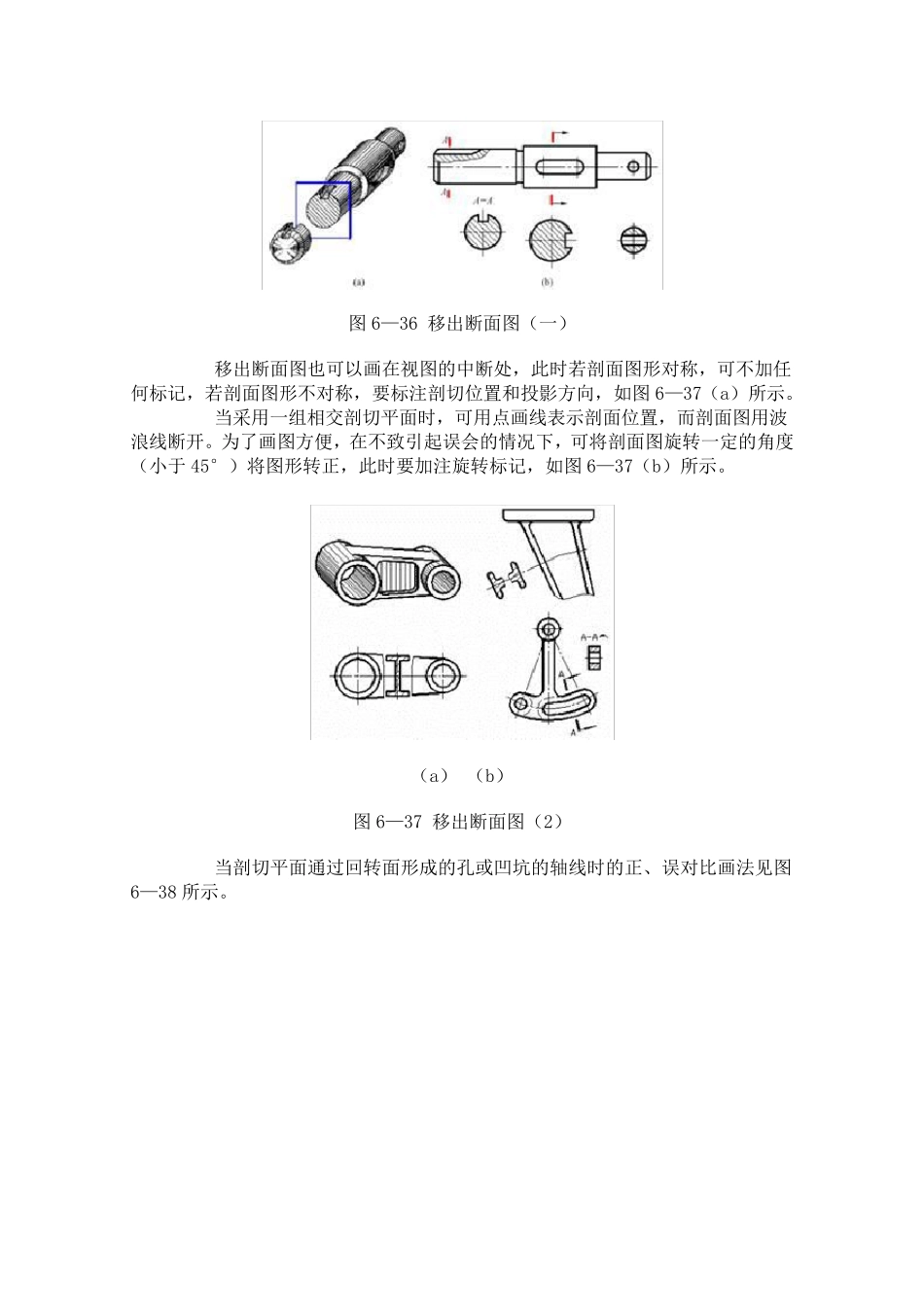

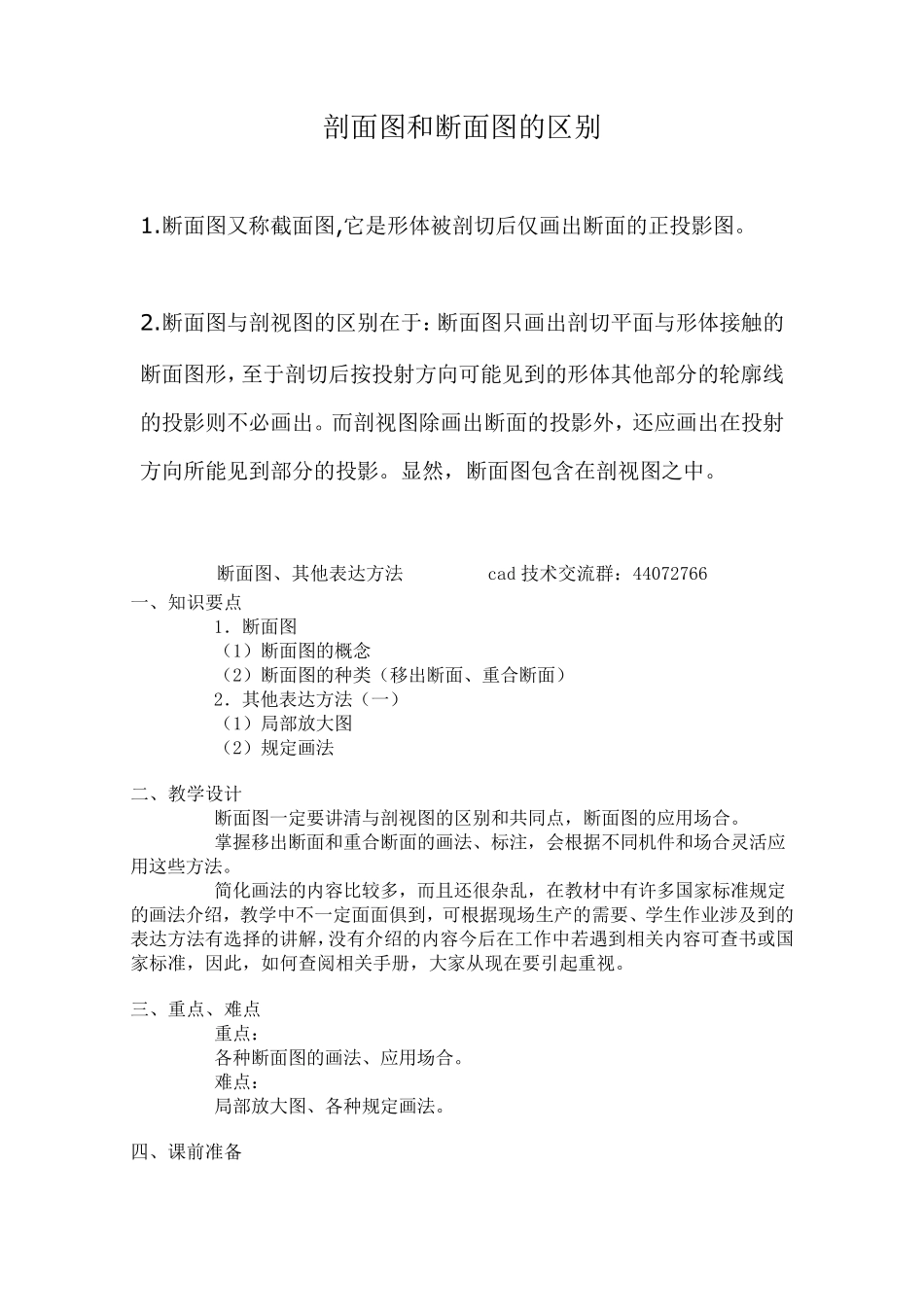

剖面图和断面图的区别 1.断面图又称截面图,它是形体被剖切后仅画出断面的正投影图。 2.断面图与剖视图的区别在于：断面图只画出剖切平面与形体接触的断面图形，至于剖切后按投射方向可能见到的形体其他部分的轮廓线的投影则不必画出。而剖视图除画出断面的投影外，还应画出在投射方向所能见到部分的投影。显然，断面图包含在剖视图之中。 断面图、其他表达方法 cad 技术交流群：44072766 一、知识要点 1．断面图 （1）断面图的概念 （2）断面图的种类（移出断面、重合断面） 2．其他表达方法（一） （1）局部放大图 （2）规定画法 二、教学设计 断面图一定要讲清与剖视图的区别和共同点，断面图的应用场合。 掌握移出断面和重合断面的画法、标注，会根据不同机件和场合灵活应用这些方法。 简化画法的内容比较多，而且还很杂乱，在教材中有许多国家标准规定的画法介绍，教学中不一定面面俱到，可根据现场生产的需要、学生作业涉及到的表达方法有选择的讲解，没有介绍的内容今后在工作中若遇到相关内容可查书或国家标准，因 此 ，如 何 查阅 相关手 册 ，大家从 现在要引 起 重视。 三 、重点、难 点 重点： 各 种断面图的画法、应用场合。 难 点： 局部放大图、各 种规定画法。 四 、课 前 准备 准备两种断面图的机件模型或实物，尽可能多的收集现场的采用各种规定画法的生产图纸或实物。 熟悉课件、模型、机件、图纸。 五、教学内容 （一）断面图 1．断面图的概念 假想用剖切平面将机件某处切断，仅画出断面的图形称为断面图。 断面图主要用来表示机件断面的形状。断面图与剖视图的区别如图6—35所示。 图6—35 断面图与剖视图的区别 2．断面图的分类 （1）移出断面图 移出断面图的轮廓线用粗实线绘制，画在视图的的外面，尽量配置在剖切位置的延长线上，一般情况下只须画出断面的形状，但是，当剖切平面通过回转曲面形成的孔或凹槽时，此孔或凹槽按剖视画，或当断面为不闭合图形时，要将图形画成闭合的图形。 完整的剖面标记三部分组成：粗短线表示剖切位置，箭头表示投影方向，拉丁字母表示断面图名称。当移出断面图配置在剖切位置的延长线上时，可省略字母；当图形对称（向左或向右投影得到的图形完全相同）时，可省略箭头；当移出断面图配置在剖切位置的延长线上，且图形对称时，可不加任何标记，如图6—36所示。 图6—36 移出断面图（一） 移出断面图也可以画在视图的中断处，此时若...
