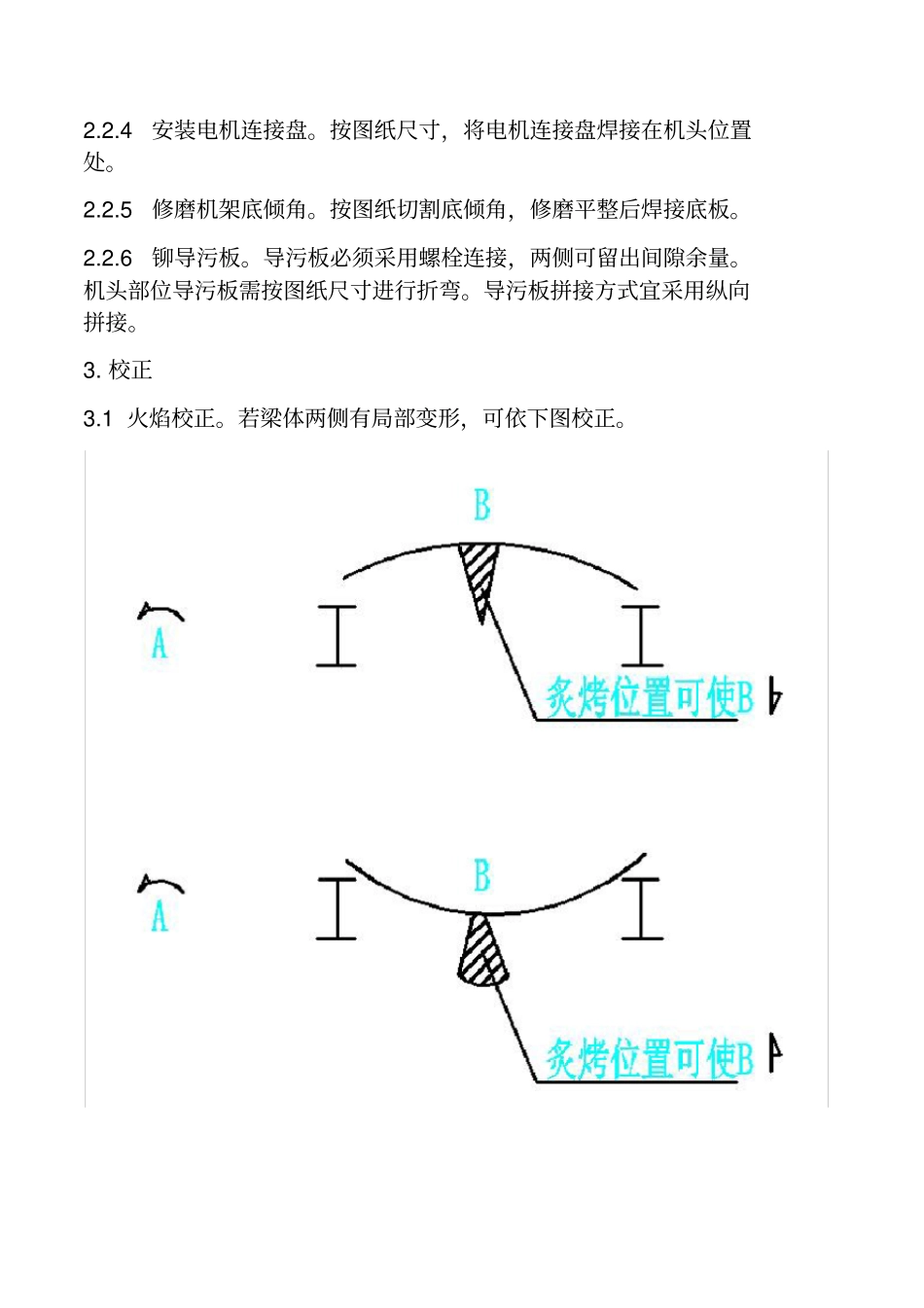

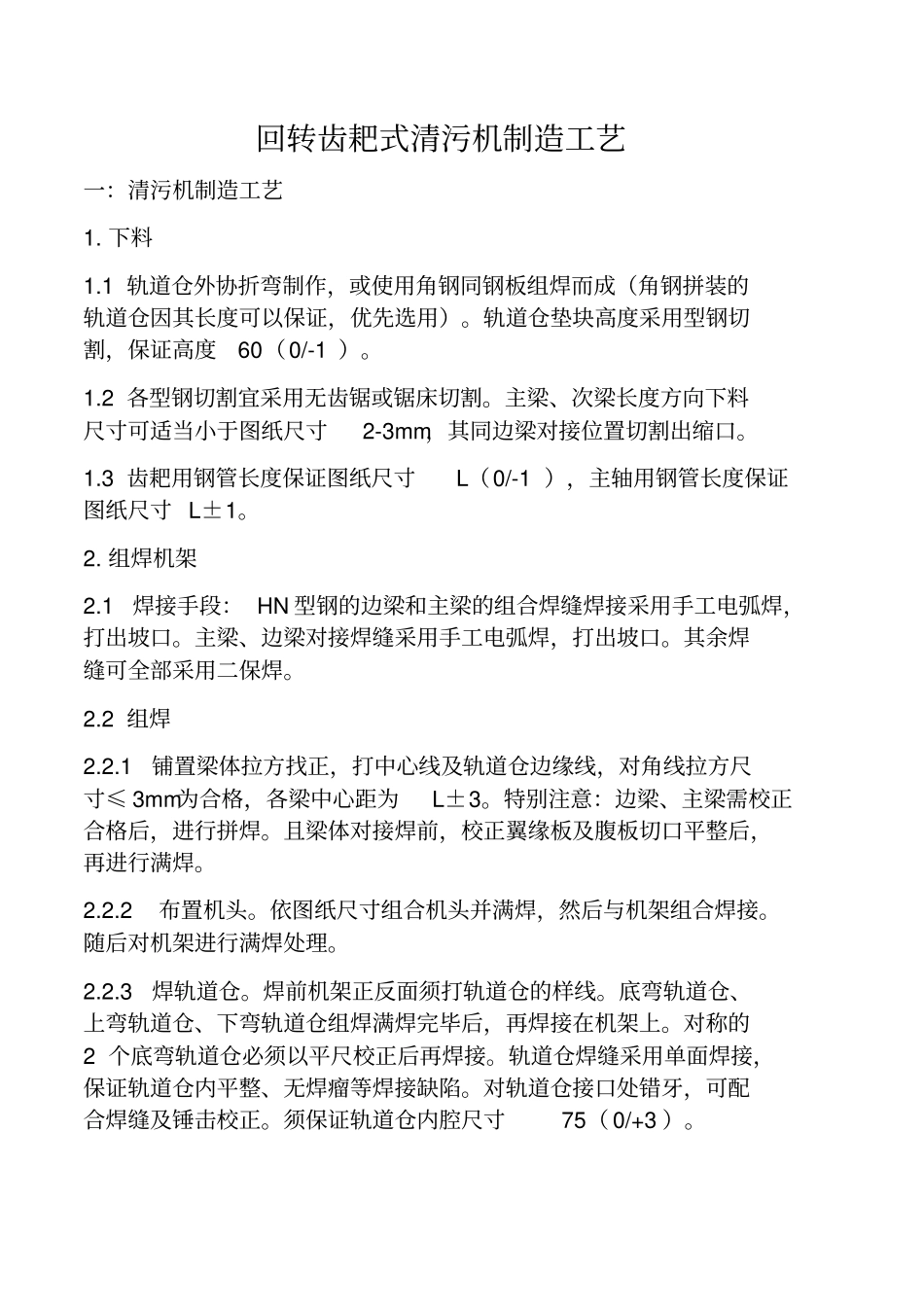

回转齿耙式清污机制造工艺一：清污机制造工艺1. 下料1.1 轨道仓外协折弯制作，或使用角钢同钢板组焊而成（角钢拼装的轨道仓因其长度可以保证，优先选用）。轨道仓垫块高度采用型钢切割，保证高度60（0/-1 ）。1.2 各型钢切割宜采用无齿锯或锯床切割。主梁、次梁长度方向下料尺寸可适当小于图纸尺寸2-3mm，其同边梁对接位置切割出缩口。1.3 齿耙用钢管长度保证图纸尺寸L（0/-1 ），主轴用钢管长度保证图纸尺寸 L±1。2. 组焊机架2.1焊接手段： HN 型钢的边梁和主梁的组合焊缝焊接采用手工电弧焊，打出坡口。主梁、边梁对接焊缝采用手工电弧焊，打出坡口。其余焊缝可全部采用二保焊。2.2 组焊2.2.1铺置梁体拉方找正，打中心线及轨道仓边缘线，对角线拉方尺寸≤ 3mm为合格，各梁中心距为L±3。特别注意：边梁、主梁需校正合格后，进行拼焊。且梁体对接焊前，校正翼缘板及腹板切口平整后，再进行满焊。2.2.2布置机头。依图纸尺寸组合机头并满焊，然后与机架组合焊接。随后对机架进行满焊处理。2.2.3焊轨道仓。焊前机架正反面须打轨道仓的样线。底弯轨道仓、上弯轨道仓、下弯轨道仓组焊满焊完毕后，再焊接在机架上。对称的2 个底弯轨道仓必须以平尺校正后再焊接。轨道仓焊缝采用单面焊接，保证轨道仓内平整、无焊瘤等焊接缺陷。对轨道仓接口处错牙，可配合焊缝及锤击校正。须保证轨道仓内腔尺寸75（ 0/+3 ）。2.2.4安装电机连接盘。按图纸尺寸，将电机连接盘焊接在机头位置处。2.2.5修磨机架底倾角。按图纸切割底倾角，修磨平整后焊接底板。2.2.6铆导污板。导污板必须采用螺栓连接，两侧可留出间隙余量。机头部位导污板需按图纸尺寸进行折弯。导污板拼接方式宜采用纵向拼接。3. 校正3.1 火焰校正。若梁体两侧有局部变形，可依下图校正。
