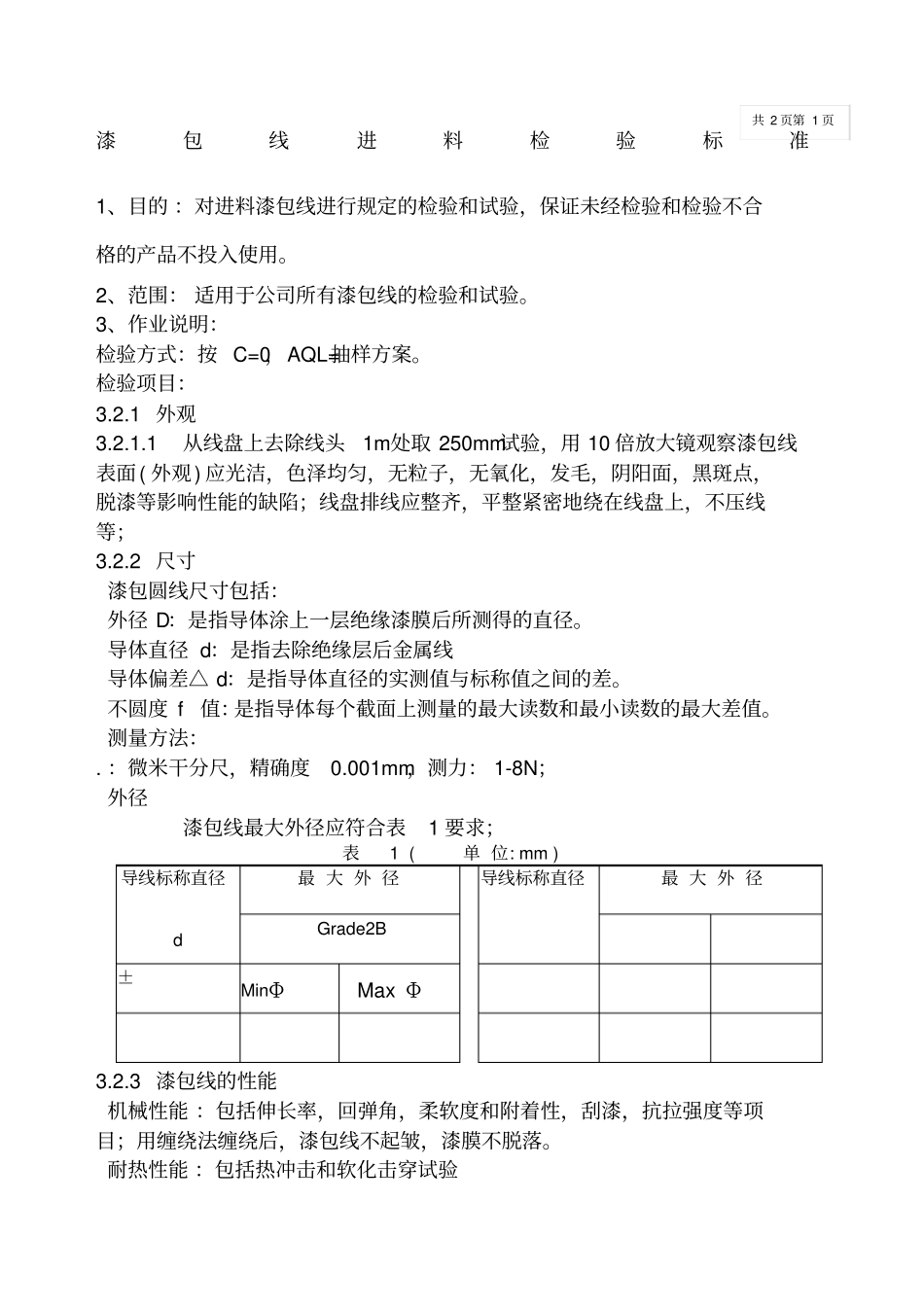

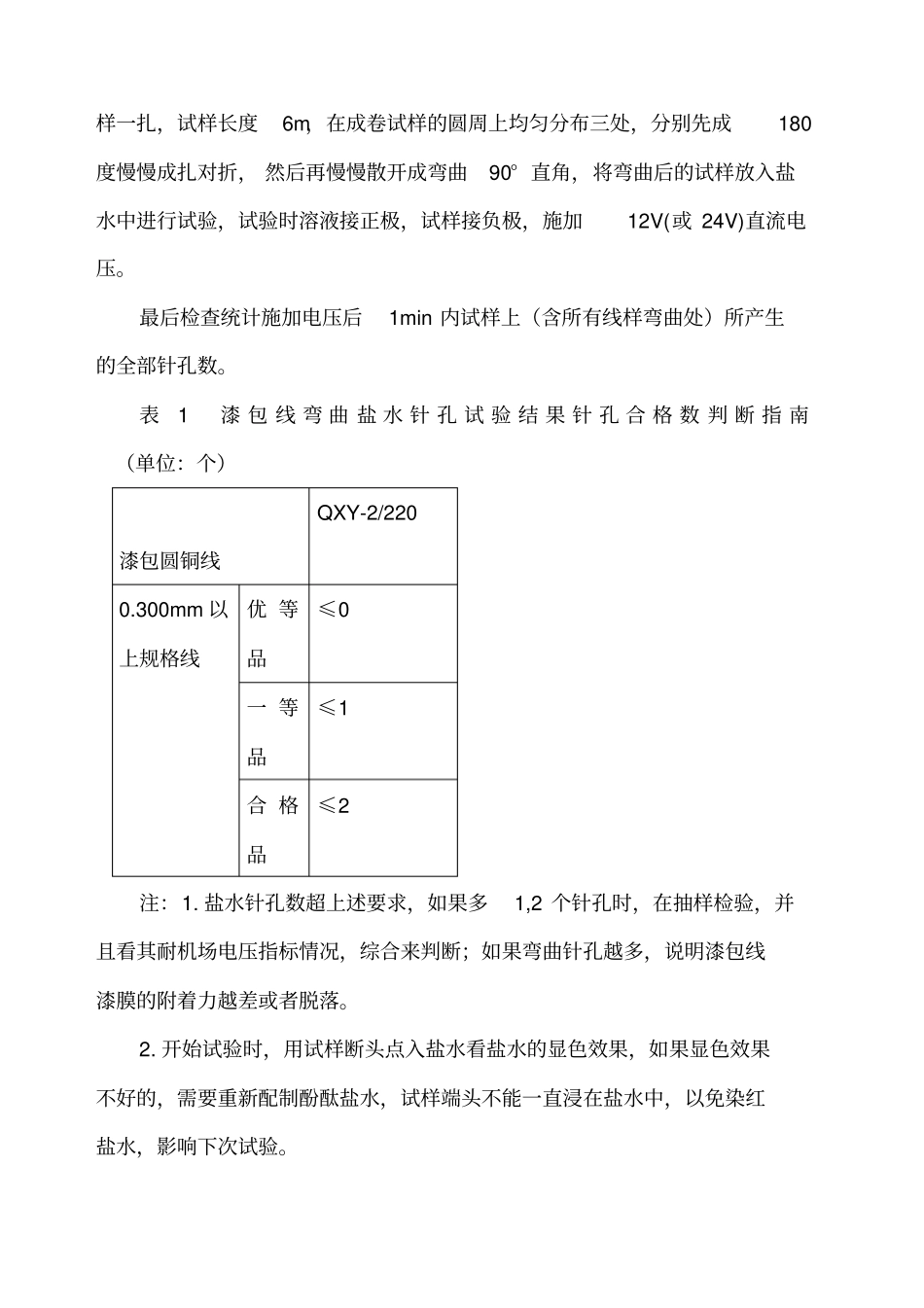

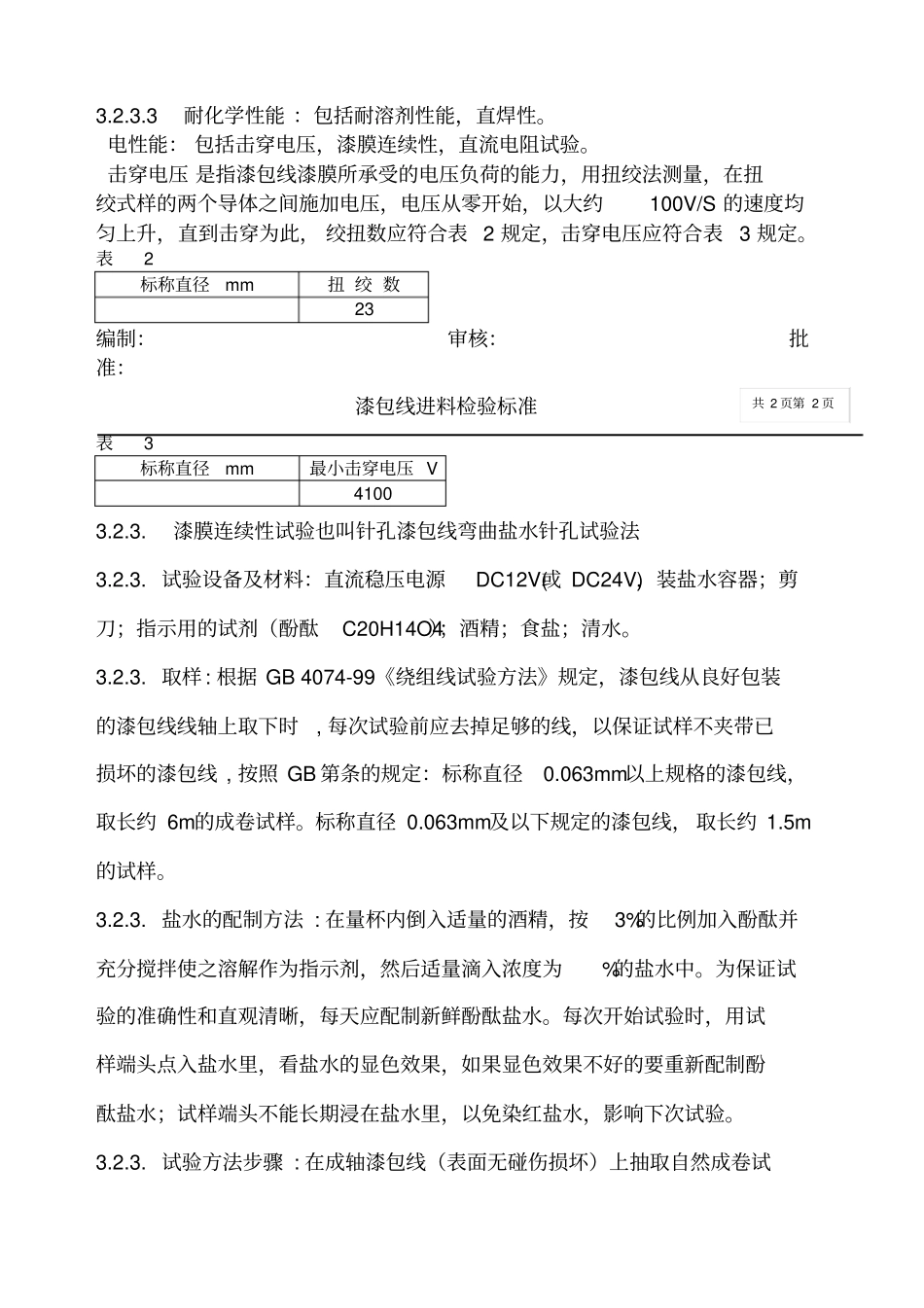

漆包线进料检验标准1、目的 ：对进料漆包线进行规定的检验和试验，保证未经检验和检验不合格的产品不投入使用。2、范围： 适用于公司所有漆包线的检验和试验。3、作业说明：检验方式：按 C=0，AQL=抽样方案。检验项目：3.2.1 外观3.2.1.1 从线盘上去除线头1m处取 250mm试验，用 10 倍放大镜观察漆包线表面( 外观) 应光洁，色泽均匀，无粒子，无氧化，发毛，阴阳面，黑斑点，脱漆等影响性能的缺陷；线盘排线应整齐，平整紧密地绕在线盘上，不压线等；3.2.2 尺寸漆包圆线尺寸包括：外径 D：是指导体涂上一层绝缘漆膜后所测得的直径。导体直径 d：是指去除绝缘层后金属线导体偏差△ d：是指导体直径的实测值与标称值之间的差。不圆度 f 值：是指导体每个截面上测量的最大读数和最小读数的最大差值。测量方法：. ：微米干分尺，精确度0.001mm，测力： 1-8N；外径漆包线最大外径应符合表1 要求；表 1 ( 单 位: mm ) 导线标称直径最 大 外 径导线标称直径最 大 外 径d Grade2B ±MinΦ Max Φ3.2.3 漆包线的性能机械性能 ：包括伸长率，回弹角，柔软度和附着性，刮漆，抗拉强度等项目；用缠绕法缠绕后，漆包线不起皱，漆膜不脱落。耐热性能 ：包括热冲击和软化击穿试验共 2 页第 1 页3.2.3.3 耐化学性能 ：包括耐溶剂性能，直焊性。电性能： 包括击穿电压，漆膜连续性，直流电阻试验。击穿电压 是指漆包线漆膜所承受的电压负荷的能力，用扭绞法测量，在扭绞式样的两个导体之间施加电压，电压从零开始，以大约100V/S 的速度均匀上升，直到击穿为此， 绞扭数应符合表 2 规定，击穿电压应符合表3 规定。表 2 标称直径 mm 扭 绞 数23 编制：审核：批准：漆包线进料检验标准表 3 标称直径 mm 最小击穿电压 V 4100 3.2.3. 漆膜连续性试验也叫针孔漆包线弯曲盐水针孔试验法3.2.3. 试验设备及材料：直流稳压电源DC12V(或 DC24V)，装盐水容器；剪刀；指示用的试剂（酚酞C20H14O4）；酒精；食盐；清水。3.2.3. 取样: 根据 GB 4074-99《绕组线试验方法》规定，漆包线从良好包装的漆包线线轴上取下时, 每次试验前应去掉足够的线，以保证试样不夹带已损坏的漆包线 , 按照 GB 第条的规定：标称直径0.063mm以上规格的漆包线，取长约 6m的成卷试样。标称直径 0.063mm及以下规定的漆包线， 取长约 1.5m的试样。3.2.3. 盐水的配制方法 : 在量杯内倒入适量的酒精，按3%的比例加入酚酞...
