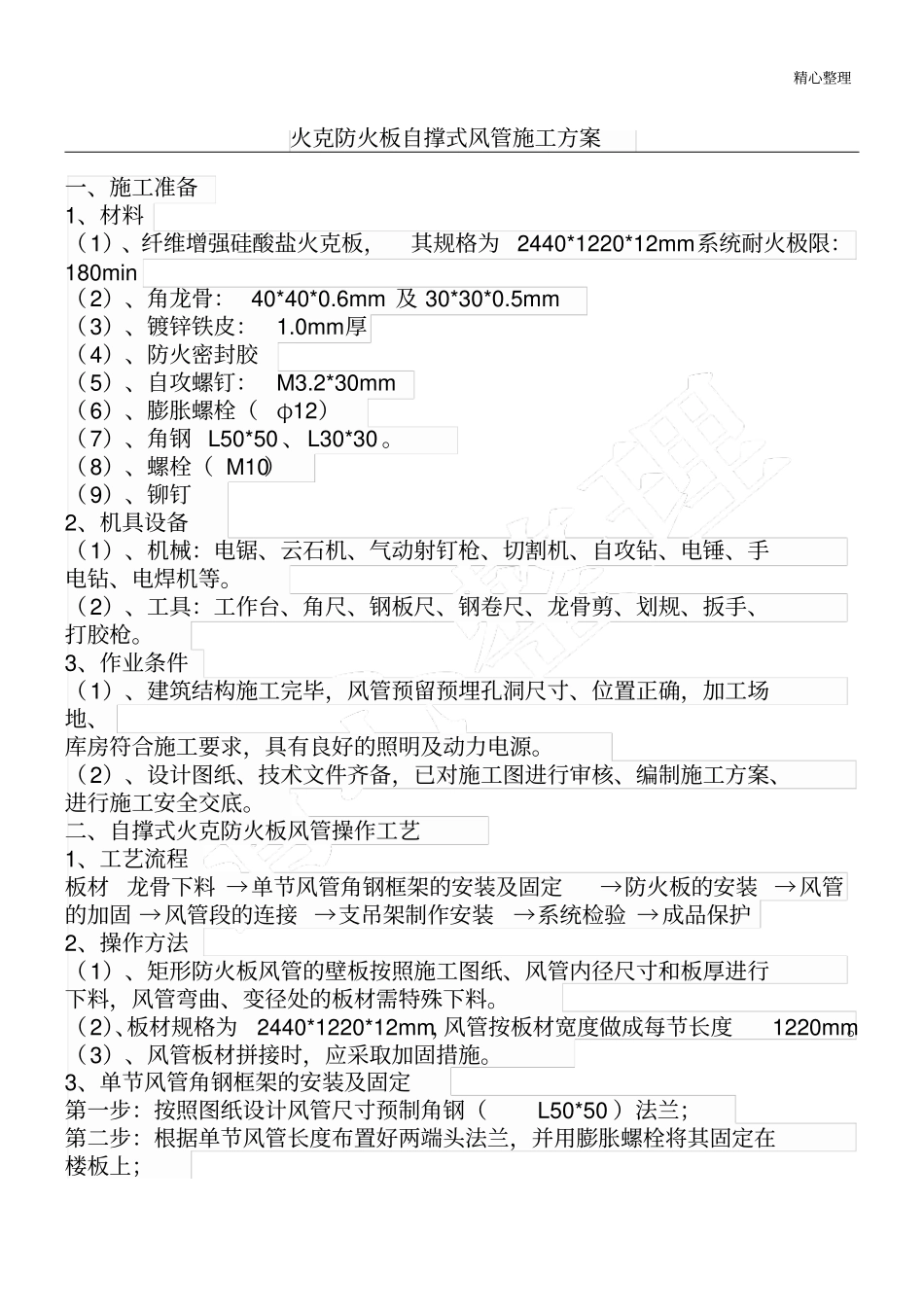

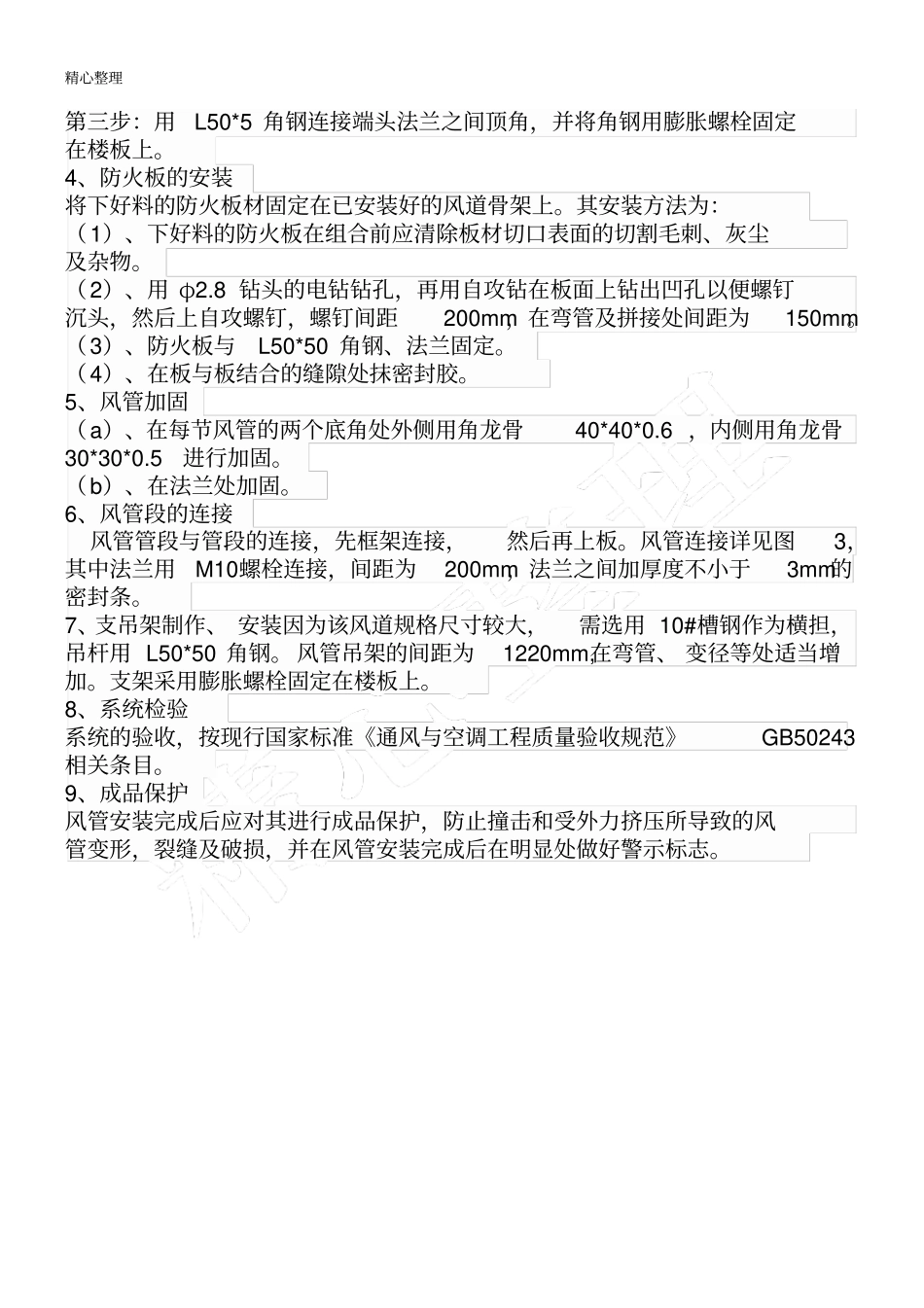

精心整理火克防火板自撑式风管施工方案一、施工准备1、材料（1）、纤维增强硅酸盐火克板，其规格为 2440*1220*12mm系统耐火极限：180min （2）、角龙骨： 40*40*0.6mm 及 30*30*0.5mm （3）、镀锌铁皮：1.0mm厚（4）、防火密封胶（5）、自攻螺钉：M3.2*30mm （6）、膨胀螺栓（φ12）（7）、角钢 L50*50 、L30*30 。（8）、螺栓（ M10）（9）、铆钉2、机具设备（1）、机械：电锯、云石机、气动射钉枪、切割机、自攻钻、电锤、手电钻、电焊机等。（2）、工具：工作台、角尺、钢板尺、钢卷尺、龙骨剪、划规、扳手、打胶枪。3、作业条件（1）、建筑结构施工完毕，风管预留预埋孔洞尺寸、位置正确，加工场地、库房符合施工要求，具有良好的照明及动力电源。（2）、设计图纸、技术文件齐备，已对施工图进行审核、编制施工方案、进行施工安全交底。二、自撑式火克防火板风管操作工艺1、工艺流程板材 龙骨下料 →单节风管角钢框架的安装及固定→防火板的安装 →风管的加固 →风管段的连接 →支吊架制作安装→系统检验 →成品保护2、操作方法（1）、矩形防火板风管的壁板按照施工图纸、风管内径尺寸和板厚进行下料，风管弯曲、变径处的板材需特殊下料。（2）、板材规格为2440*1220*12mm，风管按板材宽度做成每节长度1220mm。（3）、风管板材拼接时，应采取加固措施。3、单节风管角钢框架的安装及固定第一步：按照图纸设计风管尺寸预制角钢（L50*50 ）法兰；第二步：根据单节风管长度布置好两端头法兰，并用膨胀螺栓将其固定在楼板上；精心整理第三步：用L50*5 角钢连接端头法兰之间顶角，并将角钢用膨胀螺栓固定在楼板上。4、防火板的安装将下好料的防火板材固定在已安装好的风道骨架上。其安装方法为：（1）、下好料的防火板在组合前应清除板材切口表面的切割毛刺、灰尘及杂物。（2）、用 φ2.8 钻头的电钻钻孔，再用自攻钻在板面上钻出凹孔以便螺钉沉头，然后上自攻螺钉，螺钉间距200mm，在弯管及拼接处间距为150mm。（3）、防火板与L50*50 角钢、法兰固定。（4）、在板与板结合的缝隙处抹密封胶。5、风管加固（a）、在每节风管的两个底角处外侧用角龙骨40*40*0.6 ，内侧用角龙骨30*30*0.5进行加固。（b）、在法兰处加固。6、风管段的连接风管管段与管段的连接，先框架连接，然后再上板。风管连接详见图3，其中法兰用M10螺栓连接，间距为200mm，法兰之间加厚度不小于3mm的密封条。7、支吊架制作、 安装因为该风道规格尺寸较大，需...
