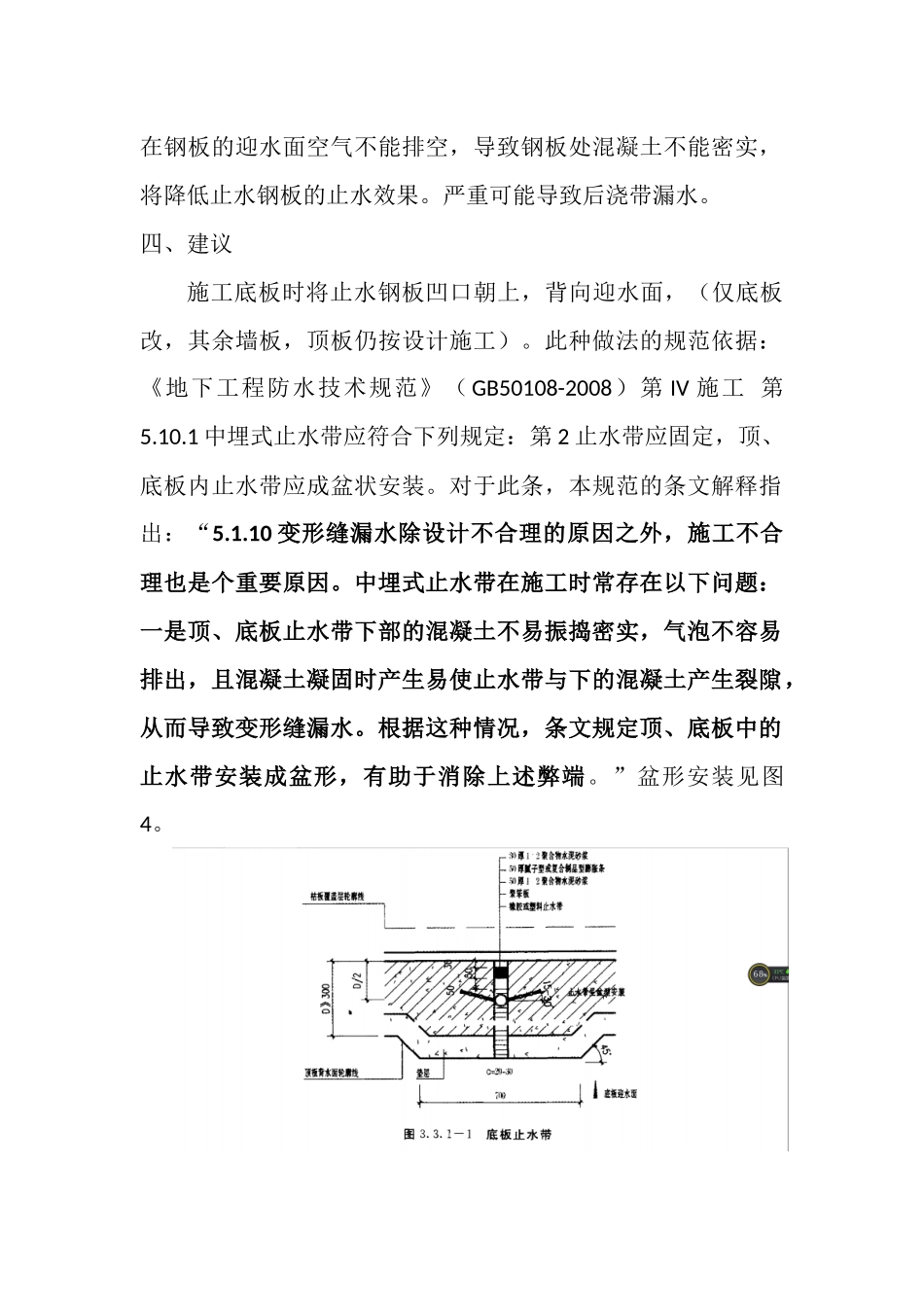

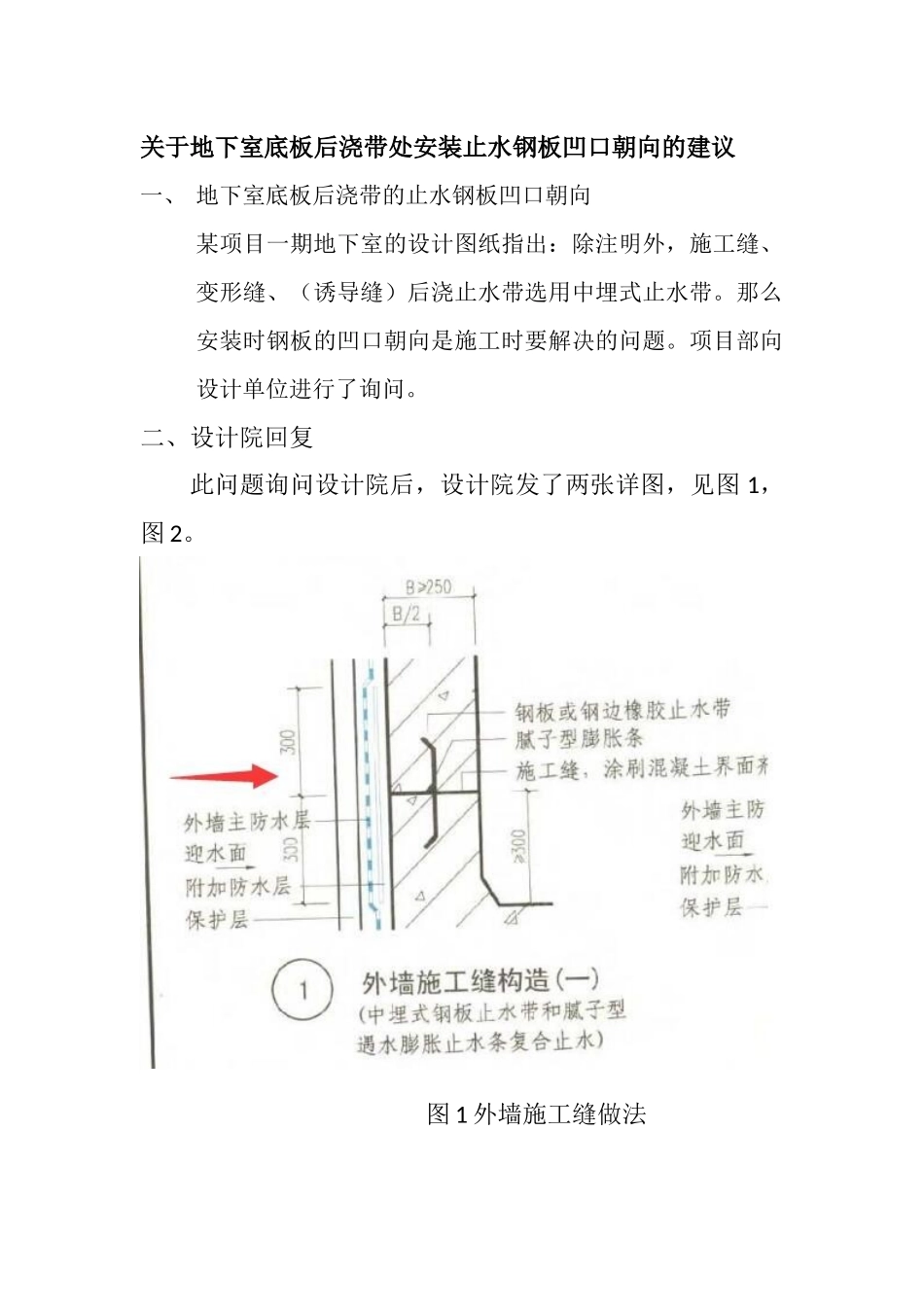

关于地下室底板后浇带处安装止水钢板凹口朝向的建议一、地下室底板后浇带的止水钢板凹口朝向某项目一期地下室的设计图纸指出：除注明外，施工缝、变形缝、（诱导缝）后浇止水带选用中埋式止水带。那么安装时钢板的凹口朝向是施工时要解决的问题。项目部向设计单位进行了询问。二、设计院回复此问题询问设计院后，设计院发了两张详图，见图1，图2。图1外墙施工缝做法图2顶板止水带凹口朝向根据设计回复，止水钢板凹口朝向迎水面，按此原则底板做法见图3。图3底板后浇带止水钢板施工详图三、问题提出：底板按此施工可能出现质量问题按此种方法施工，由于止水钢板下弯，在后浇混凝土时候在钢板的迎水面空气不能排空，导致钢板处混凝土不能密实，将降低止水钢板的止水效果。严重可能导致后浇带漏水。四、建议施工底板时将止水钢板凹口朝上，背向迎水面，（仅底板改，其余墙板，顶板仍按设计施工）。此种做法的规范依据：《地下工程防水技术规范》（GB50108-2008）第IV施工第5.10.1中埋式止水带应符合下列规定：第2止水带应固定，顶、底板内止水带应成盆状安装。对于此条，本规范的条文解释指出：“5.1.10变形缝漏水除设计不合理的原因之外，施工不合理也是个重要原因。中埋式止水带在施工时常存在以下问题：一是顶、底板止水带下部的混凝土不易振捣密实，气泡不容易排出，且混凝土凝固时产生易使止水带与下的混凝土产生裂隙，从而导致变形缝漏水。根据这种情况，条文规定顶、底板中的止水带安装成盆形，有助于消除上述弊端。”盆形安装见图4。图4底板止水带的盆形安装五、进一步讨论1、通过对规范的研究发现：从《地下工程防水技术规范》（GB50108-2008）对于后浇带，止水推荐了三种做法。未见在后浇带使用中埋式止水带这种作法。可能是因为在后浇带中使用钢板止水带，施工复杂，后浇混凝土时清理困难，防水质量不易保证原因。2、钢板中埋式止水带，在施工缝的作用主要是阻断水的通道，阻水效果和钢板的内凹外凹并无多大关系。之所以要指明迎水面有二个原因：一是因为规范规定：一级防水时施工缝一般除了止水带还要采用另外一种防水措施的，而且有些防水措施是要做在迎水面的，所以要指出迎水面的方向。二是凹口朝向对于底板、顶板混凝土浇筑质量有很大影响。3、对于地下室底板后浇带安装朝向的建议由于钢板止水带在很多工地上使用，因而本着严谨、慎重的原则，查阅了多本规范、规程。但未查到支持底板“止水钢板凹口朝迎水面”这一说法的规范依据。为了保证后浇带的防水质量，我们建议底板后浇带安装钢板止水带时凹口背向迎水面。4、本次查阅的主要规范如下：GB50108-2008地下工程防水技术规范GB50666-2011混凝土结构工程施工规范GB50208-2011地下工程防水质量验收规范GB50010-2002混凝土结构设计规范GB50017-2003建筑地基基础设计规范JGJT178-2009补偿收缩混凝土应用技术规程10J-301地下建筑防水构造11ZJ-311地下室防水DBJ15-19-2008建筑防水工程技术规程DB11/376-2006地下室防水施工技术规程
