二三插带双控大板开关配件加工工艺卡模板

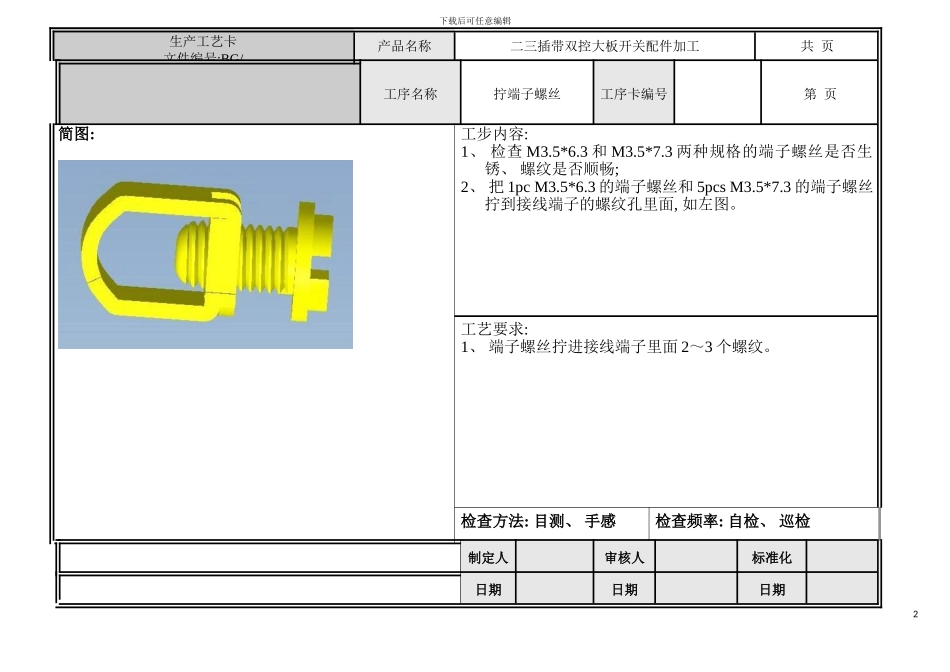

下载后可任意编辑二三插带双控大板开关配件加工工艺卡模板1下载后可任意编辑生产工艺卡文件编号:BG/产品名称二三插带双控大板开关配件加工共 页工序名称拧端子螺丝工序卡编号第 页简图: 工步内容: 1、 检查 M3.5*6.3 和 M3.5*7.3 两种规格的端子螺丝是否生锈、 螺纹是否顺畅; 2、 把 1pc M3.5*6.3 的端子螺丝和 5pcs M3.5*7.3 的端子螺丝拧到接线端子的螺纹孔里面, 如左图。工艺要求: 1、 端子螺丝拧进接线端子里面 2～3 个螺纹。检查方法: 目测、 手感检查频率: 自检、 巡检制定人 审核人标准化日期日期日期2下载后可任意编辑生产工艺卡文件编号:BG/产品名称二三插带双控大板开关配件加工共 页工序名称铆接 16A 三插联片工序卡编号第 页简图: 工步内容: 1、 专用夹具把 16A 三插联片铆接到二三插带大板开关 N 极插套上, 如左图工艺要求: 1、 注意铆接时 16A 三插联片的方向不能错、 不能松脱, 两个孔要对中( 用专用夹具保证铆接方向) 。检查方法: 目测、 手感检查频率: 自检、 巡检3下载后可任意编辑制定人 审核人标准化日期日期日期生产工艺卡文件编号:BG/产品名称二三插带双控大板开关配件加工共 页工序名称桥板铆接银点工序卡编号第 页简图: 桥板铆接∮3.5mm 银点 正 面工步内容: 1、 把∮3.5mm 银点 2pcs 铆接到桥板的两边孔中, 银点的大圆弧面在桥板的弓形端, 如左图4银点大圆弧面下载后可任意编辑桥板铆接∮3.5mm 银点背面工艺要求: 1、 银点铆接牢固, 银点大圆弧面表面平滑, 不能有毛刺等不良现象。检查方法: 目测、 手感检查频率: 自检、 巡检制定人 审核人标准化日期日期日期生产工艺卡文件编号:BG/产品名称二三插带双控大板开关配件加工共 页工序名称出线支承架铆接银点工序卡编号第 页5下载后可任意编辑简图: 工步内容: 1、 把∮3.5mm 银点 1pcs 铆接到出线支承架的孔中, 银点的大圆面在桥板的外面, 如左图工艺要求: 1、 银点铆接牢固, 银点大圆面表面平滑, 不能有毛刺等不良现象。检查方法: 目测、 手感检查频率: 自检、 巡检制定人 审核人标准化日期日期日期生产工艺卡文件编号:BG/产品名称二三插带双控大板开关配件加工共 页6银点大圆面下载后可任意编辑工序名称螺丝装胶袋工序卡编号第 页简图: 工步内容: 1、 把 M4*25 的螺丝 2pcs 装到 4*7mm 的螺丝胶袋中, 再用热合机封口, 如左图工艺要求: 1、 保证不漏件, ...
