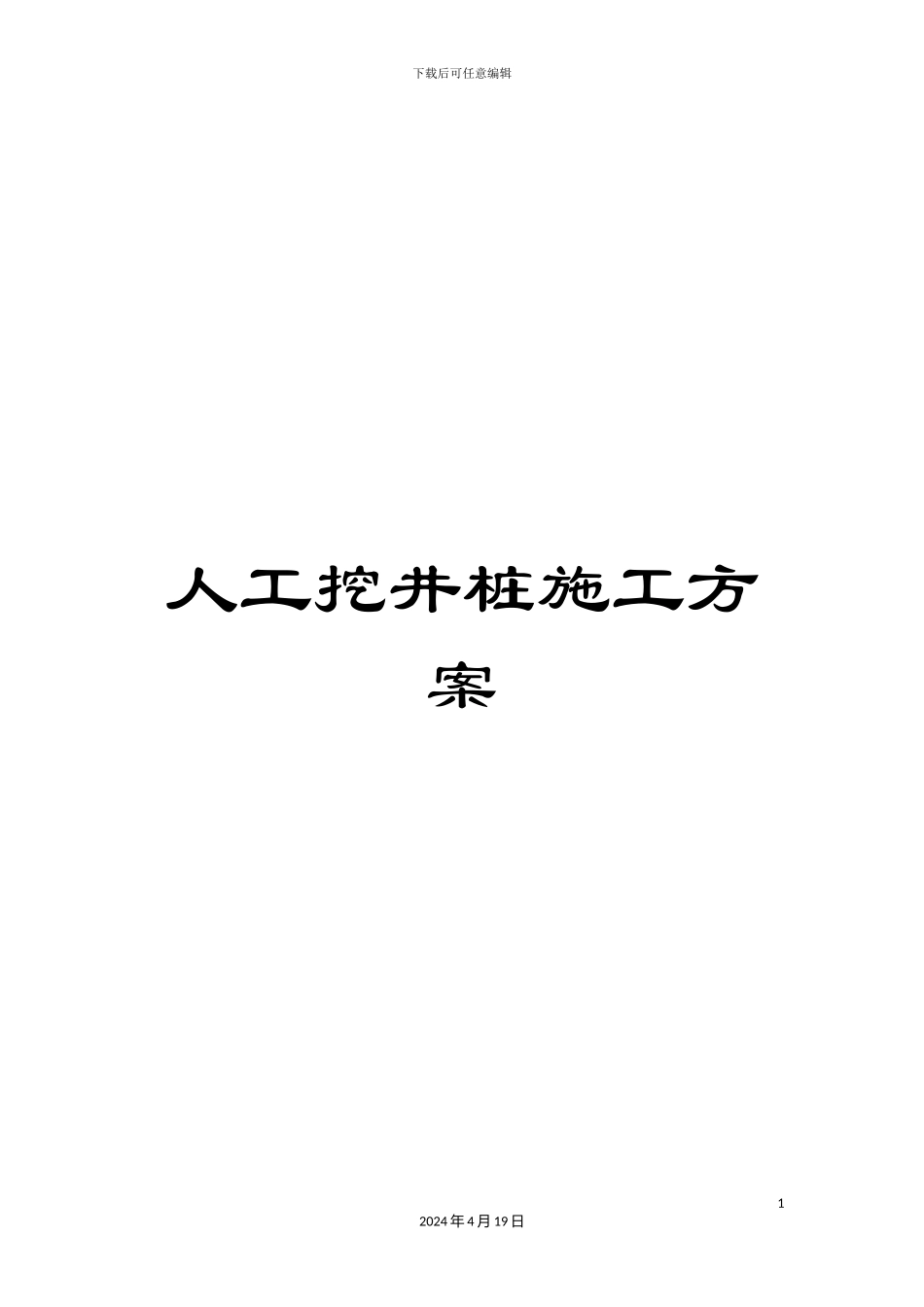

人工挖井桩施工方案

人工挖井桩施工方案_第1页
1/20
人工挖井桩施工方案_第2页
2/20
人工挖井桩施工方案_第3页
3/20

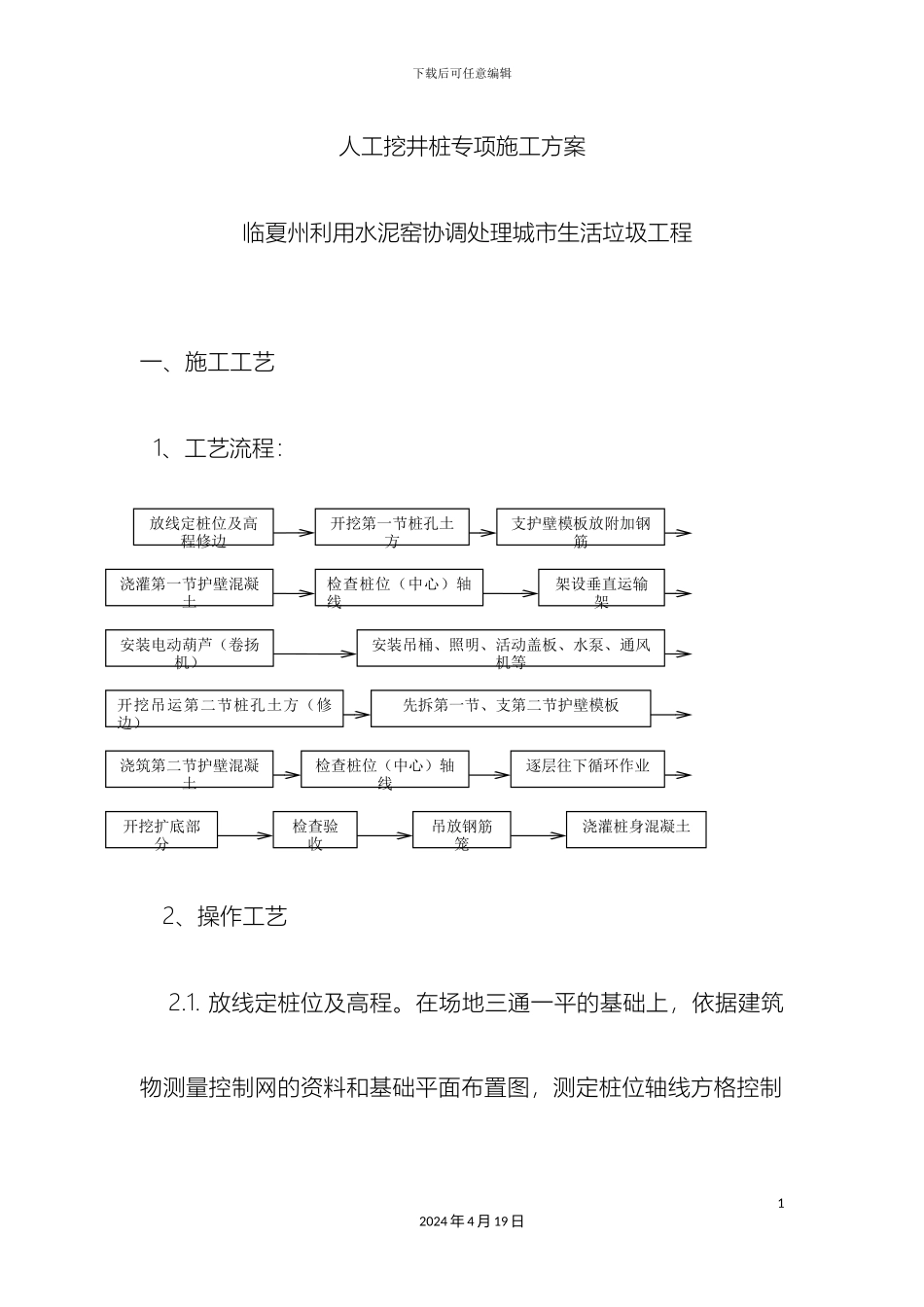

下载后可任意编辑人工挖井桩施工方案12024 年 4 月 19 日放线定桩位及高程修边开挖第一节桩孔土方支护壁模板放附加钢筋检查桩位(中心)轴线浇灌第一节护壁混凝土架设垂直运输架安装电动葫芦(卷扬机)安装吊桶、照明、活动盖板、水泵、通风机等开挖吊运第二节桩孔土方(修边)先拆第一节、支第二节护壁模板浇筑第二节护壁混凝土检查桩位(中心)轴线逐层往下循环作业开挖扩底部分检查验收吊放钢筋笼浇灌桩身混凝土下载后可任意编辑人工挖井桩专项施工方案 临夏州利用水泥窑协调处理城市生活垃圾工程一、施工工艺 1、工艺流程:2、操作工艺 2.1. 放线定桩位及高程。在场地三通一平的基础上,依据建筑物测量控制网的资料和基础平面布置图,测定桩位轴线方格控制12024 年 4 月 19 日下载后可任意编辑网和高程基准点。确定好桩位中心,以中心为圆心,以桩身半径加护壁厚度为半径划出上部(即第一节)的圆周。撒石灰线作为桩孔开挖尺寸线。并沿桩中心位置向桩孔外引出四个桩中轴线控制点,用牢固木桩标定。桩位线定好之后,必须经有关部门复查,办好预检手续后开挖。 2.2. 开挖第一节桩孔土方。人工开挖桩孔应从上到下逐层进行,先挖中间部分的土方,然后扩及周边,有效控制开挖桩孔截面尺寸。每节的高度应根据土质条件及以 1.0m 为宜。开孔完成后进行一次全面测量校核工作,对孔径、桩位中心检测无误后进行支护。每挖完一节,必须根据桩孔口上的轴线吊直、修边、使孔壁圆弧保持上下顺直一致。2.3. 安放附加钢筋、支护壁模板。成孔后应设置井圈,宜优先22024 年 4 月 19 日下载后可任意编辑采纳现浇钢筋混凝土井圈护壁。护壁的厚度下口 150mm,上口厚220mm。桩孔挖土完毕并经验收合格后,安放钢筋,然后安装护壁模板。护壁中水平环向钢筋不宜太多,竖向钢筋端部宜弯成 U 型钩并打入挖土面以下 100mm—200mm,以便与以下一节护壁中钢筋相联结。护壁模板用薄钢板、圆钢、角钢拼装焊接成弧形工具式内钢模每节分成 4 块,或用组合式钢模板预制拼装而成。实行拆上节、支下节的方式重复周转使用。模板之间用卡具、扣件连接固定,也能够在每节的上下端各设一道用槽钢或角钢做成的圆弧形内钢圈作为内侧支撑,防止内模变形。为了方便操作不设水平支撑。32024 年 4 月 19 日下载后可任意编辑第一节护壁以高出地坪 100mm—200mm 为宜,每节护壁高设置高 1m,护壁厚度按设计取 150mm—225mm,绑扎 Ф6@150环形钢筋网,环形...
