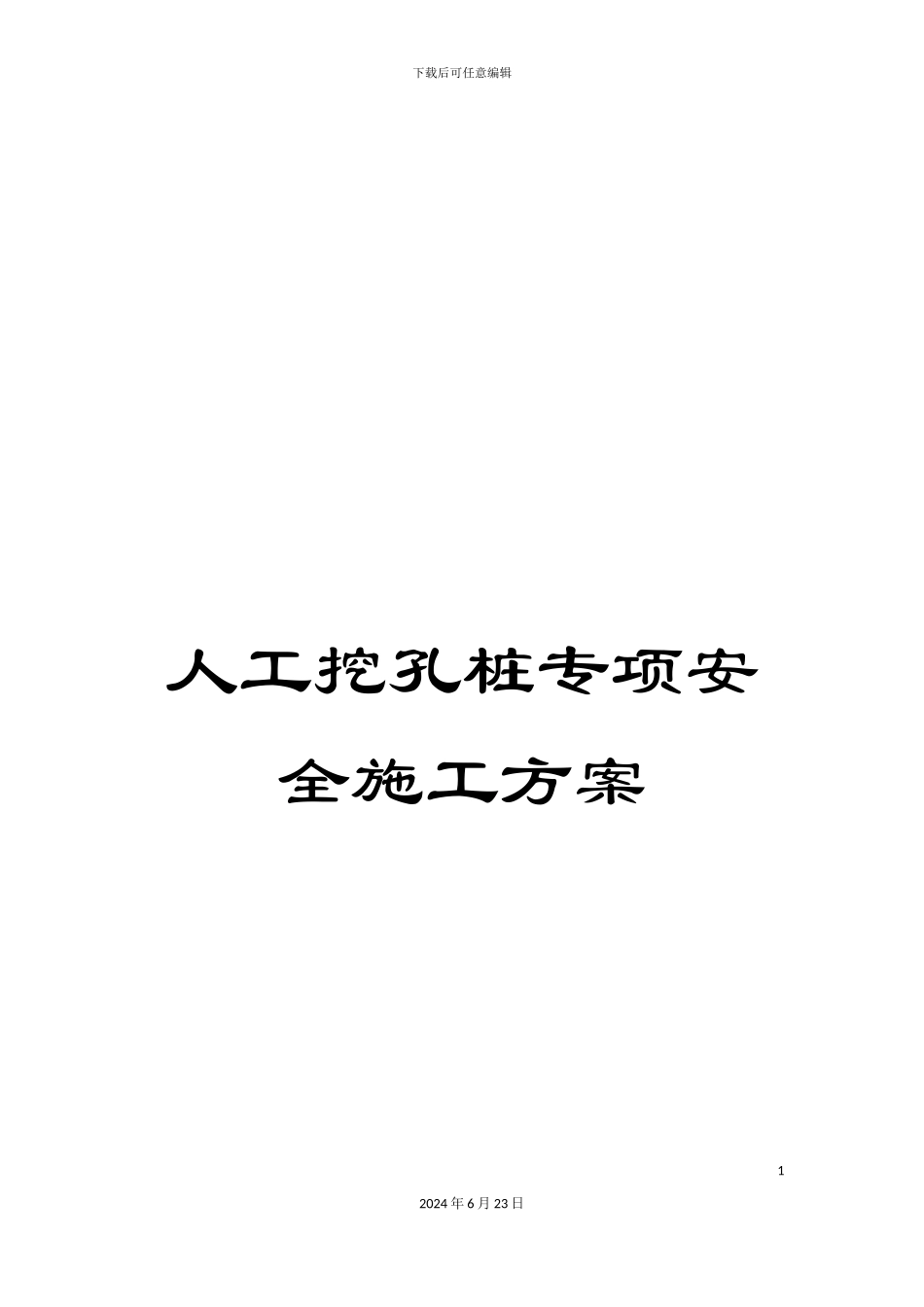

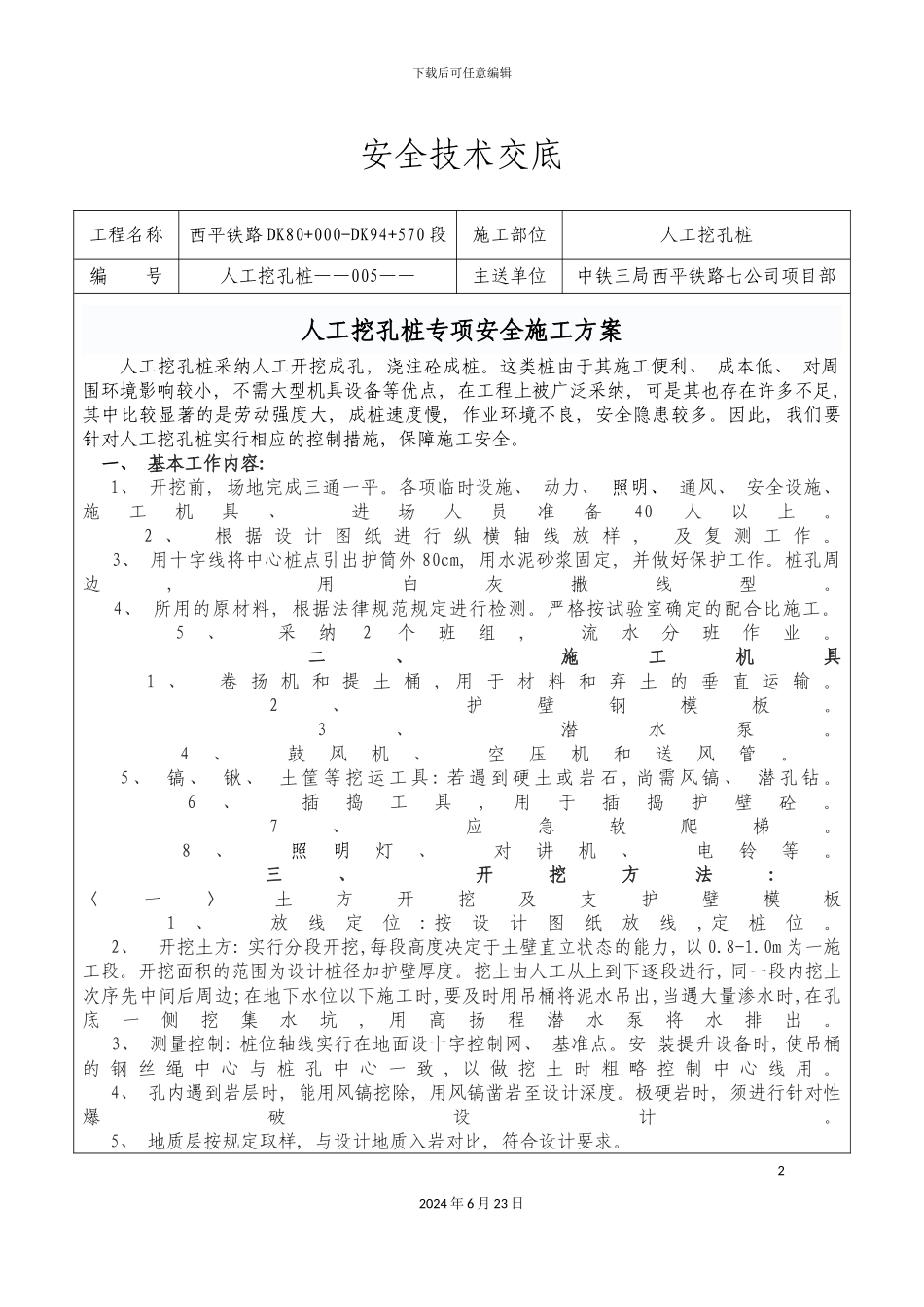

下载后可任意编辑人工挖孔桩专项安全施工方案12024 年 6 月 23 日下载后可任意编辑安全技术交底工程名称西平铁路 DK80+000-DK94+570 段施工部位人工挖孔桩编 号人工挖孔桩——005—— 主送单位中铁三局西平铁路七公司项目部人工挖孔桩专项安全施工方案人工挖孔桩采纳人工开挖成孔, 浇注砼成桩。这类桩由于其施工便利、 成本低、 对周围环境影响较小, 不需大型机具设备等优点, 在工程上被广泛采纳, 可是其也存在许多不足, 其中比较显著的是劳动强度大, 成桩速度慢, 作业环境不良, 安全隐患较多。因此, 我们要针对人工挖孔桩实行相应的控制措施, 保障施工安全。一、 基本工作内容: 1、 开挖前, 场地完成三通一平。各项临时设施、 动力、 照明、 通风、 安全设施、 施工机具、 进场人员准备40人以上。 2 、 根 据 设 计 图 纸 进 行 纵 横 轴 线 放 样 , 及 复 测 工 作 。 3、 用十字线将中心桩点引出护筒外 80cm, 用水泥砂浆固定, 并做好保护工作。桩孔周边, 用白灰撒线型。 4、 所用的原材料, 根据法律规范规定进行检测。严格按试验室确定的配合比施工。 5、 采纳2个班组, 流水分班作业。 二、 施工机具 1 、 卷 扬 机 和 提 土 桶 , 用 于 材 料 和 弃 土 的 垂 直 运 输 。 2、 护壁钢模板。 3、 潜水泵。 4、 鼓风机、 空压机和送风管。 5 、 镐 、 锹 、 土 筐 等 挖 运 工 具 : 若 遇 到 硬 土 或 岩 石 , 尚 需 风 镐 、 潜 孔 钻 。 6、 插捣工具,用于插捣护壁砼。 7、 应急软爬梯。 8、 照明灯、 对讲机、 电铃等。 三、 开挖方法: 〈一〉 土方开挖及支护壁模板 1、 放线定位: 按设计图纸放线, 定桩位。 2、 开挖土方: 实行分段开挖,每段高度决定于土壁直立状态的能力, 以 0.8-1.0m 为一施工段。开挖面积的范围为设计桩径加护壁厚度。挖土由人工从上到下逐段进行, 同一段内挖土次序先中间后周边;在地下水位以下施工时,要及时用吊桶将泥水吊出,当遇大量渗水时,在孔底一侧挖集水坑,用高扬程潜水泵将水排出。 3、 测量控制: 桩位轴线实行在地面设十字控制网、 基准点。安 装提升设备时, 使吊桶的 钢 丝 绳 中 心 与 桩 孔 中 心 一 致 , 以 做 挖 土 时 粗 略 控 制 中 心 线 用 。 4、 孔内遇到岩层时, 能用风镐挖除, 用风镐凿岩至设计深...
