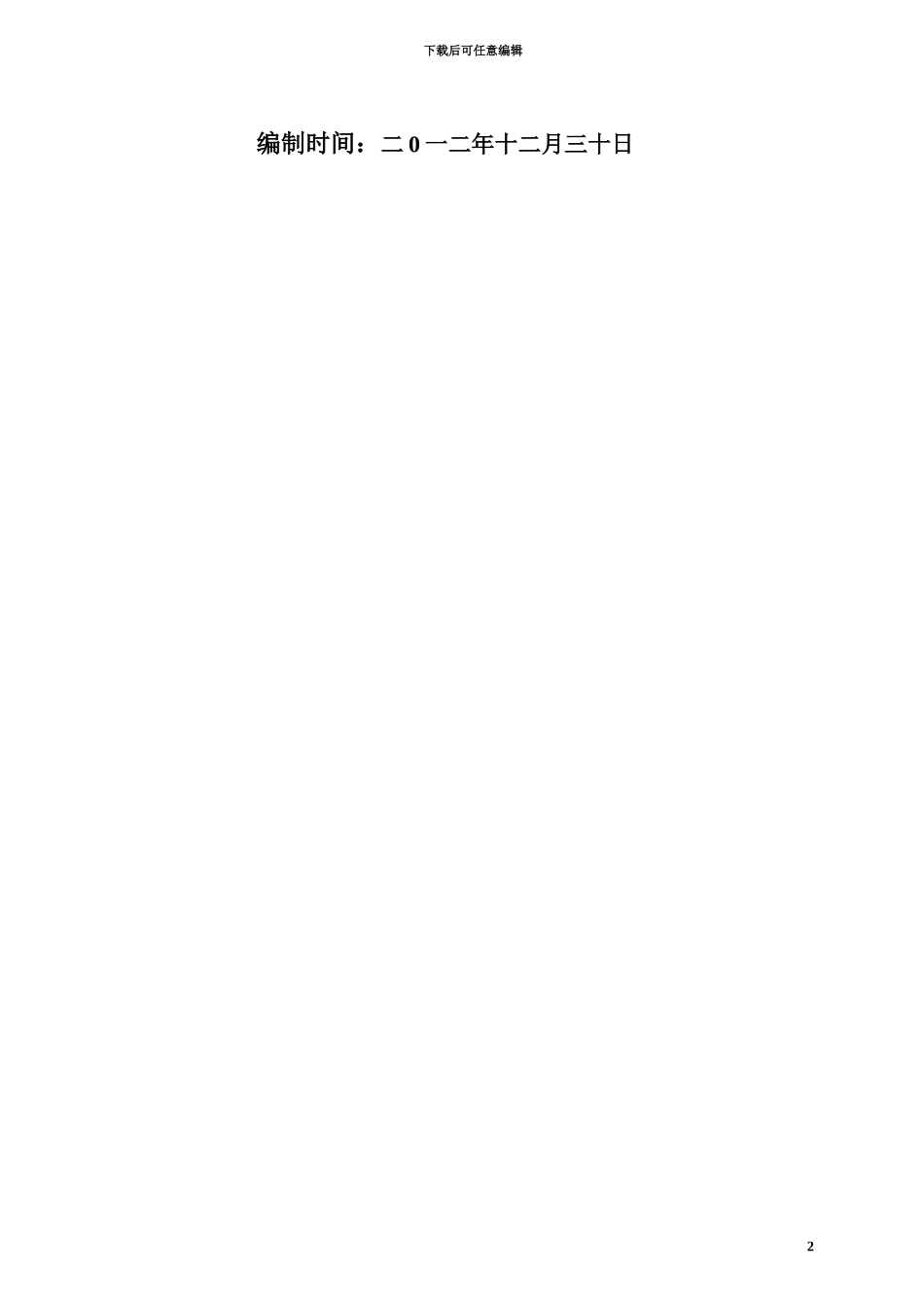

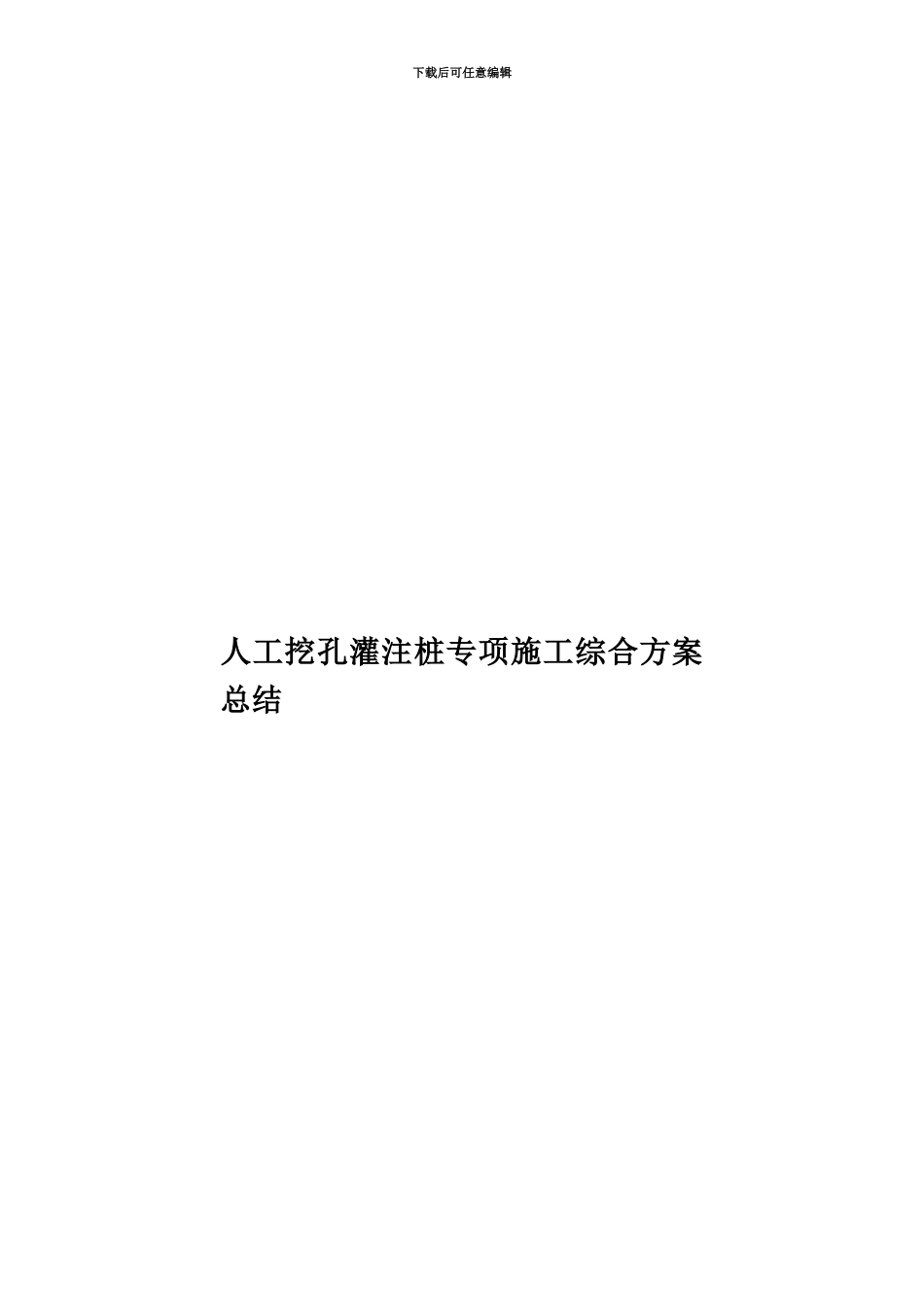

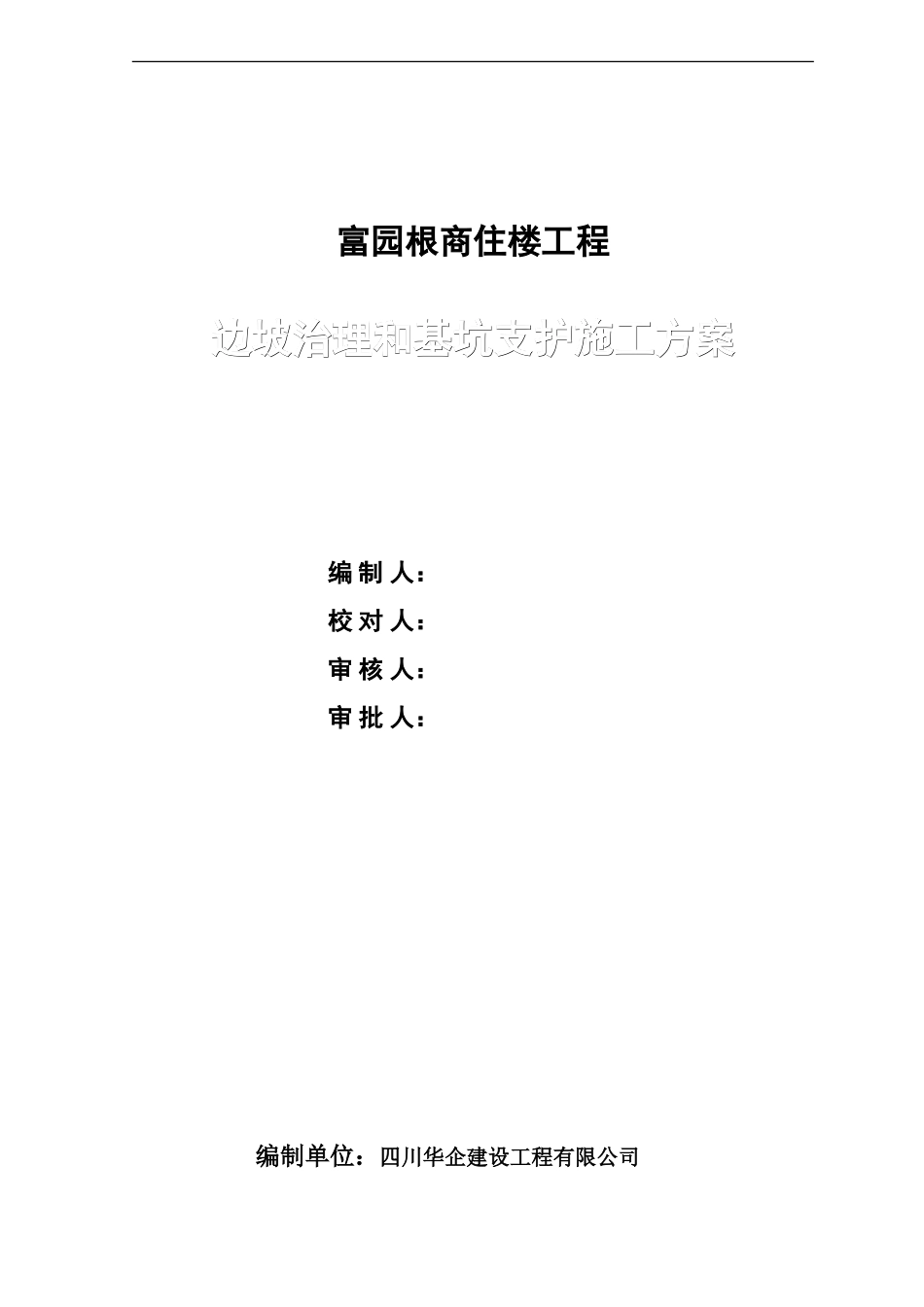

下载后可任意编辑人工挖孔灌注桩专项施工综合方案总结富园根商住楼工程边坡治理和基坑支护施工方案边坡治理和基坑支护施工方案编 制 人: 校 对 人: 审 核 人: 审 批 人: 编制单位:四川华企建设工程有限公司下载后可任意编辑编制时间:二 0 一二年十二月三十日2下载后可任意编辑 一、工程概况富园根商住楼工程位于十堰市北京北路,由十堰市富园根工贸公司开发建设。该工程计划设两层地下室。由于该工程周边地形复杂,建筑物较多,因此在该工程基础施工前需进行边坡治理和基坑支护施工,以确保周边建筑物的安全。根据设计图纸的标注,该工程需进行治理的边坡和基坑总长约195m,其中北侧边坡(bef 段)长约 18m、南侧边坡(hga 段)长约83m。北侧基坑(fi 段)长约 36m、东侧基坑(ih 段)长约 58m、实际长度以现场为准。北侧和南侧边坡在场地整平标高以上部分为永久治理,场地整平标高以下部分为临时性支护,北侧和东侧基坑均为临时性支护。其中北侧边坡(bef 段)采纳锚杆面板支护,南侧边坡(hga 段)采纳桩锚支护,北侧和东侧基坑(fi 段和 ih 段)采纳抗滑桩支护。现在北侧边坡(bef 段)和南侧边坡(hga 段)已基本施工完毕,后续施工的部位是北侧基坑(fi 段)约 15 根抗滑桩、南侧边坡和基坑(gh 段)抗滑桩 17根,东侧基坑(ih 段)抗滑桩 23 根。二、施工方法 hg 段和 fi 段全部采纳机械钻孔成桩浇筑钢筋混凝土的施工方法。Ih 段沿花坛内边地下埋设有光缆线,上部孔桩必须由人工挖孔桩挖出光缆线后,根据实际情况对光缆线实行防护措施,避开机械钻孔造成对光缆的损伤。采纳此法需注意:因光缆线下面的孔桩还要采纳机械钻孔打桩,上部人工挖孔桩的成桩直径必须确保机械钻头能顺利通过人工所挖的孔桩并进行下部钻孔作业。所以人工挖孔桩的成孔直径要在设计桩径的基础上再增加 20cm,确保机械钻孔作业时钻头旋转有活动空间。三、施工程序1、抗滑桩施工(注意间隔跳点施工);2、冠梁施工;3、桩间毛石砼填充墙施工(开挖桩前土体至第一排锚杆下 0。5m—施工桩间墙及第一排锚杆—按前一工序施工方法依次开挖桩前土体开施工其余桩间墙及锚杆);4、排水沟施工。四、施工准备1、技术准备1下载后可任意编辑① 熟悉施工图纸及场地的地下土质、水文地质资料,编制施工组织设计交有关技术部门审批,并将批准的施工组织设计向施工人员进行技术交底和安全交底。② 按基础平面图,设置桩位轴线、定位...
