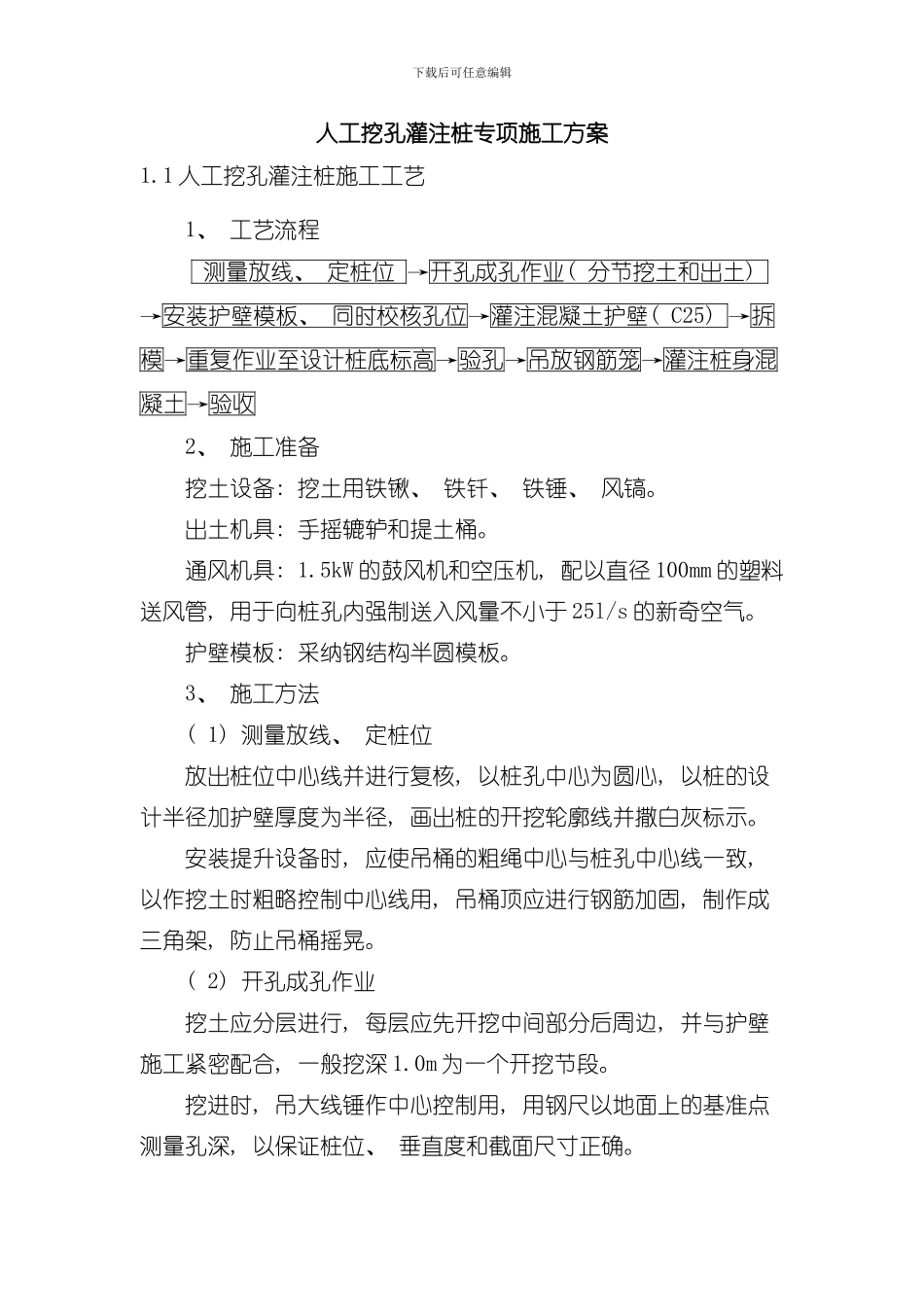

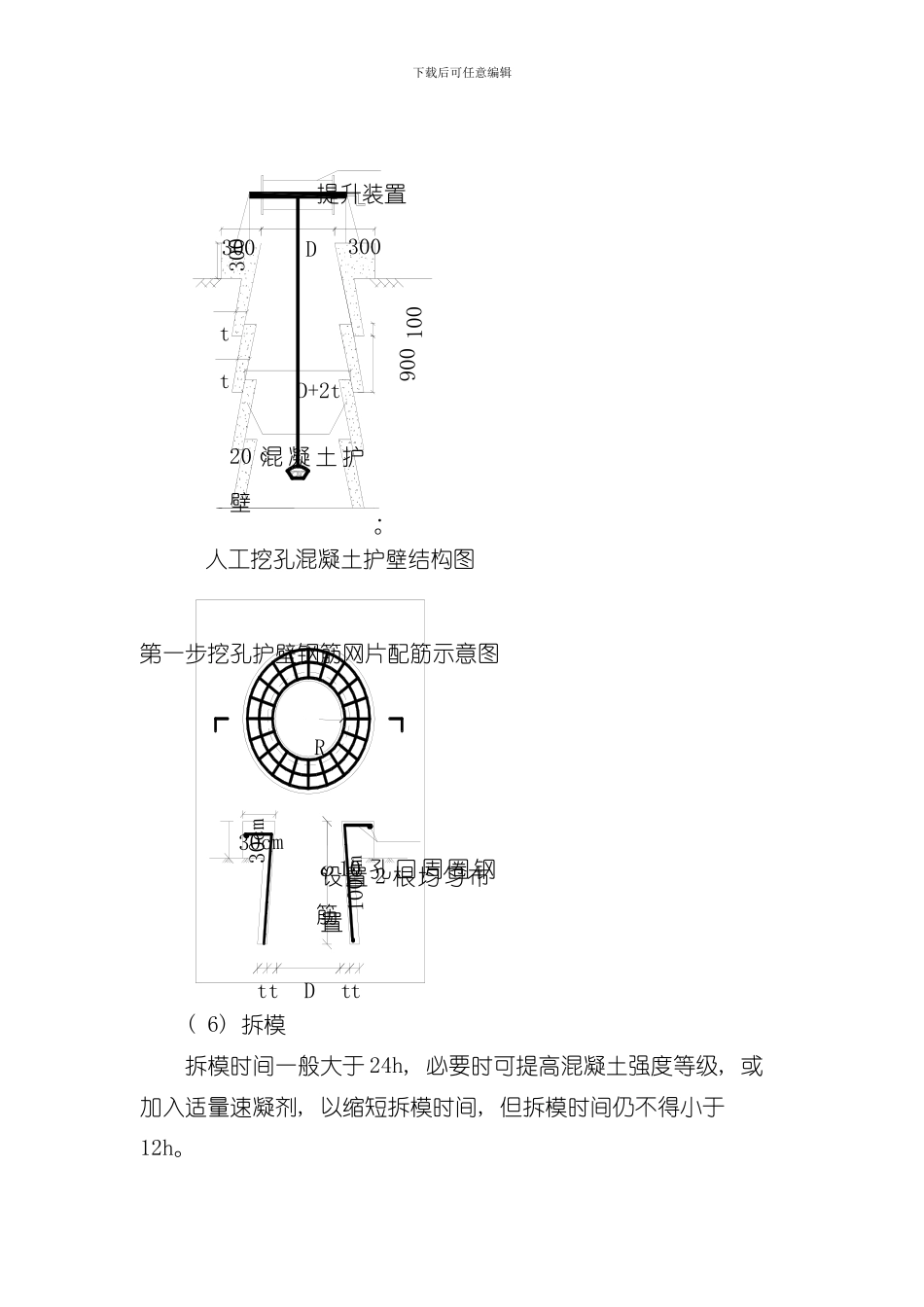

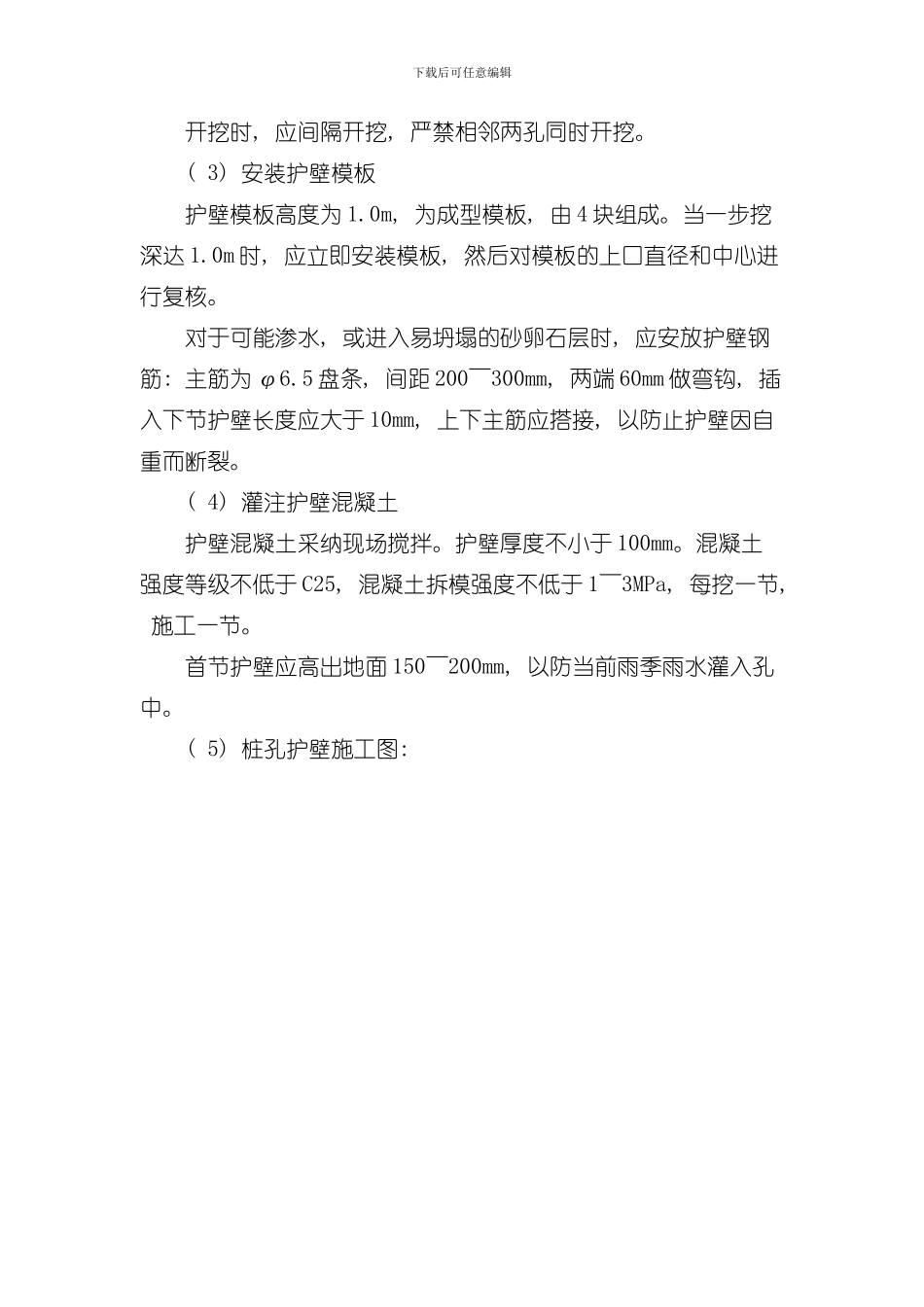

下载后可任意编辑人工挖孔灌注桩专项施工方案1.1 人工挖孔灌注桩施工工艺1、 工艺流程 测量放线、 定桩位 →开孔成孔作业( 分节挖土和出土) →安装护壁模板、 同时校核孔位→灌注混凝土护壁( C25) →拆模→重复作业至设计桩底标高→验孔→吊放钢筋笼→灌注桩身混凝土→验收2、 施工准备挖土设备: 挖土用铁锹、 铁钎、 铁锤、 风镐。出土机具: 手摇辘轳和提土桶。通风机具: 1.5kW 的鼓风机和空压机, 配以直径 100mm 的塑料送风管, 用于向桩孔内强制送入风量不小于 25l/s 的新奇空气。护壁模板: 采纳钢结构半圆模板。3、 施工方法( 1) 测量放线、 定桩位放出桩位中心线并进行复核, 以桩孔中心为圆心, 以桩的设计半径加护壁厚度为半径, 画出桩的开挖轮廓线并撒白灰标示。安装提升设备时, 应使吊桶的粗绳中心与桩孔中心线一致, 以作挖土时粗略控制中心线用, 吊桶顶应进行钢筋加固, 制作成三角架, 防止吊桶摇晃。( 2) 开孔成孔作业挖土应分层进行, 每层应先开挖中间部分后周边, 并与护壁施工紧密配合, 一般挖深 1.0m 为一个开挖节段。挖进时, 吊大线锤作中心控制用, 用钢尺以地面上的基准点测量孔深, 以保证桩位、 垂直度和截面尺寸正确。下载后可任意编辑开挖时, 应间隔开挖, 严禁相邻两孔同时开挖。( 3) 安装护壁模板护壁模板高度为 1.0m, 为成型模板, 由 4 块组成。当一步挖深达 1.0m 时, 应立即安装模板, 然后对模板的上口直径和中心进行复核。对于可能渗水, 或进入易坍塌的砂卵石层时, 应安放护壁钢筋: 主筋为 φ6.5 盘条, 间距 200～300mm, 两端 60mm 做弯钩, 插入下节护壁长度应大于 10mm, 上下主筋应搭接, 以防止护壁因自重而断裂。( 4) 灌注护壁混凝土护壁混凝土采纳现场搅拌。护壁厚度不小于 100mm。混凝土强度等级不低于 C25, 混凝土拆模强度不低于 1～3MPa, 每挖一节, 施工一节。首节护壁应高出地面 150～200mm, 以防当前雨季雨水灌入孔中。( 5) 桩孔护壁施工图: 下载后可任意编辑( 6) 拆模拆模时间一般大于 24h, 必要时可提高混凝土强度等级, 或加入适量速凝剂, 以缩短拆模时间, 但拆模时间仍不得小于12h。.。 提升装置300c20 混 凝 土 护壁人工挖孔混凝土护壁结构图Dt300300100900 tD+2t第一步挖孔护壁钢筋网片配筋示意图Rφ10 孔 口 周 圈 钢筋设置 2 根均匀布置30cm30cm100cmDtttt下载后可任意编辑( 7) 验孔在成孔过程...
