人工顶管专项施工组织设计

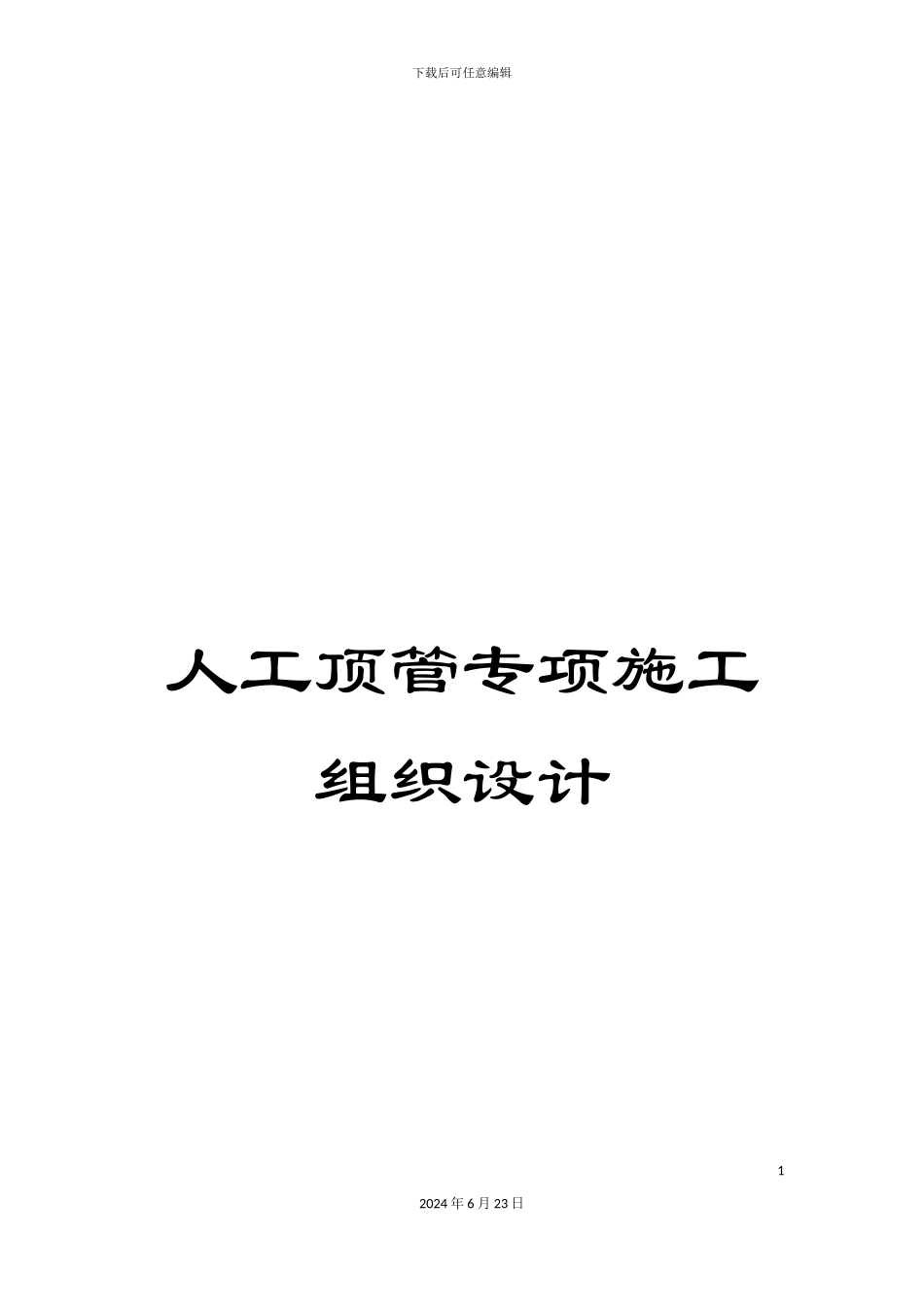

人工顶管专项施工组织设计_第1页
1/66
人工顶管专项施工组织设计_第2页
2/66
人工顶管专项施工组织设计_第3页
3/66
下载后可任意编辑人工顶管专项施工组织设计12024 年 6 月 23 日下载后可任意编辑第第11章章工 程 概 述§1 工程概况工 程 名 称 : 南 洲 路 ( 江 南 大 道 南 ~ 东晓 南 路 段 ) 污 水 支 管 连 通 工 程建 设 单 位 : 广 州 市 污 水 治 理 有 限 责 任公 司设 计 单 位 : 广 州 市 市 政 工 程 设 计 讨 论院施 工 单 位 : 广 东 省 基 础 工 程 公 司工 程 地 点 : 广 州 市 海 珠 区 南 洲 路本工程位于广州市南部, 管线起点江南大道南大干围路口, 由西向东沿南洲路铺设, 管线终点位于东晓南路。管段的管底深度 5.00m~5.50m, 总长度约为 821m, 包括顶管工作井 5 个, 顶管接收井 6 个, 顶管段检查井 8 个。原设计为全机械顶管, 经现场认真勘察摸查发现W14~W15、 W15~W16、 W16~W17 井段, 井段长分别约 39m、 67m、 38m, 管径为 DN1200 钢筋混凝土管, 管道拟建在南洲名苑小区外围怡居街上, 怡居街道路宽度 15 米, 以上井段经过位置两旁分别是瑞宝街使用的变电房、 宝兴楼( 受当时内环路建设影响房屋受损, 为此本工程实施过程中专门进行了专项加固措施) 及民居。经现场勘察摸查发现, 管道经过位置附近埋设有供水水管、 排水水管、 通讯光缆和有多根高压电力电缆经变电房进出铺设在怡居街上, 特别是电缆的走向与我们建设的污水管道走向一样, 垂直平面位置重叠, 从我们现在现场施工中的 W16 工作井和 W17 接收井的开挖位置情况能看到部分电缆设置的位置占用了工作井和接收井的使用空间, 电缆的埋深深浅不一, 特别是发现部分利用牵引钻进法施工铺设的电缆埋深几乎与我们施工的污水管道标高一致, 而且铺设的标高很难估量。22024 年 6 月 23 日下载后可任意编辑若 在 上 述 施 工 段 上 按 原 设 计 机 械 顶 管方 案 实 施 , 将 对 铺 设 在 以 上 井 段 附 近 的高 压 电 缆 管 线 安 全 带 来 较 大 影 响, 机 械顶 管 不 可 遇 见 的 地 下 障 碍 物 风 险 也 增 加很 大 , 到 时 涉 及 迁 移 电 力 电 缆 、 供 水 、 排 水 、 通 讯 管 线 等 工 作 量 较 大 。 加 上 之前 在 实 施 W11 ~ W14 井 段 时 由 于 机 械 顶 管 工具头自重较大, 施工井段的地质条件( ...
