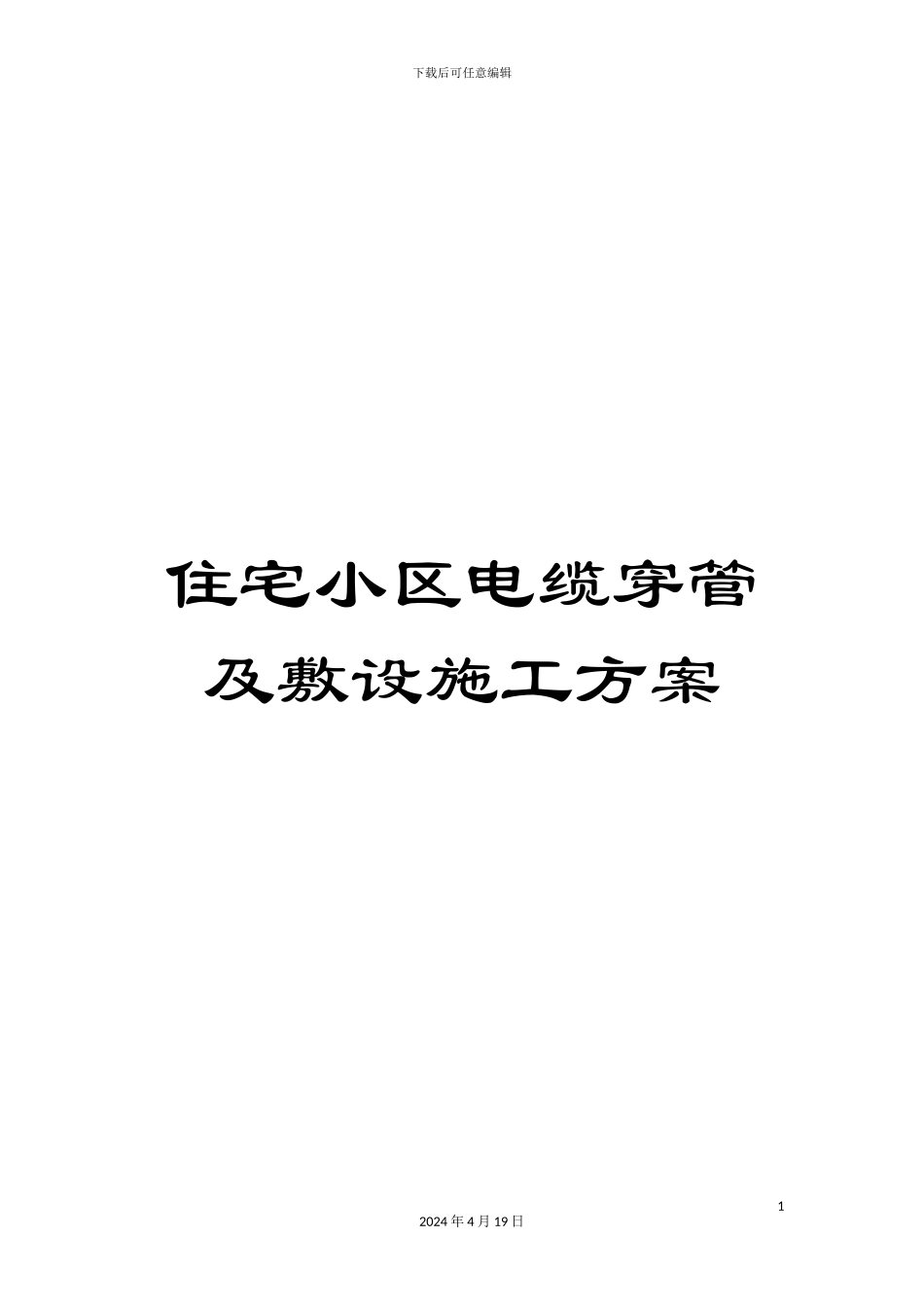

住宅小区电缆穿管及敷设施工方案

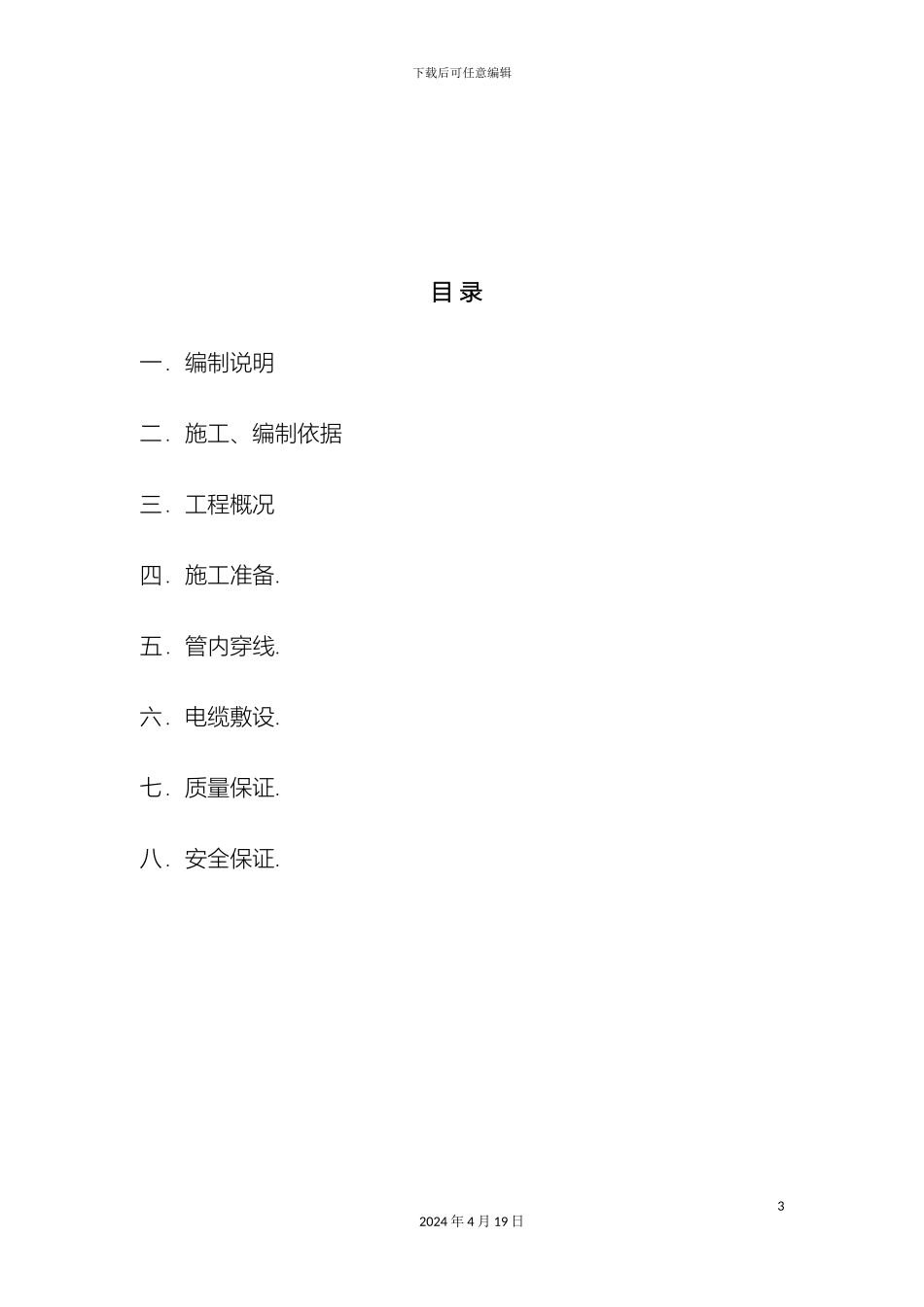

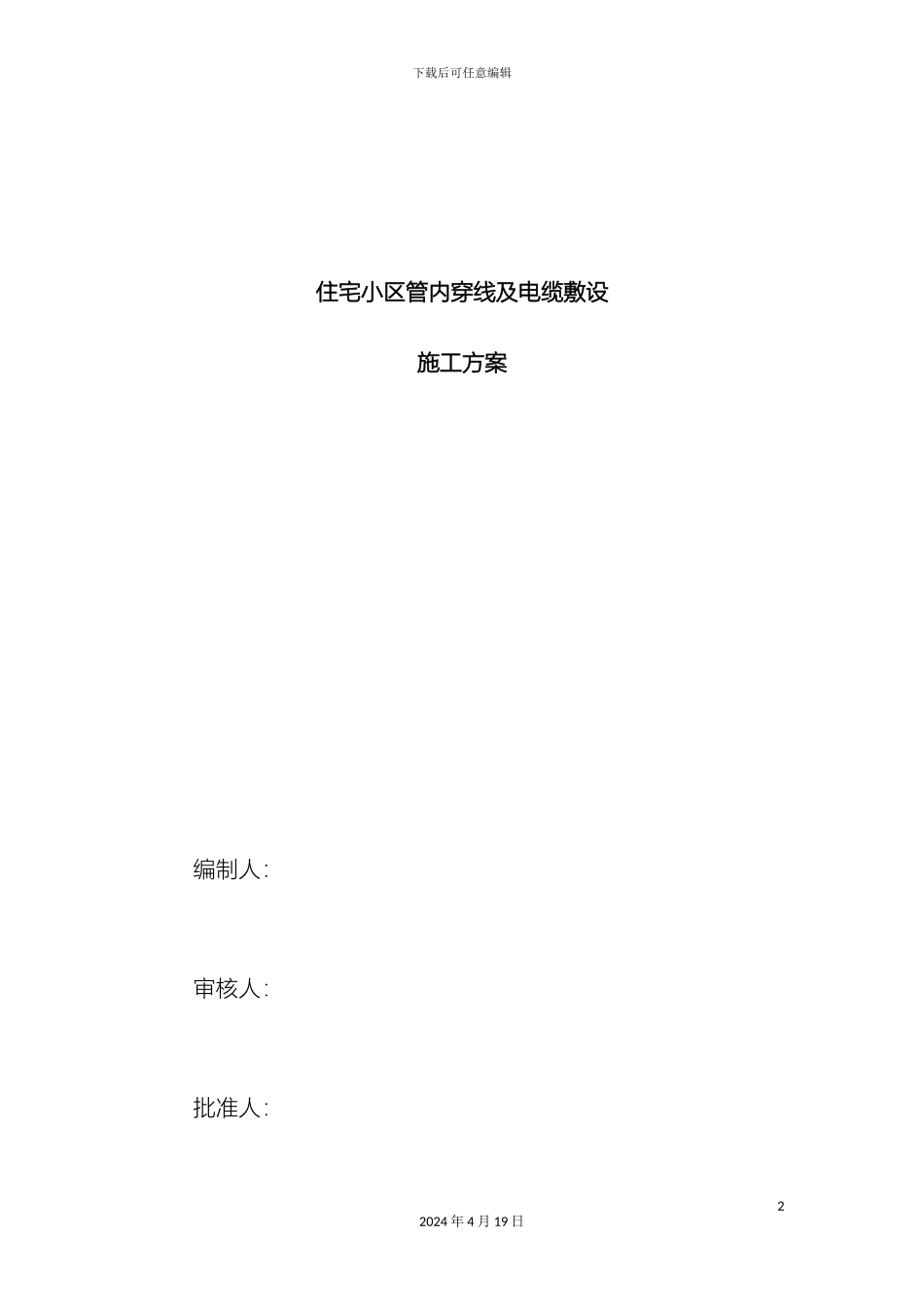

下载后可任意编辑住宅小区电缆穿管及敷设施工方案12024 年 4 月 19 日下载后可任意编辑住宅小区管内穿线及电缆敷设施工方案 编制人： 审核人： 批准人：22024 年 4 月 19 日下载后可任意编辑目 录一．编制说明二．施工、编制依据三．工程概况四．施工准备.五．管内穿线.六．电缆敷设.七．质量保证.八．安全保证.32024 年 4 月 19 日下载后可任意编辑管内穿线及电缆敷设施工方案一、编制说明 本方案为工程管内穿线及电缆敷设施工方案，依据施工合同、国家现行法律规范及以往施工经验编制。二、施工、编制依据1、《建筑工程施工质量验收统一标准》 GB50300- 2、《建筑电气工程施工质量验收法律规范》 GB50303- 3、《电气装置安装工程施工及验收法律规范合编》 《电缆线路施工及验收法律规范》 GB50168-92 《低压电器施工及验收法律规范》 GB50254-96 4、《工业自动化议标工程施工及验收法律规范》 GB50093- （GBJ 93-42024 年 4 月 19 日下载后可任意编辑86）三、工程概括 1、项目名称： 2、工程地点：位于通州运河滨河北路3、概况选项：本工程内容主要包括：14#楼、17#楼、20#楼及地下车库电缆、电线、电缆桥架的施工。四、管内穿线1、工艺流程选择导线→扫管→穿带线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘遥测2、施工条件配管工程或桥架工程配合土建结构施工完毕；竖井内配管及桥架安装完毕；配合土建工程顶棚施工配管或桥架安装完毕。3、施工方法52024 年 4 月 19 日下载后可任意编辑a.选择导线：各回路的导线严格根据设计图纸选择型号规格，相线、零线及保护地线应加以区分，用黄、绿、红导线分别作A、B、C 相线，黄绿双色线作接地线，蓝线作零线。b.清扫管路：配管完毕后，在穿线之前，必须对所有的管路进行清扫。清扫管路的目的是清除管路中的灰尘、泥水等杂物。具体方法为：一般管路用空压机吹扫，若有积水等则先穿带线，将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内杂物清净。c.穿带线：穿带线的目的是牵引导线并检查管路是否畅通，管路的走向及盒、箱质量是否符合设计及施工图要求。带线采纳φ2mm 的钢丝，先将钢丝的一端弯成不封口的圆圈，再将带线穿入管路内，在管路的两端留有 10～15cm 的余量。当穿带线受阻时，可用两根钢丝分别穿入管路的两端，同时搅动，使两根钢丝62024 年 4 月 19 日下载后可任意编辑的端头互相钩绞在一起，然后将带线拉出。d....
