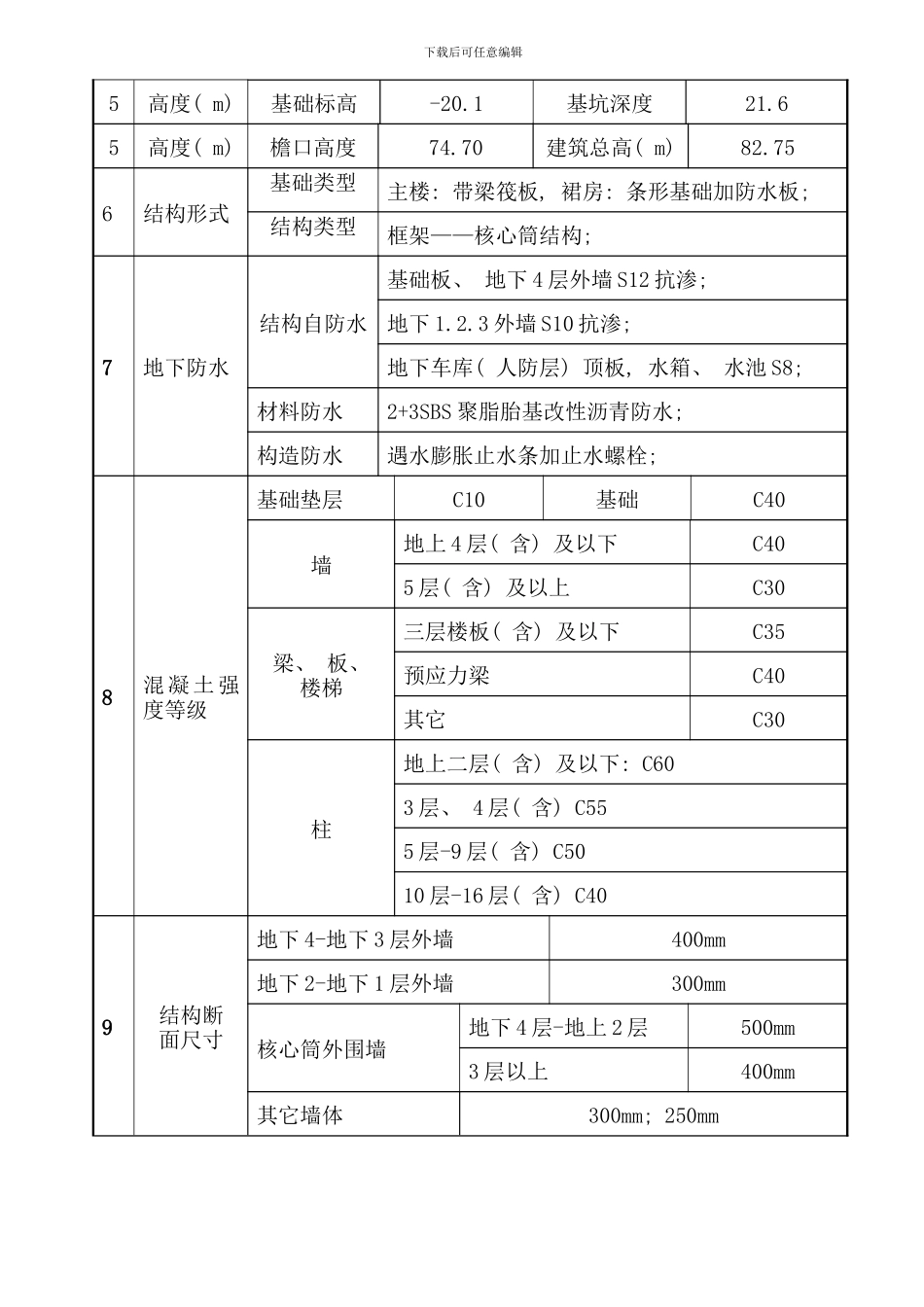

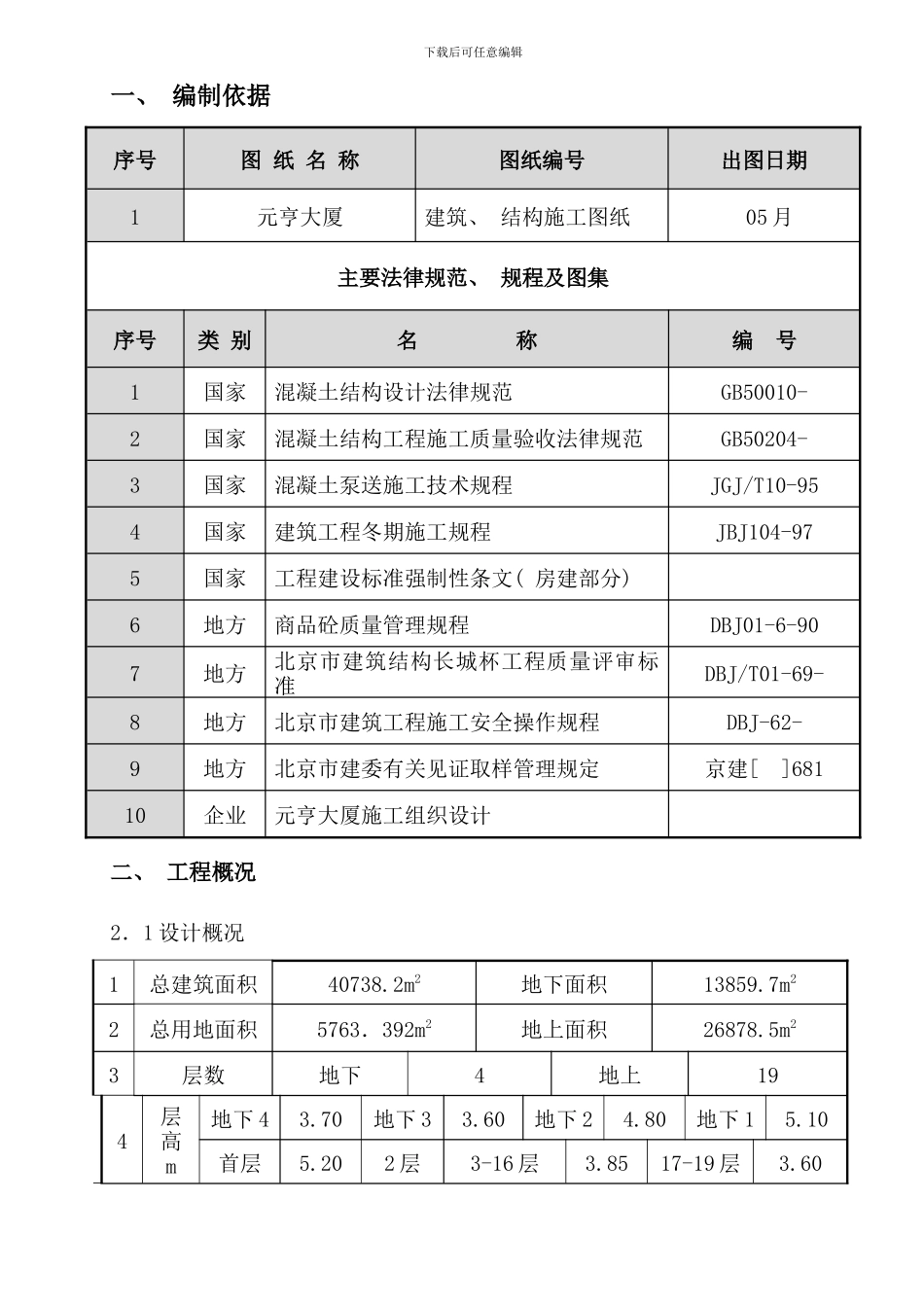

下载后可任意编辑一、 编制依据序号图 纸 名 称图纸编号出图日期1元亨大厦建筑、 结构施工图纸 05 月主要法律规范、 规程及图集序号类 别名 称编 号1国家混凝土结构设计法律规范GB50010- 2国家混凝土结构工程施工质量验收法律规范GB50204- 3国家混凝土泵送施工技术规程JGJ/T10-954国家建筑工程冬期施工规程JBJ104-975国家工程建设标准强制性条文( 房建部分) 6地方商品砼质量管理规程DBJ01-6-907地方北京市建筑结构长城杯工程质量评审标准DBJ/T01-69- 8地方北京市建筑工程施工安全操作规程DBJ-62- 9地方北京市建委有关见证取样管理规定京建[ ]68110 企业元亨大厦施工组织设计二、 工程概况2．1 设计概况1总建筑面积40738.2m2地下面积13859.7m22总用地面积5763．392m2地上面积26878.5m23层数地下4地上194层高m地下 43.70地下 33.60地下 24.80地下 15.10首层5.202 层3-16 层3.8517-19 层3.60下载后可任意编辑5高度( m) 基础标高-20.1基坑深度21.65高度( m) 檐口高度74.70建筑总高( m) 82.756结构形式基础类型主楼: 带梁筏板, 裙房: 条形基础加防水板; 结构类型框架——核心筒结构; 7地下防水结构自防水基础板、 地下 4 层外墙 S12 抗渗; 地下 1.2.3 外墙 S10 抗渗; 地下车库( 人防层) 顶板, 水箱、 水池 S8; 材料防水2+3SBS 聚脂胎基改性沥青防水; 构造防水遇水膨胀止水条加止水螺栓; 8混 凝 土 强度等级基础垫层C10基础C40墙地上 4 层( 含) 及以下C405 层( 含) 及以上C30梁、 板、 楼梯三层楼板( 含) 及以下C35预应力梁C40其它C30柱地上二层( 含) 及以下: C603 层、 4 层( 含) C555 层-9 层( 含) C5010 层-16 层( 含) C409结构断面尺寸地下 4-地下 3 层外墙400mm地下 2-地下 1 层外墙300mm核心筒外围墙地下 4 层-地上 2 层500mm3 层以上400mm其它墙体300mm; 250mm下载后可任意编辑柱断面尺寸800×800 、 800×1000 、 800×1100 、 900×900 、 1000×1000 、 1000×1100 、 1100×1100 、 1100×1200 、 850×1200 、 1200×1200 、 1200×1300 、 1200×1500 、 1200×1650、 9续上地梁断面尺寸主楼: 1600mm×2600mm; 裙房: 1000mm×1700mm梁断面尺寸500×900 、 600×900 、 600×700 、 400×600、 350×800、 400×800 、 400×900 、 200×500 、 700×600、 300×600、 900×800 、 90...
