功率因数及相序的测量

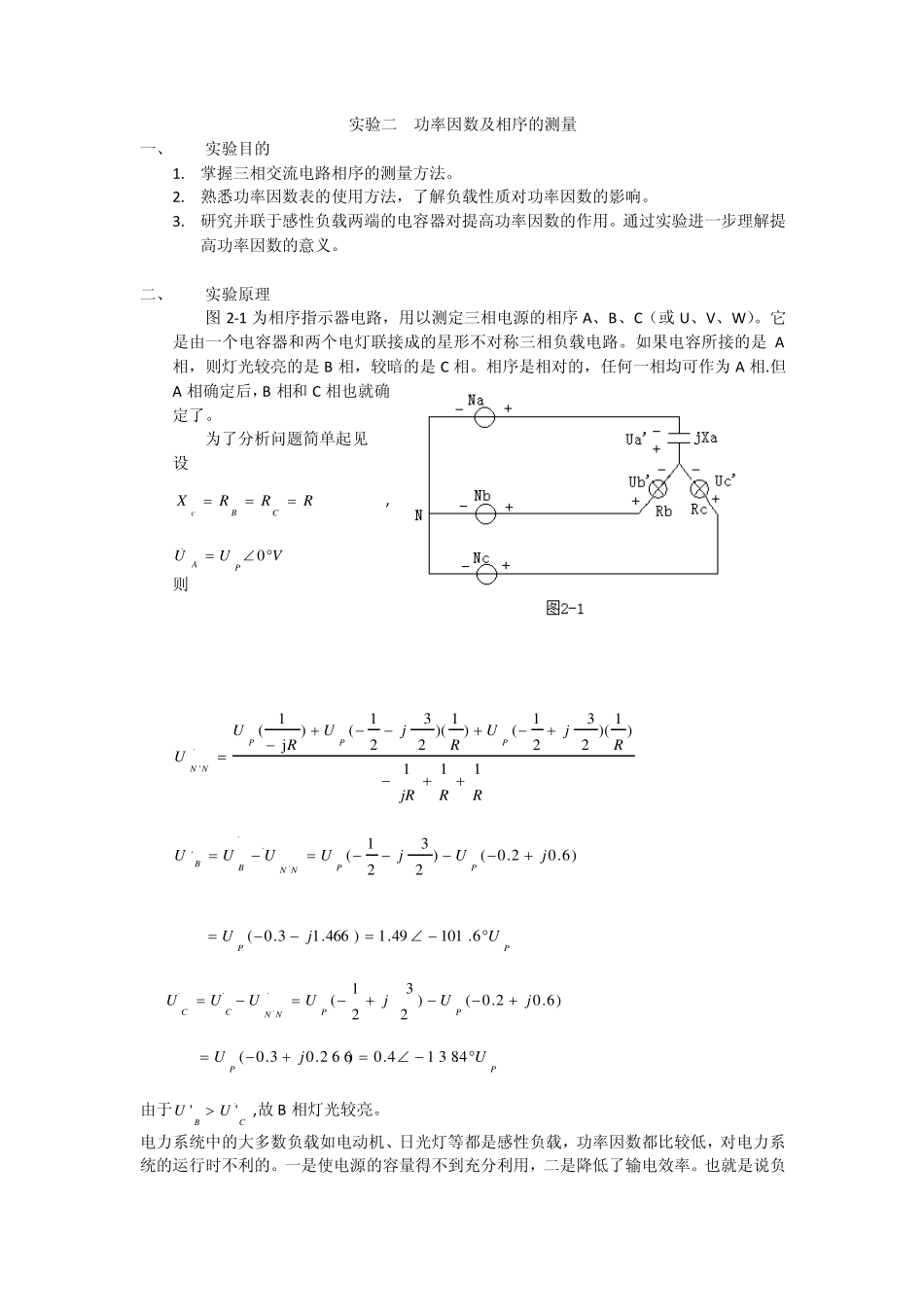

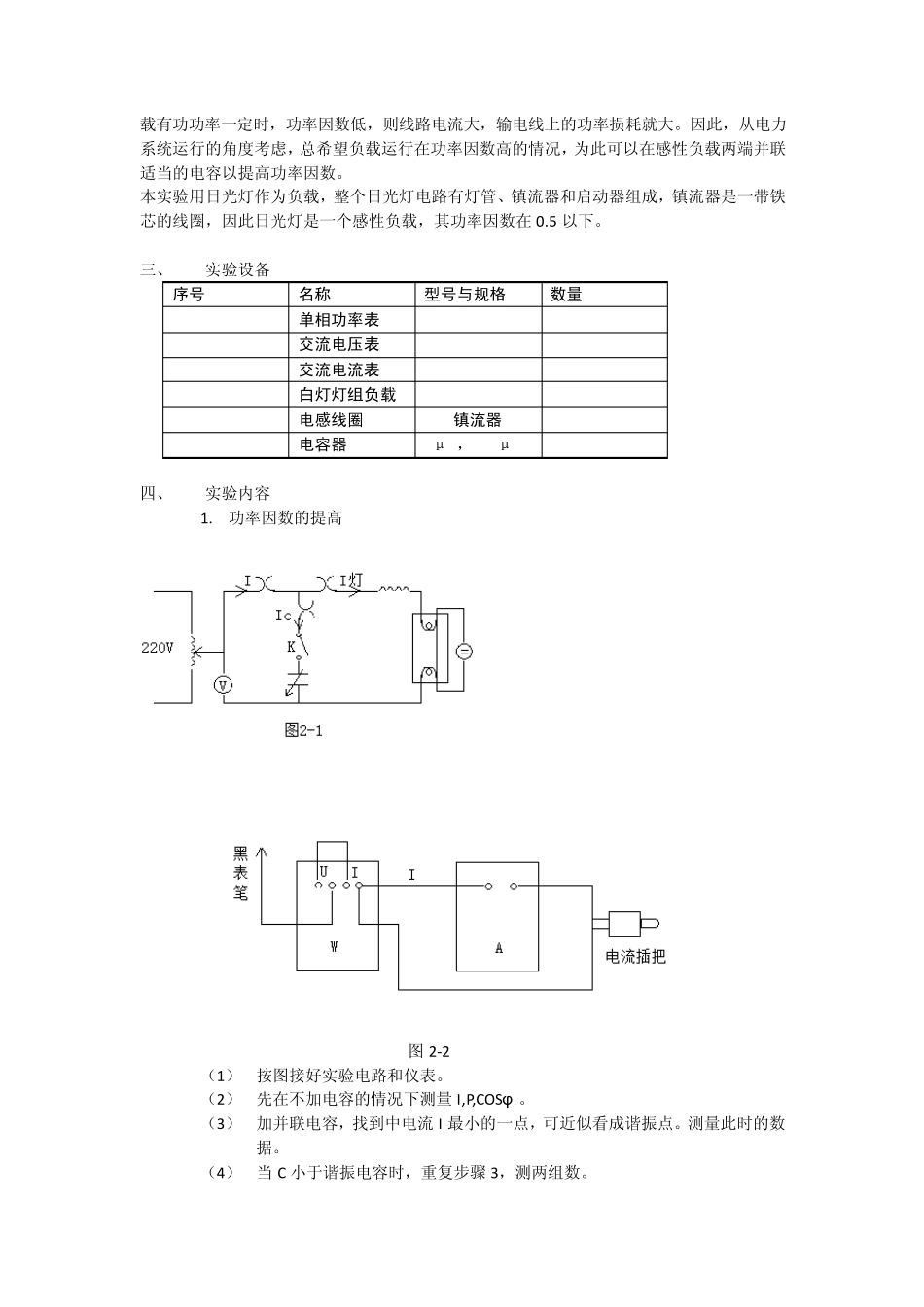

实验二 功率因数及相序的测量 一、 实验目的 1. 掌握三相交流电路相序的测量方法。 2. 熟悉功率因数表的使用方法，了解负载性质对功率因数的影响。 3. 研究并联于感性负载两端的电容器对提高功率因数的作用。通过实验进一步理解提高功率因数的意义。 二、 实验原理 图 2-1 为相序指示器电路，用以测定三相电源的相序A、B、C（或 U、V、W ）。它是由一个电容器和两个电灯联接成的星形不对称三相负载电路。如果电容所接的是 A相，则灯光较亮的是 B 相，较暗的是 C 相。相序是相对的，任何一相均可作为 A 相.但A 相确定后，B 相和 C 相也就确定了。 为了分析问题简单起见 设RRRXCBc,VUUPA0. 则 RRjRRjURjURUUPPPNN111)1)(2321()1)(2321()j1(.' )6.02.0()2321(..''jUjUUUUPPNNBB PPUjU6.10149.1)466.13.0( )6.02.0()2321(...'jUjUUUUPPNNCC PPUjU4.1 3 84.0)2 6 6.03.0( 由于.''CBUU,故 B 相灯光较亮。 电力系统中的大多数负载如电动机、日光灯等都是感性负载，功率因数都比较低，对电力系统的运行时不利的。一是使电源的容量得不到充分利用，二是降低了输电效率。也就是说负载有功功率一定时，功率因数低，则线路电流大，输电线上的功率损耗就大。因此，从电力系统运行的角度考虑，总希望负载运行在功率因数高的情况，为此可以在感性负载两端并联适当的电容以提高功率因数。 本实验用日光灯作为负载，整个日光灯电路有灯管、镇流器和启动器组成，镇流器是一带铁芯的线圈，因此日光灯是一个感性负载，其功率因数在0.5 以下。 三、 实验设备 序号 名称 型号与规格 数量 1 单相功率表 1 2 交流电压表 0-500V 1 3 交流电流表 0-5A 1 4 白灯灯组负载 15W/220V 3 5 电感线圈 30W镇流器 1 6 电容器 1μF，4.7μF 1 四、 实验内容 1. 功率因数的提高 图 2-2 （1） 按图接好实验电路和仪表。 （2） 先在不加电容的情况下测量 I,P,COSφ 。 （3） 加并联电容，找到中电流I 最小的一点，可近似看成谐振点。测量此时的数据。 （4） 当C 小于谐振电容时，重复步骤 3，测两组数。 （5） 当C 大于谐振电容时，重复步骤3，测两组数。 每次应在 U=220V 时测量，将结果记入表中。 五、 实验数据处理 （1） 实验数据重新列表 电路状态 实验数据 计算结果...
