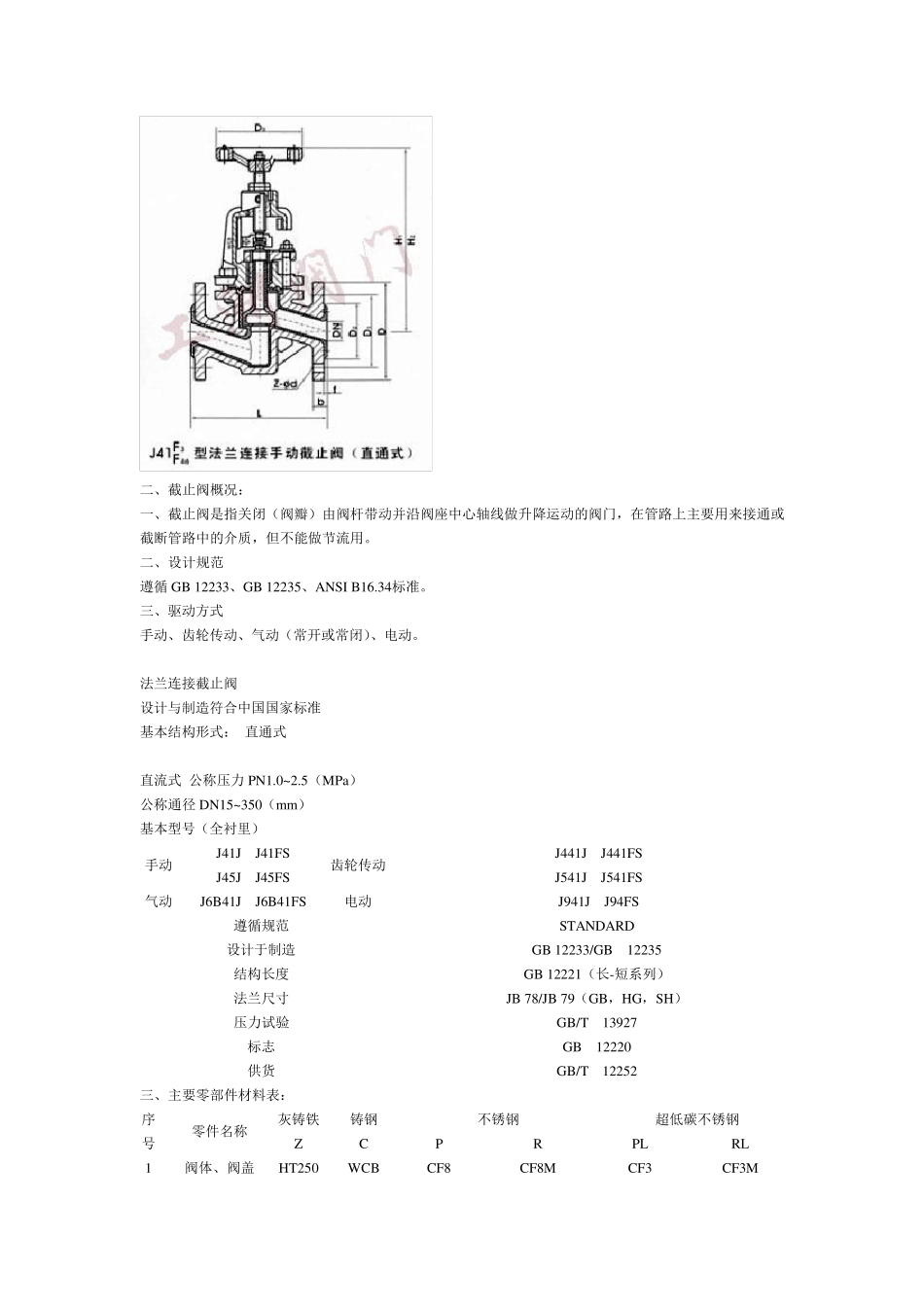

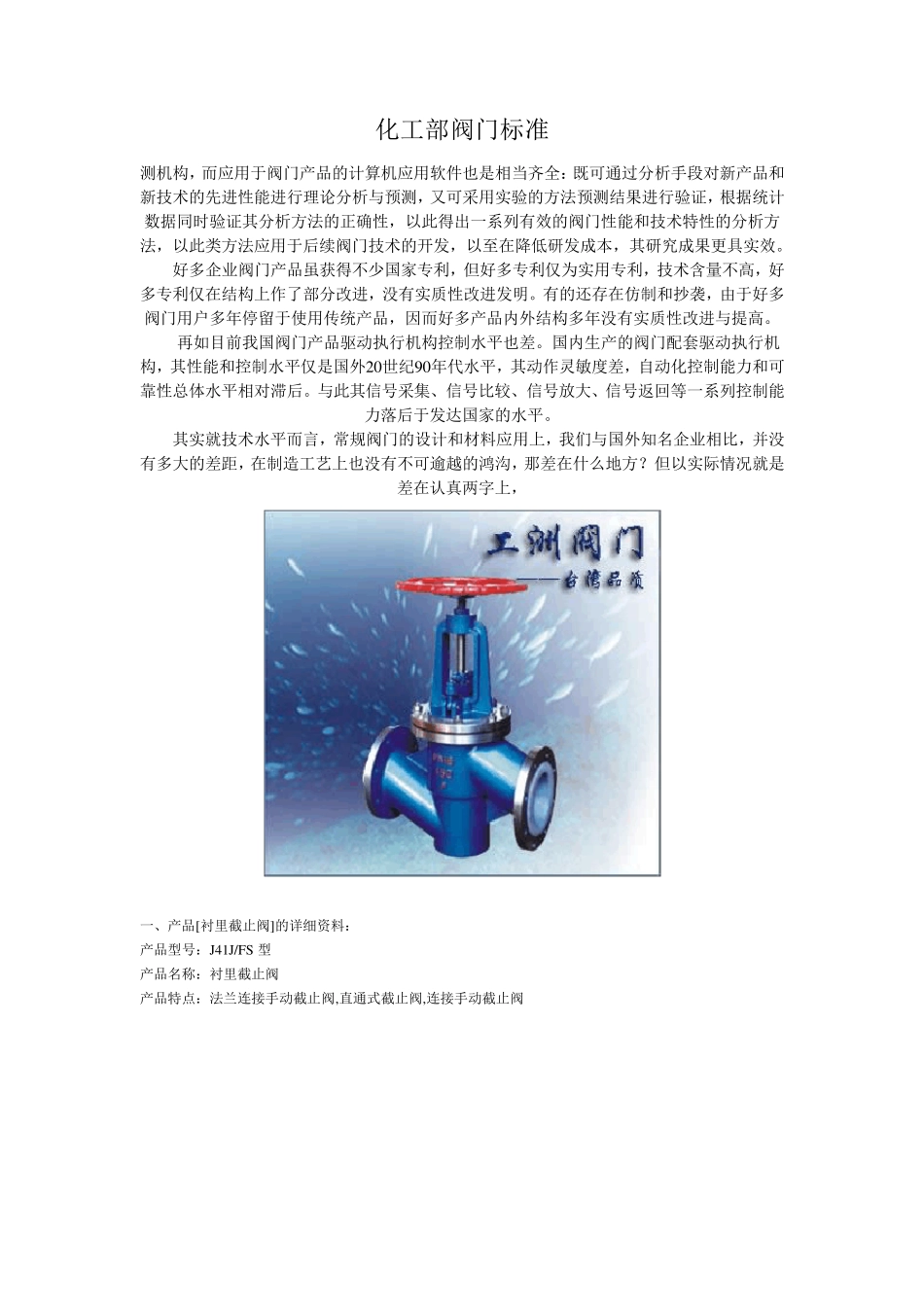

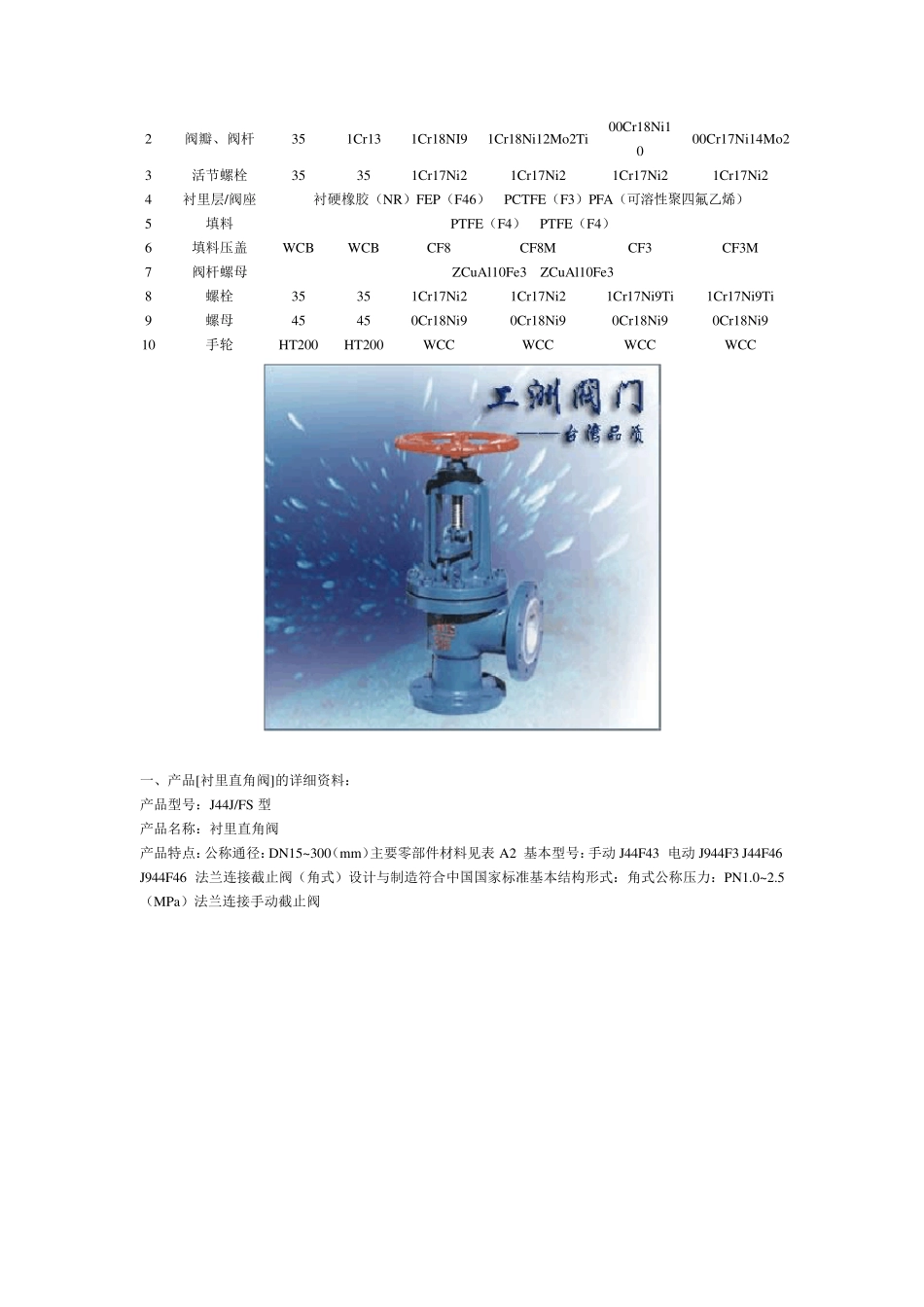

化工部阀门标准 测机构,而应用于阀门产品的计算机应用软件也是相当齐全:既可通过分析手段对新产品和新技术的先进性能进行理论分析与预测,又可采用实验的方法预测结果进行验证,根据统计数据同时验证其分析方法的正确性,以此得出一系列有效的阀门性能和技术特性的分析方法,以此类方法应用于后续阀门技术的开发,以至在降低研发成本,其研究成果更具实效。 好多企业阀门产品虽获得不少国家专利,但好多专利仅为实用专利,技术含量不高,好多专利仅在结构上作了部分改进,没有实质性改进发明。有的还存在仿制和抄袭,由于好多阀门用户多年停留于使用传统产品,因而好多产品内外结构多年没有实质性改进与提高。 再如目前我国阀门产品驱动执行机构控制水平也差。国内生产的阀门配套驱动执行机构,其性能和控制水平仅是国外20世纪90年代水平,其动作灵敏度差,自动化控制能力和可靠性总体水平相对滞后。与此其信号采集、信号比较、信号放大、信号返回等一系列控制能力落后于发达国家的水平。 其实就技术水平而言,常规阀门的设计和材料应用上,我们与国外知名企业相比,并没有多大的差距,在制造工艺上也没有不可逾越的鸿沟,那差在什么地方?但以实际情况就是差在认真两字上, 一、产品[衬里截止阀]的详细资料: 产品型号:J41J/FS 型 产品名称:衬里截止阀 产品特点:法兰连接手动截止阀,直通式截止阀,连接手动截止阀 二、截止阀概况: 一、截止阀是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。 二、设计规范 遵循 GB 12233、GB 12235、ANSI B16.34标准。 三、驱动方式 手动、齿轮传动、气动(常开或常闭)、电动。 法兰连接截止阀 设计与制造符合中国国家标准 基本结构形式: 直通式 直流式 公称压力 PN1.0~2.5(MPa) 公称通径 DN15~350(mm) 基本型号(全衬里) 手动 J41J J41FS 齿轮传动 J441J J441FS J45J J45FS J541J J541FS 气动 J6B41J J6B41FS 电动 J941J J94FS 遵循规范 STANDARD 设计于制造 GB 12233/GB 12235 结构长度 GB 12221(长-短系列) 法兰尺寸 JB 78/JB 79(GB,HG,SH) 压力试验 GB/T 13927 标志 GB 12220 供货 GB/T 12252 三、主要零部件材料表: 序号 零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈钢 Z C P R PL RL 1 阀体、阀盖 HT250 WCB CF8 CF8M CF3...
