干雾抑尘系统简介

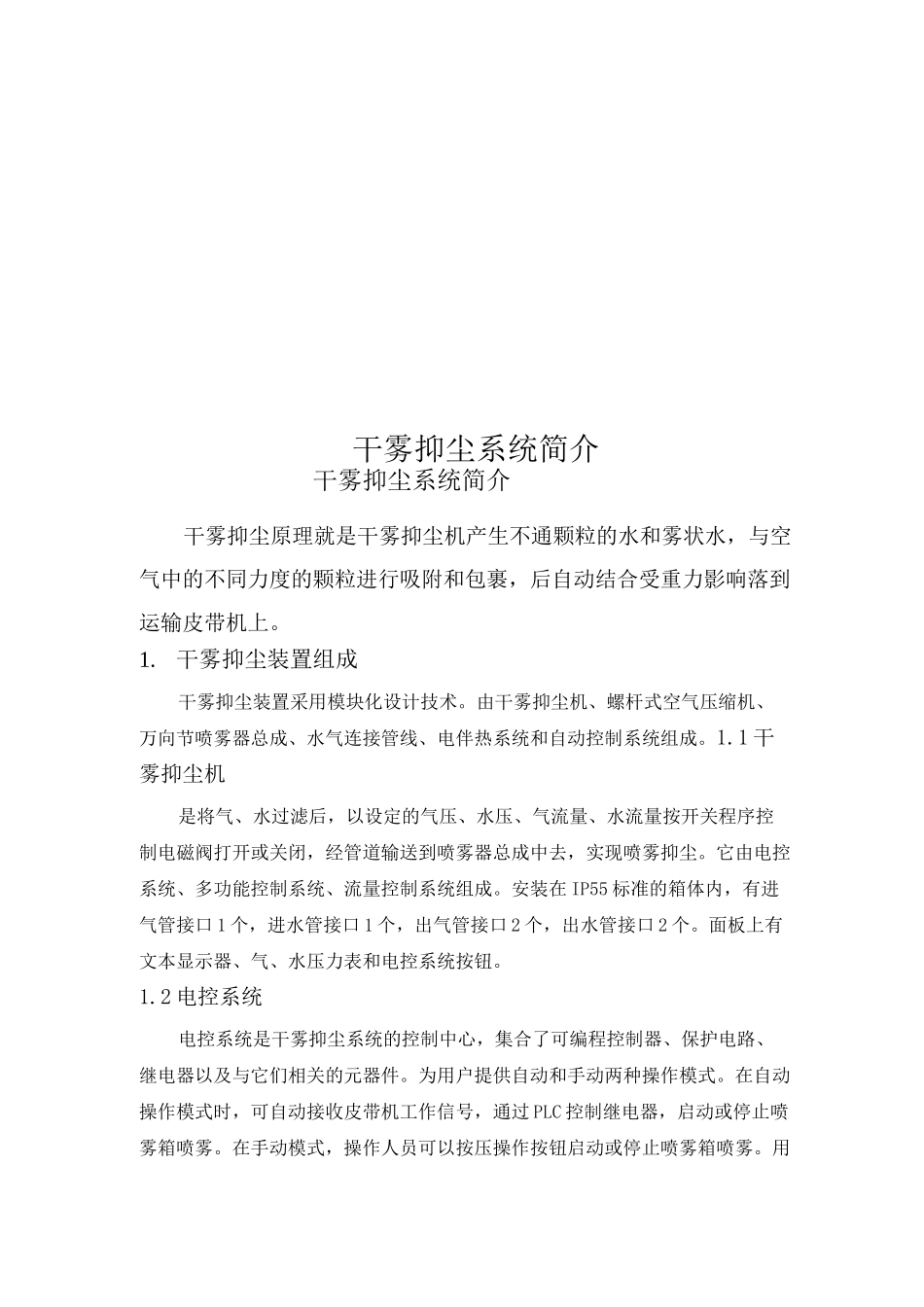

干雾抑尘系统简介_第1页
1/16

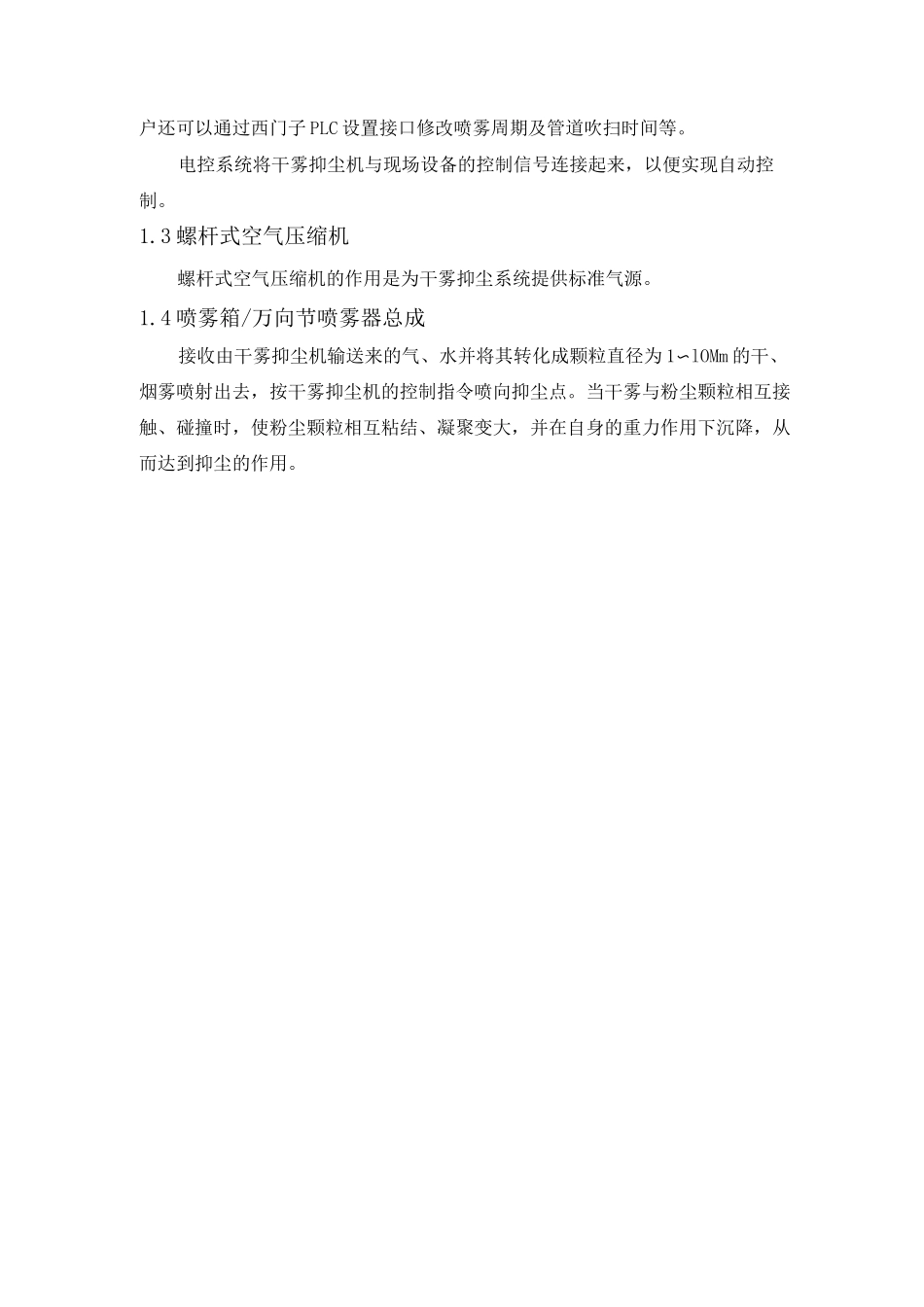

干雾抑尘系统简介_第2页
2/16
干雾抑尘系统简介_第3页
3/16
干雾抑尘系统简介干雾抑尘系统简介干雾抑尘原理就是干雾抑尘机产生不通颗粒的水和雾状水,与空气中的不同力度的颗粒进行吸附和包裹,后自动结合受重力影响落到运输皮带机上。1.干雾抑尘装置组成干雾抑尘装置采用模块化设计技术。由干雾抑尘机、螺杆式空气压缩机、万向节喷雾器总成、水气连接管线、电伴热系统和自动控制系统组成。1.1 干雾抑尘机是将气、水过滤后,以设定的气压、水压、气流量、水流量按开关程序控制电磁阀打开或关闭,经管道输送到喷雾器总成中去,实现喷雾抑尘。它由电控系统、多功能控制系统、流量控制系统组成。安装在 IP55 标准的箱体内,有进气管接口 1 个,进水管接口 1 个,出气管接口 2 个,出水管接口 2 个。面板上有文本显示器、气、水压力表和电控系统按钮。1.2 电控系统电控系统是干雾抑尘系统的控制中心,集合了可编程控制器、保护电路、继电器以及与它们相关的元器件。为用户提供自动和手动两种操作模式。在自动操作模式时,可自动接收皮带机工作信号,通过 PLC 控制继电器,启动或停止喷雾箱喷雾。在手动模式,操作人员可以按压操作按钮启动或停止喷雾箱喷雾。用户还可以通过西门子 PLC 设置接口修改喷雾周期及管道吹扫时间等。电控系统将干雾抑尘机与现场设备的控制信号连接起来,以便实现自动控制。1.3 螺杆式空气压缩机螺杆式空气压缩机的作用是为干雾抑尘系统提供标准气源。1.4 喷雾箱/万向节喷雾器总成接收由干雾抑尘机输送来的气、水并将其转化成颗粒直径为 1〜lOMm 的干、烟雾喷射出去,按干雾抑尘机的控制指令喷向抑尘点。当干雾与粉尘颗粒相互接触、碰撞时,使粉尘颗粒相互粘结、凝聚变大,并在自身的重力作用下沉降,从而达到抑尘的作用。通过对其控制实现水、气、电主管线与喷雾箱/万向节喷雾器总成的连接,并根据现场情况通过 PLC 控制实现各喷雾箱/万向节喷雾器总成分别喷雾。1.6 水气连接管线将干雾抑尘机、喷雾箱喷雾器总成、螺杆式空气压缩机、压缩空气储气罐、水源等用不同管径的热浸锌钢管按要求连接起来。1.7 电伴热及保温系统电伴热系统分布在干雾抑尘机、喷雾器总成及水、气管路上,当环境温度低于+5°C 时启动。1.8 干雾抑尘主要特点1、在污染的源头一一起尘点进行粉尘治理。2、抑尘效率高,无二次污染无需清灰,针对 10&2.5»m 以下可吸入及可入肺粉尘治理效果高达 96%以上,避免矽肺病危害。3、水雾颗粒为干雾级,在抑尘点形成浓而密的雾池。4、节能减排,耗...
